0.6/1KV 3.6/6KV kupferummantelter Aluminiumdraht XLPE oder PVC-Isolierung

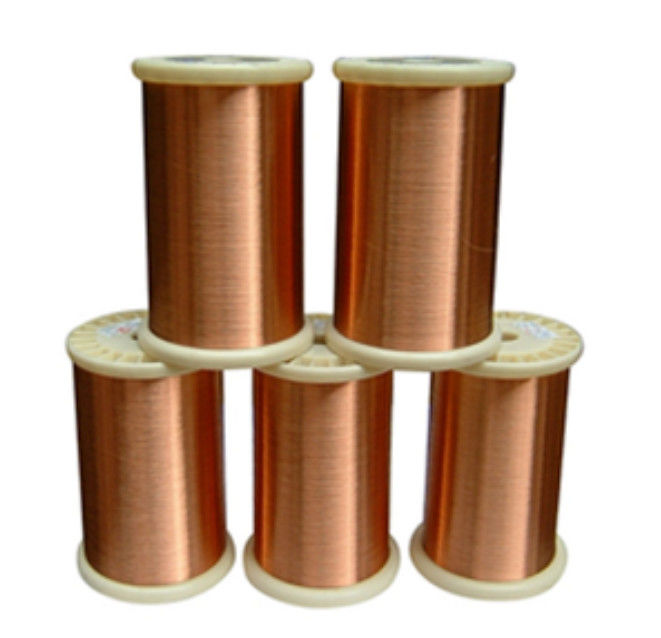

Kupferkaschierter Aluminiumdraht
1. Weit verbreitet
2. Einfach zum Schweißen
3. Hervorragende Leistung
Spannungsniveau
0.6/1KV3.6/6KV8.7/10KV,8.7/15KV12/20KV
18/20KV21/35KV26/35KV
Produktbeschreibung
Kupferbeschichteter Aluminiumdraht und bedeckt mit Schweißfertigungstechnologie, hochwertige Kupferbeschichtung konzentrisch auf der Außenfläche des Aluminiumstab- oder Stahldrahtkerndrahts und die Bildung einer starken metallurgischen Bindung zwischen den Atomen zwischen der Kupferschicht und dem Kern, so dass zwei unterschiedliche metallische Werkstoffe zu einem integralen Ganzen kombiniert werden, als Zieh- und Glühprozess als ein einziger Metalldraht-Ziehprozess von Kupfer und Aluminium mit einstellbarem Anteil an der Kupferschicht Volumenverhältnis relativ konstant konstant bleiben kann.
Typ und Daten
0,6/1KV Einzelkern
Nennquerschnitt des Leiters | Nenndicke der Isolierung (mm) | Mantelstärke (mm) |
Kabeldurchmesser (mm) |
Referenzgewicht (kg/km) |
20℃ Max. DC-Widerstand des Leiters (Ω/KM) |
1x2,5 | 0,8 | 1.8 | 7.5 | 63 | 10.8 |
1x4 | 1.0 | 1.8 | 8.5 | 80 | 6.92 |
1x6 | 1.0 | 1.8 | 9.0 | 94 | 4.35 |
1x10 | 1.0 | 1.8 | 10.0 | 126 | 2.70 |
1x16 | 1.0 | 1.8 | 11.5 | 161 | 1,74 |
1x25 | 1.2 | 1.8 | 13.5 | 225 | 1.10 |
1x35 | 1.2 | 1.8 | 14.0 | 277 | 0,765 |
1x50 | 1.4 | 1.8 | 16.0 | 355 | 0,539 |
1x70 | 1.4 | 1.8 | 17.5 | 460 | 0,386 |
1x95 | 1.6 | 1.8 | 20.0 | 603 | 0,284 |
1x120 | 1.6 | 1.8 | 21.5 | 722 | 0,220 |
1x150 | 1.8 | 1.8 | 24.0 | 871 | 0,173 |
1x185 | 2.0 | 1.8 | 26.0 | 1065 | 0,141 |
1x240 | 2.2 | 2.0 | 30.0 | 1364 | 0,102 |
1x300 | 2.4 | 2.2 | 32.0 | 1687 | 0,0843 |
