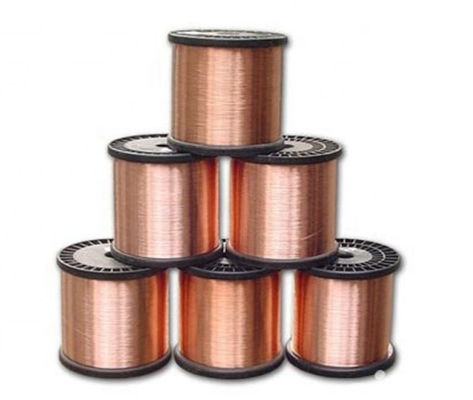

7.5MM 8.5MM CCA kupferummantelter Aluminiumdraht runder Wickeldraht
CCAM-Draht verwendete das fortschrittlichste Schweiß- und Verkupferungsverfahren, um eine Kupferschicht aus 99,9% reinem Kupfer mit hoher Dichte und besserer Leitfähigkeit herzustellen, und unsere metallurgische Verbindungstechnik stellt sicher, dass die Kupferummantelung gleichmäßig um die Aluminium-Magnesium-Spule entlang des Drahtes verteilt ist ausgezeichnete Konzentrizität , Mechanische Eigenschaften entsprechen dem US - Standard ASTM B 56693 .
Analyse der Produkteigenschaften:
1, DC-Widerstand: kupferbeschichteter Aluminiumdraht, Kupferleitungswiderstand, der größer als etwa das 1,5-fache des Kupferdrahts ist, die weiblichen Werte sind gleich, kupferbeschichteter Aluminiumdraht, Kupferdraht wiegt etwa 1/2.
2, Die Verwendung von kupferummantelten Aluminiumleitern kann viele Jahre lang fortgesetzt werden, um dem Strom in der Draht- und Kabelproduktauswahl, dem Design, der Installation und anderen Gewohnheiten gerecht zu werden, und drückt auch die Kabelanschlüsse, wodurch das Löten ermöglicht wird.
3, niedrigerer AC-Widerstand:
4, geringes Gewicht und niedrige Kosten: Verglichen mit den gleichen technischen Spezifikationen von Kupferkabeln, Kosteneinsparungen bei kupferbeschichteten Aluminiumleiterkabeln von mehr als 40%, bei kupferbeschichteten Aluminium- / Kupferverbundleiterkabeln von mehr als 20% Kosteneinsparungen.
5, gute Schweißbarkeit: Kupferbeschichteter Aluminiumdraht wegen seiner Oberfläche, die mit einer Schicht aus konzentrischem Kupfer beschichtet ist, mit Kupferdraht, so dass er die gleiche Schweißbarkeit hat, um die Produktion zu erleichtern
Einstufung
Eines ist das kupferummantelte Aluminiumkabel für Signal- oder Kommunikationszwecke, das andere dient der Stromversorgung
Spannungsniveau
0.6/1KV3.6/6KV8.7/10KV,8.7/15KV12/20KV
18/20KV21/35KV26/35KV
Typ und Daten
0,6/1KV Einzelkern
| Nennquerschnitt des Leiters |
Nenndicke der Isolierung (mm) |
Mantelstärke (mm) |
Kabeldurchmesser
(mm)
|
Referenzgewicht
(kg/km)
|
20℃ Max. DC-Widerstand des Leiters (Ω/KM) |
| 1x2,5 |
0,8 |
1.8 |
7.5 |
63 |
10.8 |
| 1x4 |
1.0 |
1.8 |
8.5 |
80 |
6.92 |
| 1x6 |
1.0 |
1.8 |
9.0 |
94 |
4.35 |
| 1x10 |
1.0 |
1.8 |
10.0 |
126 |
2.70 |
| 1x16 |
1.0 |
1.8 |
11.5 |
161 |
1,74 |
| 1x25 |
1.2 |
1.8 |
13.5 |
225 |
1.10 |
| 1x35 |
1.2 |
1.8 |
14.0 |
277 |
0,765 |
| 1x50 |
1.4 |
1.8 |
16.0 |
355 |
0,539 |
| 1x70 |
1.4 |
1.8 |
17.5 |
460 |
0,386 |
| 1x95 |
1.6 |
1.8 |
20.0 |
603 |
0,284 |
| 1x120 |
1.6 |
1.8 |
21.5 |
722 |
0,220 |
| 1x150 |
1.8 |
1.8 |
24.0 |
871 |
0,173 |
| 1x185 |
2.0 |
1.8 |
26.0 |
1065 |
0,141 |
| 1x240 |
2.2 |
2.0 |
30.0 |
1364 |
0,102 |
| 1x300 |
2.4 |
2.2 |
32.0 |
1687 |
0,0843 |
