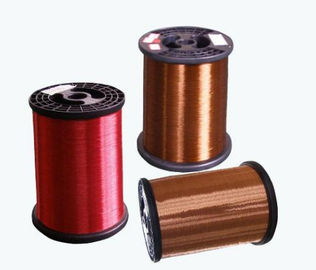

H0S5VV-F Flexibler kupferkaschierter Aluminiumdraht für das Stromverteilungssystem
Produktbeschreibung
Mit Kupfer ummantelter Aluminiumdraht und mit Schweißherstellungstechnologie überzogen, hochwertige Kupferummantelung konzentrisch auf der Außenfläche des Aluminiumstabs oder Stahldrahtkerndrahts und die Bildung einer starken metallurgischen Bindung zwischen den Atomen zwischen der Kupferschicht und dem Kern, so dass zwei verschiedene Metallmaterialien zu einem integralen Ganzen kombiniert werden können, kann ein Zieh- und Glühprozess als einzelner Metalldrahtziehprozess von Kupfer und Aluminium mit einstellbarem Verhältnis zum Volumenverhältnis der Kupferschicht relativ konstant bleiben.
Produktstruktur:
Kupferummantelter Aluminiumleiter
XLPE- oder PVC-Isolierung
PVC- oder Polyolefin-Ummantelung
Analyse der Produktmerkmale:
1, DC-Widerstand: Kupferkaschierter Aluminiumdraht. Der Kupferleitungswiderstand ist größer als etwa das 1,5-fache des Kupferdrahts. Die weiblichen Werte sind gleich. Kupferkaschierter Aluminiumdraht wiegt etwa 1/2.
2. Die Verwendung von kupferkaschierten Aluminiumleitern kann über viele Jahre hinweg fortgesetzt werden, um den aktuellen Anforderungen bei der Produktauswahl, dem Design, der Installation und anderen Gewohnheiten von Drähten und Kabeln gerecht zu werden. Außerdem werden die Kabelanschlüsse gedrückt, was das Löten ermöglicht.
3, niedrigerer Wechselstromwiderstand:
4, geringes Gewicht und niedrige Kosten: Im Vergleich zu den gleichen technischen Spezifikationen von Kupferkabeln können bei kupferkaschierten Aluminiumleiterkabeln Kosteneinsparungen von mehr als 40 % und bei kupferkaschierten Aluminium-/Kupfer-Verbundleiterkabeln Kosteneinsparungen von mehr als 20 % erzielt werden.
5, Gute Schweißbarkeit: Kupferbeschichteter Aluminiumdraht, da seine Oberfläche mit einer konzentrischen Kupferschicht beschichtet ist, mit Kupferdraht, sodass er die gleiche Schweißbarkeit aufweist, um die Produktion zu erleichtern
Einstufung
Eines ist das mit Kupfer ummantelte Aluminiumkabel für Signal- oder Kommunikationszwecke, das andere dient der Stromversorgung
Spannungsniveau
0,6/1KV3,6/6KV8,7/10KV,8,7/15KV12/20KV
18/20KV21/35KV26/35KV
Typ und Daten
0,6/1KV Einzelkern
| Nennquerschnitt des Leiters |
Nenndicke der Isolierung (mm) |
Mantelstärke (mm) |
Kabeldurchmesser
(mm)
|
Referenzgewicht
(kg/km)
|
20℃ Max. Gleichstromwiderstand des Leiters (Ω/KM) |
| 1x2,5 |
0,8 |
1.8 |
7.5 |
63 |
10.8 |
| 1x4 |
1,0 |
1.8 |
8.5 |
80 |
6,92 |
| 1x6 |
1,0 |
1.8 |
9.0 |
94 |
4.35 |
| 1x10 |
1,0 |
1.8 |
10.0 |
126 |
2,70 |
| 1x16 |
1,0 |
1.8 |
11.5 |
161 |
1,74 |
| 1x25 |
1.2 |
1.8 |
13.5 |
225 |
1.10 |
| 1x35 |
1.2 |
1.8 |
14.0 |
277 |
0,765 |
| 1x50 |
1.4 |
1.8 |
16.0 |
355 |
0,539 |
| 1x70 |
1.4 |
1.8 |
17.5 |
460 |
0,386 |
| 1x95 |
1.6 |
1.8 |
20.0 |
603 |
0,284 |
| 1x120 |
1.6 |
1.8 |
21.5 |
722 |
0,220 |
| 1x150 |
1.8 |
1.8 |
24.0 |
871 |
0,173 |
| 1x185 |
2,0 |
1.8 |
26.0 |
1065 |
0,141 |
| 1x240 |
2.2 |
2,0 |
30.0 |
1364 |
0,102 |
| 1x300 |
2.4 |
2.2 |
32,0 |
1687 |
0,0843 |
