Kern Xlpe der Niederspannungs-3 Isolierkabel

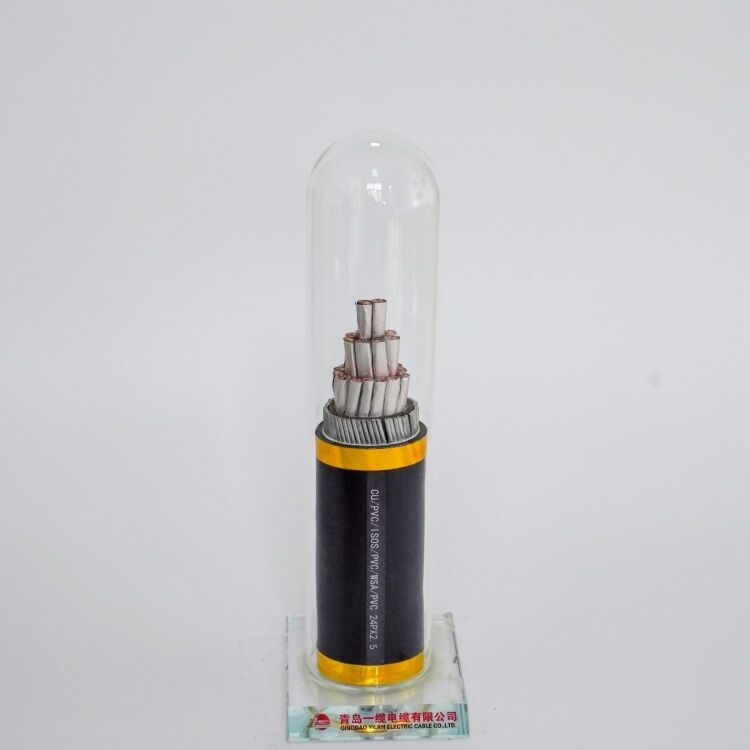

Querverbundenes Polyäthylen Isolier-PVC umhüllte Stromkabel mit ausgezeichneten thermomechanischen Eigenschaften, ausgezeichneten elektrischen Eigenschaften und Chemikalienbeständigkeit. Es hat auch die Vorteile der einfachen Struktur, des Leichtgewichtlers und keiner Tropfengrenze. Es ist ein neuer Typ Kabel weitverbreitet in den Stadtstromnetzen, -bergwerken und -fabriken. Die maximale bewertete Betriebstemperatur des quervernetzten Polyäthylenisolierstromkabelleiters ist 90°C, das höher als das von isoliertem PVC und von Polyäthylenisolierkabeln ist und weiter erhöht die Tragfähigkeit des Kabels.
Nennspannung für XLPE-Stromkabel | Nr., x Nennquerschnitt von Leiter-Nr. x mm2 | |||||||
1 Kern | Kern 2 | Kern 3 | Kern 3+1 | 4core | Kern 3+2 | Kern 4+1 | Kern 5 | |
0.6/1 KV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
Anwendung:
1. Betriebsmerkmale:
Die Betriebstemperatur des maximalen Leiters: 90°C
Während des Kurzschlusses (weniger als 5 Sekunden dauernd) ist die maximale Temperatur der Kabelader nicht über 250°C
Umwelttemperatur sollte als 0°C für das Legen des Kabels nicht niedriger sein.
2. Biegungsradius des Kabels:
Einkerniges Kabel: Nicht gepanzertes Kabel 20D, gepanzertes Kabel 15D.
Kerne verkabeln: Nicht gepanzertes Kabel 15D, gepanzertes Kabel 12D.
Verwendung: Das Produkt ist für Gebrauch in den Netzverteilungslinien oder -Festeinbauten mit bewerteter Netzfrequenzspannung bis einschliesslich 1Kv, Wechselstrom 50Hz passend.
