Untertägige gepanzerte Mittelspannung des Stromkabels 1~35KV
XLPE-Isolierkabel:
Stromkabel 1-35Kv ist eine Art XLPE isolierte das Kabel, das für Mittelspannung für Hochspannung passend ist; es besteht Vertrag angeschwemmtem Aluminiumdraht oder aus Kupferlitze als bloßer Leiter, wenn XLPE-Isolierung und Metall Schicht, PVC-Hülle oder PET-Hülle abschirmen, Abdeckung, um Korrosion zu verhindern.
Körperliche und elektrische Eigenschaften
| No.cores x | Isolierung | Hülle | Äußeres Ø | Gewicht | Gegenwärtige Bewertungen in einer Luft 30℃ | Gegenwärtige Bewertungen begruben 20℃ | |
| Quersek. | Stärke | Stärke | ca. | ca. | |||
| Nominal | |||||||
| Phase | Neutral | Wert | |||||
| Millimeter ² | Millimeter | Millimeter | Millimeter | Millimeter | Kilogramm/Kilometer | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |

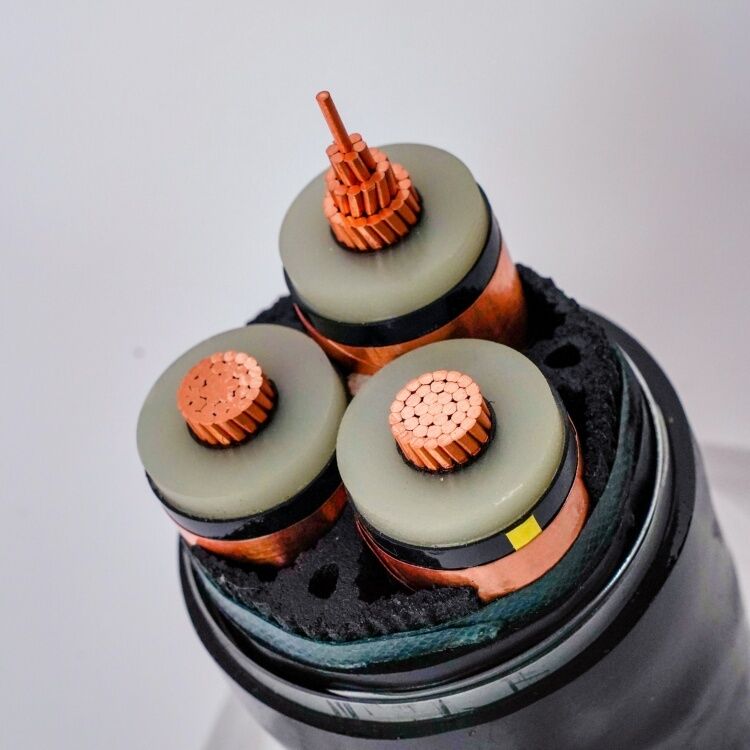

Stromkabelstruktur 1KV 33KV XLPE
Leiter: Gemeiner getemperter angeschwemmter zusammengepreßter Rundenkupfer- oder runder Aluminiumleiter in Übereinstimmung mit IEC60228 Niveau 2
Leiterabschirmung: verdrängtes Halbleitermittel
Isolierung: Nenntemperatur XLPE (quervernetztes Polyäthylen) ist 90°C
Isolierungsabschirmung: verdrängtes Halbleitermittel
Maschendraht: Konzentrische Schichten kupfernes Band oder Kupferdraht
Die Farbe des Kerndrahtlogos: rotes, gelbes und blaues Band sollte zwischen der isolierenden Abschirmungsschicht und dem Metall geklebt werden, die Schicht abschirmen (die oben genannten Logos können geändert werden, wie gebraucht worden);
Versammlung: Stapeln Sie die drei abgeschirmten Kerndrähte zusammen gegebenenfalls, füllen Sie mit den nicht hygroskopischen Materialien, die mit Isoliermaterialien und Abdeckung mit einer Schicht von PVC-Hülle kompatibel sind
Innere Hülle: Verdrängungsschicht PVCs ST2 oder des PET, niedriger Rauch und Halogen frei
Armierung: Dreikernstromkabel mit doppelten Drähten des galvanisierten Stahlbands oder des galvanisierten Stahldrahtes, der doppelten Drähte des einzelnen Stromkabels mit Aluminiumfolie oder des Aluminiumdrahtes
Äußere Hülle: PVC-Art ST2, in Übereinstimmung mit Iec 60502 oder PET, LSZH
Stromkabel XLPE (quervernetztes Polyäthylen) hat ausgezeichnete elektrische und physikalische Eigenschaften und ist das beste Kabel für Getriebe- und Verteilungslinien. Die Vorteile dieser Kabel sind einfache Struktur und Leichtgewichtler; zusätzlich ausgezeichnetes elektrisches, thermisch, mechanisch und zur Chemikalienbeständigkeit haben sie auch die Bequemlichkeit der Anwendung. Sie kann entlang den Weg auch gesetzt werden, ohne durch den waagerecht ausgerichteten Unterschied eingeschränkt zu werden.
Verwendet in der Kraftübertragung und in den Verteilersystemen von 35kV und unten. Es kann ölimprägnierte Papier-Isolierstromkabel vollständig ersetzen und kann Polyvinylchlorverbindung-isolierstromkabel auch teilweise ersetzen. Es ist auf den petrochemischer und der Kommunikationen Gebieten der Energie, des Baus, des Bergbaus, der Metallurgie, weitverbreitet.
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
