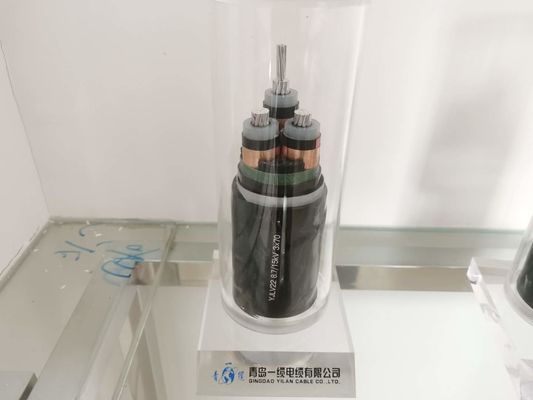

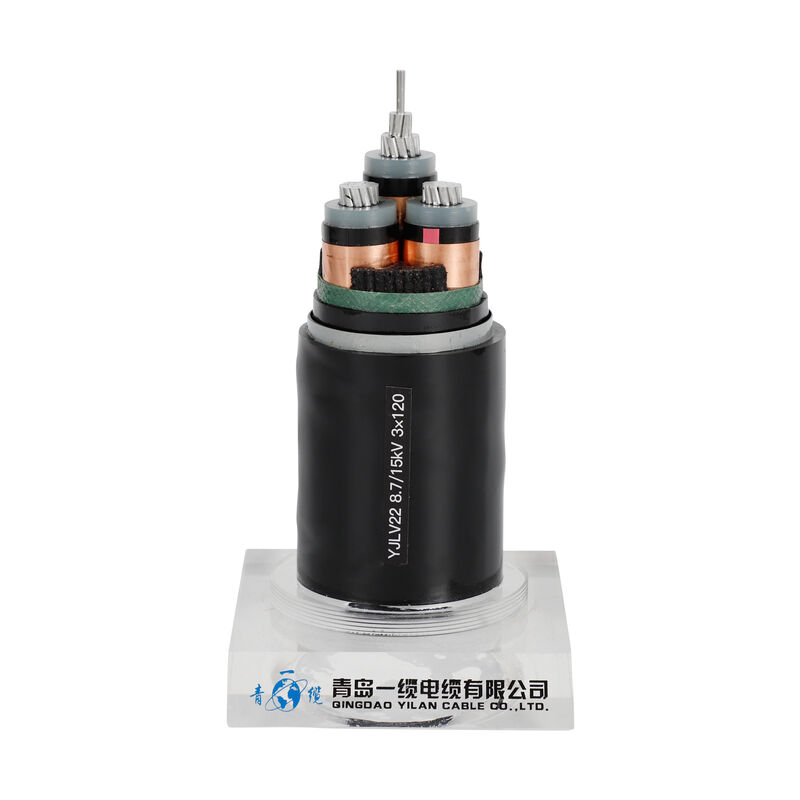

3×6mm2 XLPE isolierte Kabel für Getriebe-und Verteilungs-Linien
XLPE isolierte Kabel wird verwendet für Tropfenanwendungen des obenliegenden Services, wie: Beleuchtung der Straße lighting.outdoor und vorübergehender Service für Bau. Zu an den Spannungen der Phase-zuphase 600v oder weniger und an an den Temperaturen am Leiter verwendet zu werden um 75℃ für Isolierleiter des Polyäthylens (PET) oder 90℃ querverbundenes Polyäthylen (XLPE) nicht isolierte zu übersteigen Leiter.
Körperliche und elektrische Eigenschaften
No.cores x | Isolierung | Hülle | Äußeres Ø | Gewicht | Gegenwärtige Bewertungen in einer Luft 30℃ | Gegenwärtige Bewertungen begruben 20℃ | |
Quersek. | Stärke | Stärke | ca. | ca. | |||
Nominal | |||||||
Phase | Neutral | Wert | |||||
Millimeter ² | Millimeter | Millimeter | Millimeter | Millimeter | Kilogramm/Kilometer | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Struktur
Leiter: Gewöhnliche Runde angeschwemmter kupferner Leiter, in Übereinstimmung mit Niveau 2 Iecs 60228
Isolierung: PVC, XLPE
Innere Schicht: PVC
Armoring: Draht, Stahlband, Aluminiumdraht
Entsprechend Anforderungen Hülle: PVC trifft Iec 60502, schwarz
Anmerkung: Isolierungsfarbe wie entsprechend Standard oder Anforderung
Einkerniges Stromkabel 25mm2
Leitereigenschaften: Kupfer
Isolierung: Schwarzes XLPE
Isolierungsstärke: 0.7mm
Hülle: PVC
Hüllenstärke: 1.4mm
ungefähr. Kabelgewicht: 294 Kilogramm/Kilometer
Gesamtkabeldurchmesser: 10.7mm
Maximaler DC-Widerstand an 20C: 0,727
Anwendung
Verwendet als Verteilung und Fernleitung mit einer Nennspannung von 0.6/1kV.
Passend für das Begräbnis im Boden, Brunnen legend und Unterwasser. Fähig, bestimmter Wellenspannung zu widerstehen.
Internationale Standards: IEC 60502-1, IEC 60228;
Anforderungen anderer Standards wie ASTM BS, LÄRM und ICEA
