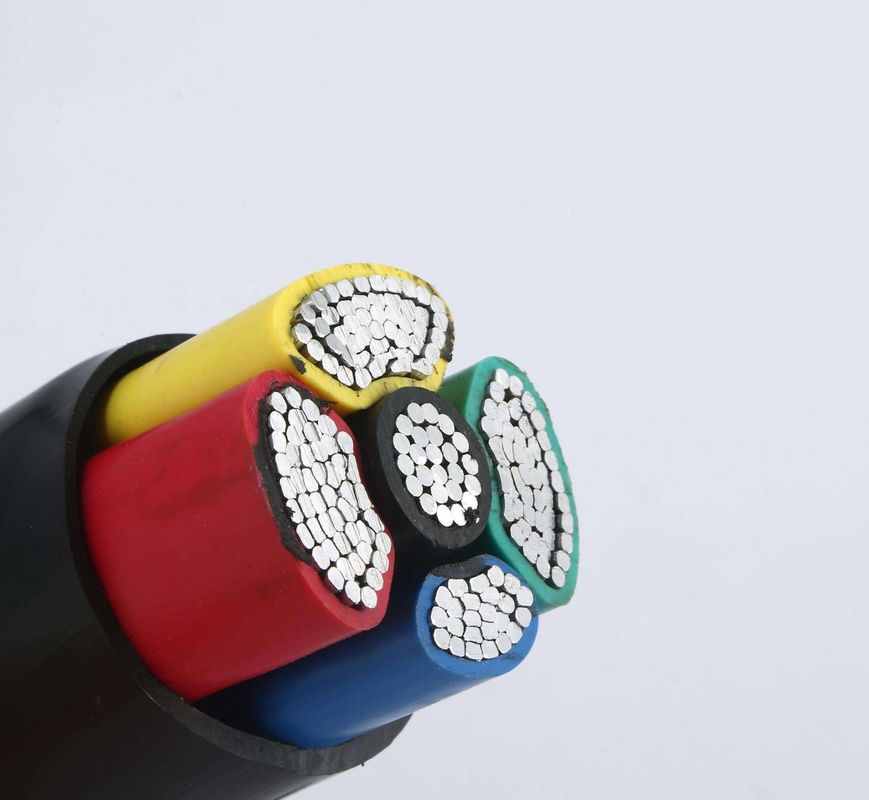

5 PET isolierte des Kern-25 Mm2 Xlpe Kabel der elektrischen Leistung
Artikelzahl: YJLV
Nennspannung: 0.6/1 KV
Standard: GB/T 12706.1-2008, IEC 60502-2004
Dieses Produkt ist für Kraftübertragung und Verteilung Linien unter Wechselstrom-Nennspannung Arbeitsfrequenz 0.6/1kv und 50Hz passend.
Nennspannung für XLPE-Stromkabel | Nr., x Nennquerschnitt von Leiter-Nr. x mm2 | |||||||
1 Kern | Kern 2 | Kern 3 | Kern 3+1 | 4core | Kern 3+2 | Kern 4+1 | Kern 5 | |
0.6/1 KV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
Andere Stromkabel
Querverbundenes Polyäthylen oder PVC-Isolierung, äußere Hülle PVCs oder des Polyäthylens, gepanzerte oder nicht-gepanzerte Stromkabel STA/Kabelkupferkernstromkabel
Art: VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
Zahl von Kernen: einkernig, 2 Kerne, 3 Kerne, 4 Kerne, 5 Kerne
Produktionsstrecke: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 204mm2, 3504mm2, 630mm2
Relevante Spannung: 300/300v, 300/500v, 450/750v, 0.6/1kV
Anwendungen
Dieses Produkt ist für das Getriebe und die Verteilung des Stroms unter Wechselstrom-Nennspannung 0.6/1kv, Linien der Arbeitsfrequenz 50Hz passend.
Niederspannungsstromkabel werden für Getriebe und Machtverteilung im Getriebe 1kV und in den Verteilersystemen benutzt. Weitverbreitet auf elektrischem Strom, Bergbau, Bau, Metallurgie, Erdölchemikalie, Kommunikationen und anderen Gebieten, das ölimprägnierte Papierisolierstromkabel vollständig ersetzen.
Querverbundene Polyäthylenisolierstromkabel verbanden Polyäthylenisolierstromkabel haben viele Vorteile über den Papier-Isolier- und PVC-Isolierkabeln quer. Querverbundenes Polyäthylenkabel hat die Vorteile der hohen elektrischen Stärke, der mechanischen Festigkeit, der hohen Alterungsbeständigkeit, des Umweltbelastungswiderstands, der chemischen Korrosionsbeständigkeit, des einfachen Baus, der Benutzerfreundlichkeit und der hohen langfristigen Betriebstemperatur. Es kann ohne Abfallbeschränkungen gelegt werden.
Vorteile von quervernetzten Polyäthylenkabeln
querverbundene Polyäthylenkabel haben eine höhere langfristige Betriebstemperatur und eine höhere gegenwärtige Bewertung. Unter den gleichen Umweltbedingungen können quervernetzte Polyäthylenkabel durch 1 oder 2 Schritte (normaler Querschnitt) an Größe verringert werden verglichen worden mit PVC-Kabeln. Diese verbessern nicht nur die Qualität und die Leistung des Produktes, aber, die Kosten des Produzierens des Kabels auch zu verringern. Gepanzerte Kabel
