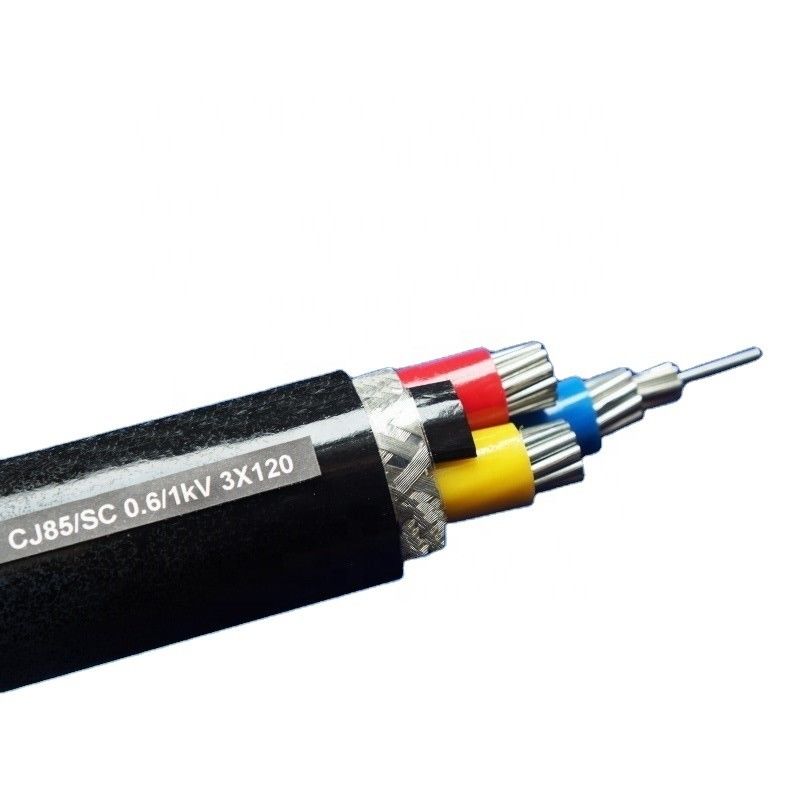

0.6/1KV 4 Kern 95mm Kupfer XLPE Panzernetzkabel
1. Standard
IEC 60502, 60228, 60332, 60331
DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 Klasse 2 (Konstruktion)
2. Anwendung
Dieses Kabel wird für feste Anlagen wie Verteilnetze oder Industrieanlagen verwendet.Kabelkanal, Graben oder direkt in der Erde begraben.
3. Produktbeschreibung
1) Nennspannung:0.6/1KV 3.6/6KV 6.5/11KV, 11KV, 33KV, 66KV, 132KV
2) Max. Betriebstemperatur:90 °C
3) Höchsttemperatur bei Kurzschluss (≤5S):250 °C
4) Leiter:Klasse 1, 2 Kupfer oder Aluminium
5) Sektionsfläche:25 - 630 mm2
6) Isolierung:XLPE
7) Anzahl der Kerne:1, 3
8) Rüstung:Stahldraht oder Stahlband für 3-Kern-Kabel und nichtmagnetisches Material für Einkern
9) Oberhülle:PVC
10) Min. Legenradius:15 mal Kabelradius für Einkernkabel und 12 mal für Mehrkernkabel
11) Maximaler Gleichstromwiderstand des Leiters bei 20°C:
| Nennspannung fürXLPE-Stromkabel |
Nr. x Nennquerschnitt des Leiters Nr. x mm2 |
| 1 Kern |
2 Kern |
3 Kern |
3+1 Kern |
4Kern |
3+2 Kern |
4+1 Kern |
5 Kern |
| 0.6/1 kV |
1x4 mm2 |
2x4 mm2 |
3x4 mm2 |
3x4 mm2 + 1x2,5 mm2 |
4x4 mm2 |
3x4 mm2 + 2x2,5 mm2 |
4x4 mm2 + 1x2,5 mm2 |
5x2,5 mm2 |
| 1x6 mm2 |
2x6 mm2 |
mit einer Breite von nicht mehr als 20 mm |
3x6 mm2 + 1x4 mm2 |
4x6 mm2 |
3x6 mm2 + 2x4 mm2 |
4x6 mm2 + 1x4 mm2 |
5x4 mm2 |
| 1x10 mm2 |
2x10 mm2 |
3x10 mm2 |
3x10 mm2 + 1x6 mm2 |
4x10 mm2 |
3x10 mm2 + 2x6 mm2 |
4x10 mm2 + 1x6 mm2 |
5x6 mm2 |
| 1x16 mm2 |
2x16 mm2 |
3x16 mm2 |
3x16 mm2 + 1x10 mm2 |
4x16 mm2 |
3x16 mm2 + 2x10 mm2 |
4x16 mm2 + 1x10 mm2 |
5x10 mm2 |
| 1 x 25 mm2 |
2x 25 mm2 |
mit einer Breite von nicht mehr als 20 mm |
3x25 mm2 + 1x16 mm2 |
4x25 mm2 |
3x25 mm2 + 2x16 mm2 |
4x25 mm2 + 1x16 mm2 |
5x16 mm2 |
| 1x35 mm2 |
2x35 mm2 |
mit einer Breite von 3 x 35 mm2 |
3x35 mm2 + 1x16 mm2 |
4x35 mm2 |
3x35 mm2 + 2x16 mm2 |
4x35 mm2 + 1x16 mm2 |
5x25 mm2 |
| 1x50 mm2 |
2x50 mm2 |
mit einer Breite von nicht mehr als 20 mm |
3x50 mm2 + 1x25 mm2 |
4x50 mm2 |
3x50 mm2 + 2x25 mm2 |
4x50 mm2 + 1x25 mm2 |
5x35 mm2 |
| 1x70 mm2 |
2x70 mm2 |
mit einer Breite von nicht mehr als 30 mm |
3x70 mm2 + 1x35 mm2 |
4x70 mm2 |
3x70 mm2 + 2x35 mm2 |
4x70 mm2 + 1x35 mm2 |
5x50 mm2 |
| 1x95 mm2 |
2x95 mm2 |
mit einer Breite von nicht mehr als 20 mm |
3x95 mm2 + 1x50 mm2 |
4x95 mm2 |
3x95 mm2 + 2x50 mm2 |
4x95 mm2 + 1x50 mm2 |
5x70 mm2 |
| 1x120 mm2 |
2x120 mm2 |
mit einer Fläche von mehr als 20 mm2 |
3x120 mm2 + 1x70 mm2 |
4x120 mm2 |
3x120mm2 + 2x70mm2 |
4x120mm2 + 1x70mm2 |
5x95 mm2 |
| 1x150 mm2 |
2x150 mm2 |
3 x 150 mm2 |
3x150mm2 + 1x70mm2 |
4x150 mm2 |
3x150mm2 + 2x70mm2 |
4x150mm2 + 1x70mm2 |
|
| 1x185 mm2 |
2x185 mm2 |
mit einer Fläche von mehr als 20 m2 |
3x185 mm2 + 1x95 mm2 |
4x185 mm2 |
3x185 mm2 + 2x95 mm2 |
4x185 mm2 + 1x95 mm2 |
|
| 1x240 mm2 |
|
mit einer Breite von nicht mehr als 20 mm |
3x240 mm2 + 1x120 mm2 |
4x240 mm2 |
3x240mm2 + 2x120mm2 |
4x240mm2 + 1x120mm2 |
|
| 1x300 mm2 |
|
mit einer Breite von mehr als 20 mm |
3x300 mm2 + 1x150 mm2 |
4x300 mm2 |
3x300 mm2 + 2x150 mm2 |
4x300 mm2 + 1x150 mm2 |
|
| 1x400 mm2 |
|
|
|
|
|
|
|
| 1x500 mm2 |
|
|
|
|
|
|
|
Vorteile von XLPE-Kabeln:
XLPE-Kabel hat eine höhere langfristige Betriebstemperatur und einen größeren Nennstrom, und unter derselben Umgebung kann die Größe (normaler Querschnitt) von XLPE-Kabel um 1 oder 2 Mal kleiner sein als PVC-Kabel.Diese verbessern nicht nur die Qualität und Leistung des Produkts, sondernStahlbänder mit Panzerkabeln für Panzerkabel können die mechanischen Eigenschaften der Kabel verbessern,und die Kabel können einem äußeren mechanischen Druck standhalten.
Stahlgürtelpanzerung/Stahlfoliepanzerung, Stahldrahtpanzerung/Stahldrahtpanzerung/SWA. Stahlbandpanzerung Kabelmodell: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22,WDZ-YJV23, WDZ-YJY22
