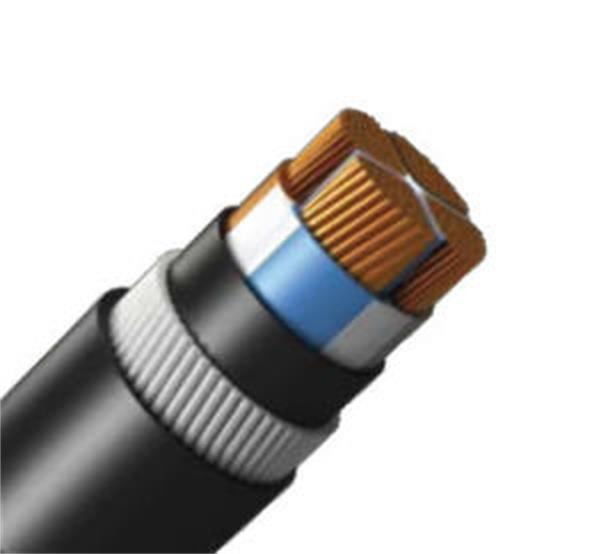

0.6/1kv Kupferzuführkabel
1. Durchführungsstandards
Das Produkt wird nach GB 12706 hergestellt.1, und kann auch nach den Anforderungen der Kunden in Übereinstimmung mit IEC-, BS- und DIN-Normen hergestellt werden.
2. Merkmale
Ich habe eine hohe elektrische Leistungsfähigkeit.
l Hohe mechanische Eigenschaften und ausgezeichnete Verschleißbeständigkeit.
l Gute thermische Alterungsbeständigkeit und Rissbeständigkeit durch Umweltbelastungen
l Gute Öl- und Lösungsmittelbeständigkeit
l Hohe Wärmebeständigkeit
3. Schlüsseltechnische Parameter
l Fertigstellung der Isolierwiderstandsprüfung des Kabels
l Widerstand gegen Spannungstest des fertigen Kabels: Arbeitsfrequenz 3500v 5min ohne Ausfall.
Eigenschaften:
Leiter: Kriechfestigkeit, hohe Flexibilität, starke Dehnbarkeit, geringe Rebound-Rate, Verbindungsstabilität.
Isolierung: Hochtemperaturbeständigkeit, Verbrennungssicherheit, Alterungssicherheit, Festigkeit und Langlebigkeit, CO2-arme Umgebung.
Rüstungsschicht: geringere Kosten und bessere Leistung, eine besondere Form der Verriegelung, fest und zäh.
Außenhülle: PVC enthält weder Blei noch Cadmium.
Eigentum:
1.Die höchstzulässige Betriebstemperatur des Leiters für die langfristige Arbeit beträgt 90 Grad.
2.In Kurzschluss (maximal 5 Sekunden) beträgt die höchste Temperatur für den Leiter nicht mehr als 250°C.
3.Das Kabel wird ohne horizontale Abfallgrenze gelegt.Die Umgebungstemperatur sollte bei der Verlegung nicht unter 0 liegen.Andernfalls sollte es vorgeheizt werden.
4.Exzellente elektrische Leistung, chemische Korrosionsbeständigkeit.
5.Sie können bei Verlegung eine empfehlenswerte Traktion aushalten.Sie können von außen Traktion aushalten.Nach dem Verbrennen bleiben geringe Rauchemissionen ohne Halogen.Verzögerung der Verbrennung des Kabels.
| Nennspannung fürXLPE-Stromkabel |
Nr. x Nennquerschnitt des Leiters Nr. x mm2 |
| 1 Kern |
2 Kern |
3 Kern |
3+1 Kern |
4Kern |
3+2 Kern |
4+1 Kern |
5 Kern |
| 0.6/1 kV |
1x4 mm2 |
2x4 mm2 |
3x4 mm2 |
3x4 mm2 + 1x2,5 mm2 |
4x4 mm2 |
3x4 mm2 + 2x2,5 mm2 |
4x4 mm2 + 1x2,5 mm2 |
5x2,5 mm2 |
| 1x6 mm2 |
2x6 mm2 |
mit einer Breite von nicht mehr als 20 mm |
3x6 mm2 + 1x4 mm2 |
4x6 mm2 |
3x6 mm2 + 2x4 mm2 |
4x6 mm2 + 1x4 mm2 |
5x4 mm2 |
| 1x10 mm2 |
2x10 mm2 |
3x10 mm2 |
3x10 mm2 + 1x6 mm2 |
4x10 mm2 |
3x10 mm2 + 2x6 mm2 |
4x10 mm2 + 1x6 mm2 |
5x6 mm2 |
| 1x16 mm2 |
2x16 mm2 |
3x16 mm2 |
3x16 mm2 + 1x10 mm2 |
4x16 mm2 |
3x16 mm2 + 2x10 mm2 |
4x16 mm2 + 1x10 mm2 |
5x10 mm2 |
| 1 x 25 mm2 |
2x 25 mm2 |
mit einer Breite von nicht mehr als 20 mm |
3x25 mm2 + 1x16 mm2 |
4x25 mm2 |
3x25 mm2 + 2x16 mm2 |
4x25 mm2 + 1x16 mm2 |
5x16 mm2 |
| 1x35 mm2 |
2x35 mm2 |
mit einer Breite von 3 x 35 mm2 |
3x35 mm2 + 1x16 mm2 |
4x35 mm2 |
3x35 mm2 + 2x16 mm2 |
4x35 mm2 + 1x16 mm2 |
5x25 mm2 |
| 1x50 mm2 |
2x50 mm2 |
mit einer Breite von nicht mehr als 20 mm |
3x50 mm2 + 1x25 mm2 |
4x50 mm2 |
3x50 mm2 + 2x25 mm2 |
4x50 mm2 + 1x25 mm2 |
5x35 mm2 |
| 1x70 mm2 |
2x70 mm2 |
mit einer Breite von nicht mehr als 30 mm |
3x70 mm2 + 1x35 mm2 |
4x70 mm2 |
3x70 mm2 + 2x35 mm2 |
4x70 mm2 + 1x35 mm2 |
5x50 mm2 |
| 1x95 mm2 |
2x95 mm2 |
mit einer Breite von nicht mehr als 20 mm |
3x95 mm2 + 1x50 mm2 |
4x95 mm2 |
3x95 mm2 + 2x50 mm2 |
4x95 mm2 + 1x50 mm2 |
5x70 mm2 |
| 1x120 mm2 |
2x120 mm2 |
mit einer Fläche von mehr als 20 mm2 |
3x120 mm2 + 1x70 mm2 |
4x120 mm2 |
3x120mm2 + 2x70mm2 |
4x120mm2 + 1x70mm2 |
5x95 mm2 |
| 1x150 mm2 |
2x150 mm2 |
3 x 150 mm2 |
3x150mm2 + 1x70mm2 |
4x150 mm2 |
3x150mm2 + 2x70mm2 |
4x150mm2 + 1x70mm2 |
|
| 1x185 mm2 |
2x185 mm2 |
mit einer Fläche von mehr als 20 m2 |
3x185 mm2 + 1x95 mm2 |
4x185 mm2 |
3x185 mm2 + 2x95 mm2 |
4x185 mm2 + 1x95 mm2 |
|
| 1x240 mm2 |
|
mit einer Breite von nicht mehr als 20 mm |
3x240 mm2 + 1x120 mm2 |
4x240 mm2 |
3x240mm2 + 2x120mm2 |
4x240mm2 + 1x120mm2 |
|
| 1x300 mm2 |
|
mit einer Breite von mehr als 20 mm |
3x300 mm2 + 1x150 mm2 |
4x300 mm2 |
3x300 mm2 + 2x150 mm2 |
4x300 mm2 + 1x150 mm2 |
|
| 1x400 mm2 |
|
|
|
|
|
|
|
| 1x500 mm2 |
|
|
|
|
|
|
|
