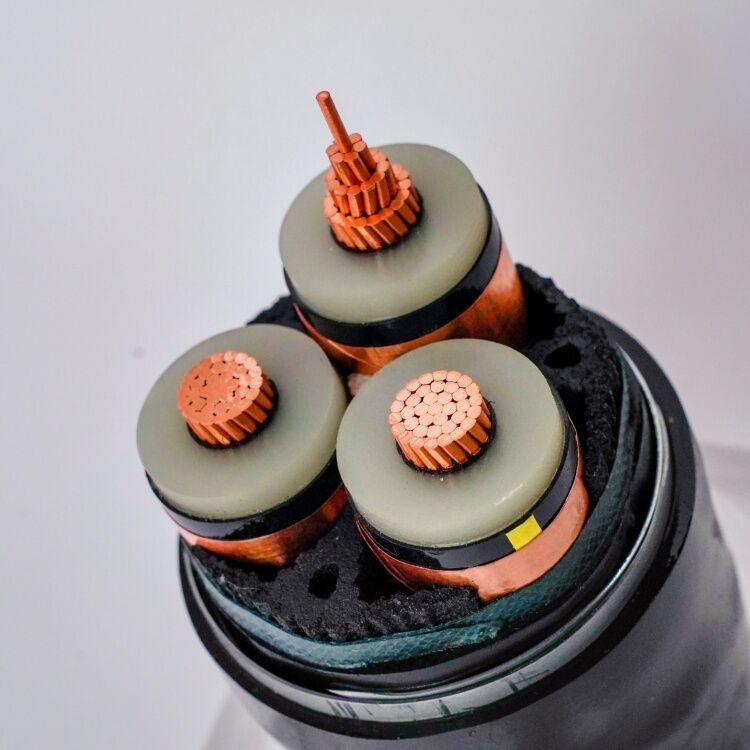

600/1000V, XLPE isoliertes Kabel gemäß IEC 60502-1
Anwendungsbereich
Diese Kabel werden für die Stromversorgung in Niederspannungsanlagen verwendet und eignen sich für die Installation in Innen- und Außenräumen, Kabelkanälen, unterirdischen, Strom- und Wechselstationen,lokale Energieverteilung, und Industrieanlagen ohne mechanische Beschädigungen.
Leiter
Der Leiter muss aus gewöhnlichem oder mit Metall beschichtetem gegrilltem Kupfer oder aus gewöhnlichem Aluminium oder Aluminiumlegierung gemäß IEC 60228 Stufe 1 oder 2 oder aus gewöhnlichem oder mit Metall beschichtetem Kupfer der Klasse 5 bestehen.
Isolierung
Das Material und die Dicke von XLPE sollten den Anforderungen der IEC 60502 oder BS 5467 entsprechen und für den Dauerbetrieb bei 90 °C geeignet sein.
Physikalische und elektrische Eigenschaften
| Zahl der Kernzellen x |
Isolierung |
Hülle |
Außenseite |
Gewicht |
Nennwert der Strömung in der Luft 30°C |
Aktuelle Nennwerte bei 20 °C |
| Zeichnung von Sekunden. |
Stärke |
Stärke |
ca. |
ca. |
| |
Nennwert |
| Phase |
Neutral |
Wert |
| mm2 |
mm |
mm |
mm |
mm |
kg / km |
Eine |
Eine |
| 3 mal 4 + 1 mal 2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3 × 6 + 1 × 4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3 × 10 + 1 × 6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3 × 16 + 1 × 10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3 × 25 + 1 × 16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3 × 35 + 1 × 16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164
|
Montage/innere Abdeckung
Bei Kabeln mit runden Kernen, mit Ausnahme von Kabeln mit mehr als fünf Kernen, kann die Innenhülle gepresst oder gemahlen werden.die Verwendung von überlappenden Innenbelägen ist nur zulässig, wenn die Lücke zwischen den Kernen wesentlich gefüllt istVor dem Auftragen der extrudierten Innenhülle ist es zulässig, einen geeigneten Klebstoff zu verwenden.und das Material für die innere Abdeckung und Füllschicht sollte für die Betriebstemperatur des Kabels geeignet sein und mit dem Isoliermaterial kompatibel sein; für halogenfreie Kabel sollten auch die innere Abdeckungs- und Füllschicht aus halogenfreien Verbindungen bestehen.
Rüstung
Gemäß IEC 60502-1 ist Aluminium/verzinkter Stahl/Stahldraht auf der Innenhülle spiralförmig gewoben.und doppeltes Aluminium-/Stahlband und Kupfer-/Zinnkopferdraht können ebenfalls nach den Anforderungen hergestellt werden.
Außenhülle
Die Außenhülle sollte aus extrudiertem PVC des Typs ST1/ST2, Polyethylen des Typs ST3/ST7, halogenfreier Verbindung ST8, Polychloropren,Chlorsulfoniertes Polyethylen oder ähnliche Polymere gemäß IEC 60502-1Der Typ SE1 ist ebenfalls auf Anfrage erhältlich.
Feuerwirksamkeit der Kabelhülle
Das Kabel kann mit einer speziellen Flammschutzmantel aus PVC versehen werden, um die Flammschutzprüfungen gemäß IEC 60332-3-22, IEC 60332-3-23 und IEC 60332-3-24 zu erfüllen.und die halogenfreien Materialien entsprechen IEC 60754-1 / 2 und IEC 60684 -2.
