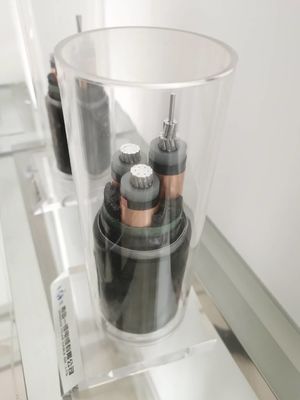

angepasstes XLPE-Elektrokabel
XLPE-Stromkabel

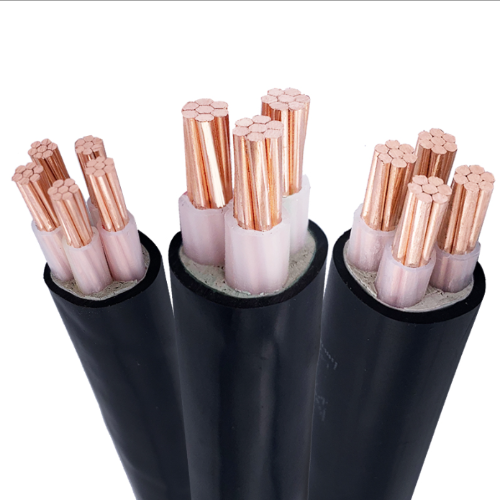

XLPE-Kabel bezieht sich auf ein mit Polyethylen verbundenes, isoliertes Aluminium-Kern-Panzerkabel.Der Strang draht sorgt für eine glatte Leiteroberfläche und verhindert die Bildung eines Hohlraums auf der Leiteroberfläche, wenn das Kabel gebogenDer abgeschirmte Leiter ist mit einer extrudierten XLPE-Verbindung isoliert.mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm,Wenn es sich um ein Mehrkernkabel handelt, wird der Kernkabel mit einem geeigneten Füllstoff in die Lücke zusammengefügt und mit PVC-Band oder extrudiertem PVC eingewickelt.Nichtmagnetische Aluminiumdraht-/Band-/Bandschirmung für Einkernkabel und Stahldrahtschirmung für Mehrkernkabel sind auf der Innenhülle vorhanden. Als Außenmantel eine Schicht aus PVC/PE extrudieren, in der Regel mit der Rückfarbe, um Feuchtigkeit zu verhindern.
Physikalische und elektrische Eigenschaften
| Zahl der Kernzellen x | Isolierung | Hülle | Außenseite | Gewicht | Nennwert der Strömung in der Luft 30°C | Aktuelle Nennwerte bei 20 °C | |
| Zeichnung von Sekunden. | Stärke | Stärke | ca. | ca. | |||
| Nennwert | |||||||
| Phase | Neutral | Wert | |||||
| mm2 | mm | mm | mm | mm | kg / km | Eine | Eine |
| 3 mal 4 + 1 mal 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Räumliche Eigenschaften des XLPE-Isolators
Das räumliche Merkmal von XLPE-Isolatoren besteht darin, dass die langen molekularen Ketten aus Polyethylen durch einen ähnlichen Prozess wie die Vervulkanierung von Gummi miteinander verknüpft sind.so eine dreidimensionale Netzwerkstruktur mit starker Bindung bildenReines Polyethylen ist ein thermoplastisches Material, das beim Erhitzen weich wird und sich zu Kunststoff verwandelt und beim Abkühlen härtet.Es wird nach dem Erhitzen dauerhaft verfestigt.Durch den Prozess der Verknüpfung ist die Polyethylen-Dämmschicht des Kabels thermisch stabil, und der Schmelzpunkt wird ebenfalls erheblich verbessert.XLPE-isolierte Kabel haben eine höhere Wärmebeständigkeit und somit eine bessere Widerstandsfähigkeit gegen thermische VerformungenAufgrund der hervorragenden thermischen Leistung ist die Stromtragfähigkeit von XLPE-Kabeln höher als bei herkömmlichen Kabeln.
Anwendungsbereich
XLPE-Kabel eignen sich für 132 kV Putuo-Hochspannungs- und Ultra-Hochspannungs-Anwendungen.in denen dielektrische Verluste eine wichtige Rolle spielenIm Vergleich zu anderen Hochspannungskabeln ist dieses Kabel leichtgewichtig und kann leicht gestreckt werden.Es kann ohne zu zögern in neigender oder senkrechter Funktion installiert werden. XLPE-Dämmstoff hat eine extrem hohe Feuchtigkeitsbeständigkeit, so daß beim Anschließen und Beenden keine besonderen Vorsichtsmaßnahmen erforderlich sind.Die für den Anschluss von XLPE-Kabeln erforderliche Zeit ist kürzer als für andere herkömmliche Kabel gleicher QualitätDiese Kabel können sicher in jeder Vibrationsanlage wie Brücken verwendet werden. Diese Kabel sind besser gegen Wasser, Chemikalien, Öle und korrosive Fluorsalze auf dem Boden beständig.Diese haben keine Brandgefahr.Diese Kabel sind weniger anfällig für Ausfälle durch Alterung und haben eine längere Lebensdauer.
