| MOQ: | Verkäuflich |
| Preis: | negotiable |
| Standard Packaging: | Eisen-hölzerne Trommel oder ganze hölzerne Trommel |
| Delivery Period: | 8-15 Tage |
| Payment Method: | L/C, T/T |
| Supply Capacity: | 100km pro Monat |

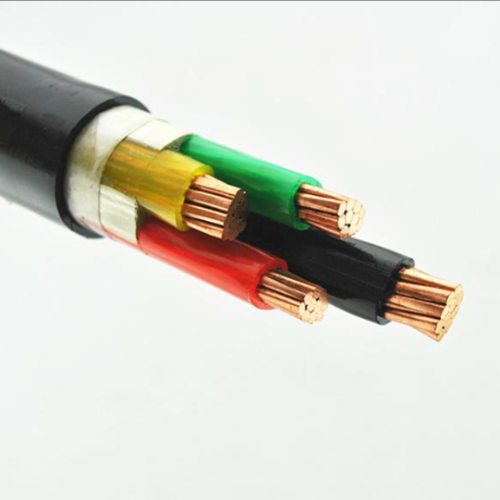

3 Kerne MV XLPE Elektrokabel Kupferleiter für Industrieanlagen
Anwendung
Mittelspannungs-Stromkabel für die statische Anwendung im Boden, innerhalb und außerhalb von Anlagen, im Außenbereich,in Kabelkanälen, in Wasser, unter Bedingungen, unter denen Kabel nicht schwereren mechanischen Belastungen und Zugbelastungen ausgesetzt sind.
Normen
Internationale: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere Normen wieBS,DIN und ICEA auf Anfrage
Bauwesen
1..... Bares Kupfer mit Strang
2..... innere Schicht aus halbleitendem Material
3..... Kernisolierung aus vernetztem Polyethylen
4..... Außenschicht aus halbleitendem Material
5..... Halbleitband
6..... Schirm aus Kupferdraht oder -band
7..... Füllstoffe Streifen, Garne oder Papier
8..... Nicht gewebte Klebeband oder Flammschutzmittel
9.... Gesamtschicht: Polyvinylchlorid (PVC) oder FR-PVC, PE, LSOH
Physikalische und elektrische Eigenschaften
| Zahl der Kernzellen x | Isolierung | Hülle | Außenseite | Gewicht | Nennwert der Strömung in der Luft 30°C | Aktuelle Nennwerte bei 20 °C | |
| Zeichnung von Sekunden. | Stärke | Stärke | ca. | ca. | |||
| Nennwert | |||||||
| Phase | Neutral | Wert | |||||
| mm2 | mm | mm | mm | mm | kg / km | Eine | Eine |
| 3 mal 4 + 1 mal 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
MV ((6 bis 35kv) Stromkabel Details
YJ: XLPE-Dämmung
V: PVC-Hülle
32: Stahldrahtpanzerung
22: Stahlbandpanzerung
72: Aluminiumdrahtverkleidung1
62: Rostfreier Bindband-Rüstung
ZR: Flammenbeständig
Dieses Produkt ist für Stromübertragungs- und Verteilungsleitungen mit Wechselstrom-Nennspannung ((U0/U) von 3,6/6kV-26/36kV-System anwendbar.und Tray) und Boden ((direkt vergraben, Kabelgraben, Rohre usw.) je nach Unterschied der Schutzschichtstruktur.
|
|
