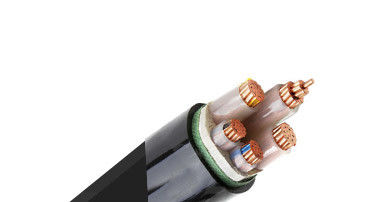

Xlpe isoliertes Stromkabel mit Kupferkern 3.6kv/6kv
Anwendung
Es ist für Schächte, Wasser und Boden geeignet und kann einem höheren Positivdruck standhalten.XLPE isolierte Stromkabel werden für die Stromübertragung und -verteilung in Stromübertragungs- und -verteilungssystemen mit einer Spannung von 35 kV oder weniger verwendetEs wird in den Bereichen Elektrizität, Bauwesen, Bergbau, Metallurgie, Petrochemie und Kommunikation weit verbreitet und ersetzt vollständig ölgetränkte, aus Papier isolierte Stromkabel.
Eigentum
Dieses Produkt eignet sich für Übertragungs- und Verteilungsleitungen mit Wechselstrom-Nennspannung (U0/U) 3.6/6kV-26/36kV, in der Luft (Kabelträger,Inneres Wandregal und Paletten) und Boden (entsprechend den verschiedenen direkten, Kabelgräben, Rohre usw.
1Die maximal zulässige Arbeitstemperatur des Leiters bei langfristiger Arbeit beträgt 90 Grad.
2In einem Kurzschlusszustand (die längste Dauer beträgt nicht mehr als 5 Sekunden) beträgt die maximale Temperatur des Leiters nicht mehr als 250°C.
3Es gibt keine horizontale Fallgrenze für die Kabellegung. Die Umgebungstemperatur während der Verlegung sollte nicht unter 0 liegen, ansonsten sollte sie vorgeheizt werden.
4Ausgezeichnete elektrische Eigenschaften, chemische Beständigkeit.
5. Bei der Verlegung, halten Sie die richtige Traktionskraft, kann Traktionskraft von außen tragen, und halten Sie niedrigen Rauch und Halogen frei nach dem Brennen, und das Kabel ist nicht leicht zu brennen.
Physikalische und elektrische Eigenschaften
| Zahl der Kernzellen x | Isolierung | Hülle | Außenseite | Gewicht | Nennwert der Strömung in der Luft 30°C | Aktuelle Nennwerte bei 20 °C | |
| Zeichnung von Sekunden. | Stärke | Stärke | ca. | ca. | |||
| Nennwert | |||||||
| Phase | Neutral | Wert | |||||
| mm2 | mm | mm | mm | mm | kg / km | Eine | Eine |
| 3 mal 4 + 1 mal 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
Eigenschaften:
Ausgezeichnete elektrische und physikalische Eigenschaften - weniger elektrische Übertragungsverluste und Energieeinsparungen.
Die Fähigkeit, große Ströme mit höherer Betriebstemperatur zu tragen.
Höhere Festigkeit und Stabilität - Widerstandsfähigkeit gegen thermische Verformungen, Spannungscracking und thermische Alterung.
Einfach zu installieren - keine Linienbeschränkungen, kein Gelände- oder Höhenbeschränkungen.
Wartungsfrei bis zu 60 Jahre Lebensdauer.
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
