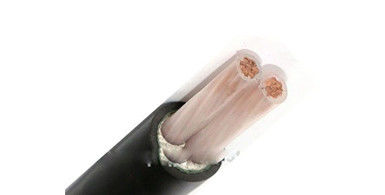

Feuerfestes XLPE-Untergrundkabel / Mineral XLPE-Dämmkabel
Bauwesen
Leiter: Kompakter Kupferleiter mit Strang, Cl.2 nach IEC 60228
Isolierung: XLPE (gelenktes Polyethylen) mit einer Nennwerte von 90 oC
Hülle: PVC oder FR-PVC Typ ST2 bis IEC 60502, schwarz
Anwendungen
Für die Verlegung in Innen- und Außenräumen geeignet, die während der Montage eine gewisse Traktion aushalten können, jedoch nicht durch äußere mechanische Kräfte.
Physikalische und elektrische Eigenschaften
| Zahl der Kernzellen x | Isolierung | Hülle | Außenseite | Gewicht | Nennwert der Strömung in der Luft 30°C | Aktuelle Nennwerte bei 20 °C | |
| Zeichnung von Sekunden. | Stärke | Stärke | ca. | ca. | |||
| Nennwert | |||||||
| Phase | Neutral | Wert | |||||
| mm2 | mm | mm | mm | mm | kg / km | Eine | Eine |
| 3 mal 4 + 1 mal 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Normen
Internationale Kennzeichnung: IEC 60502-1, IEC 60228,
China: GB/T 12706, (GB/T 18380-3 nur für ZR-YJV)
Andere Normen wie BS, DIN und ICEA auf Anfrage
Technische Daten
Nennspannung:00,6/1 kV
Maximale Leitertemperatur: unter dem Normalwert (90OC), Notfall (130OC) oder bei Kurzschluss nicht länger als 5 s (250°C).
UmgebungstemperaturOC, nach der Montage und nur, wenn das Kabel in einer festen Position ist
Min. Biegeradius: 20 x Kabelüberdosierung für einen einzigen Kern
15 x Kabel O.D. für Mehrkern
Zertifikate
CE, RoHS, , KEMA und weitere auf Anfrage
Handelsartikel: MOQ: 200m
Zahlungsbedingungen: 30% T/T vor Produktion, 70% T/T vor Lieferung
Verpackung: Holz-Eisentrommel
