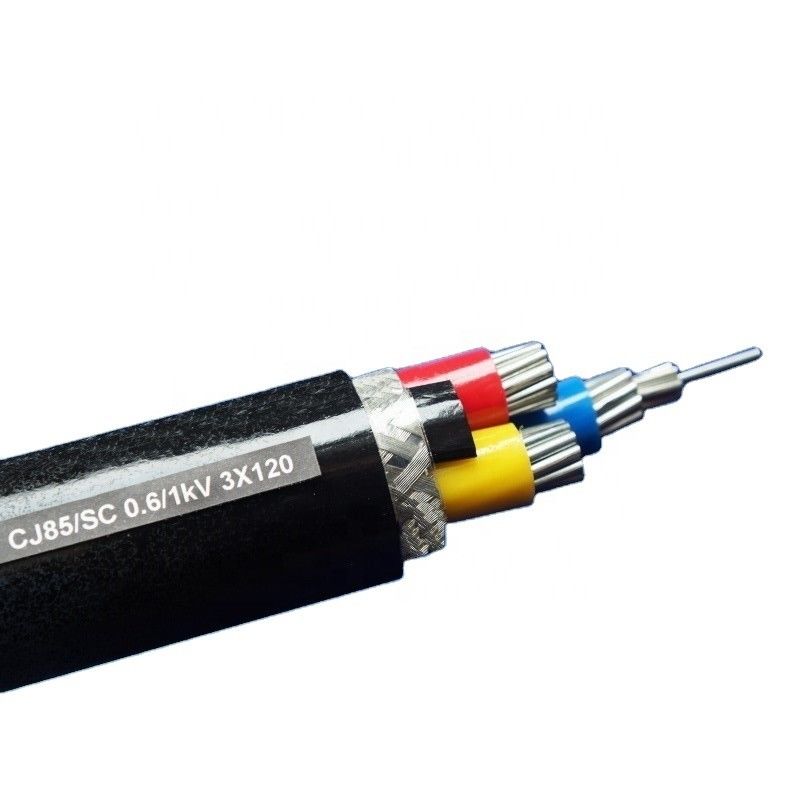

Reine kupferne Leiter XLPE der vier Kern-100% isolierte Stromkabel
XLPE-Isolierung PVC-Hüllen-Kabel-Bau
Leiter: Angeschwemmter kupferner Leiter, Cl.2 gemäß Iecs 60228
Isolierung: XLPE-Isolierung
Hülle: PVC- oder FR-PVCart ST2 zu Iec 60502, schwarz
XLPE-Isolierung PVC-Hüllen-Kabel-Anwendungen
Für zuhause und draußen legen. Fähig, bestimmte Zugkraft während der Installation, aber nicht externe mechanische Kräfte zu tragen. Das Legen des einkernigen Kabels in den magnetischen Rohren wird nicht erlaubt.
XLPE-Isolierung PVC-Hüllen-Kabel-Standards
International: IEC 60502-1, IEC 60228,
China: GB/T 12706, (GB/T 18380-3 für ZR-YJV einzig)
Andere Standards wie BS, LÄRM und ICEA auf Anfrage
Technische Daten
Nennspannung: 0.6/1kV
Maximaler Leiter Temperature: unter normalem (90 OC), Notfall (130OC) oder nicht mehr als 5 Zustände s (250℃) kurzschließen.
Min. Ambient Temp. 0 OC, nach Installation und nur wenn Kabel in einer örtlich festgelegten Position ist
Min. Biegungsradius: 20 x-Kabel O.D für einkerniges
15 x-Kabel O.D für mehradriges
Körperliche und elektrische Eigenschaften
No.cores x | Isolierung | Hülle | Äußeres Ø | Gewicht | Gegenwärtige Bewertungen in einer Luft 30℃ | Gegenwärtige Bewertungen begruben 20℃ | |
Quersek. | Stärke | Stärke | ca. | ca. | |||
Nominal | |||||||
Phase | Neutral | Wert | |||||
Millimeter ² | Millimeter | Millimeter | Millimeter | Millimeter | Kilogramm/Kilometer | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Anwendung
Verwendet als Verteilung und Fernleitung mit einer Nennspannung von 0.6/1kV.
Passend für das Begräbnis im Boden, Brunnen legend und Unterwasser. Fähig, bestimmter Wellenspannung zu widerstehen.
Internationale Standards: IEC 60502-1, IEC 60228;
Anforderungen anderer Standards wie ASTM BS, LÄRM und ICEA
