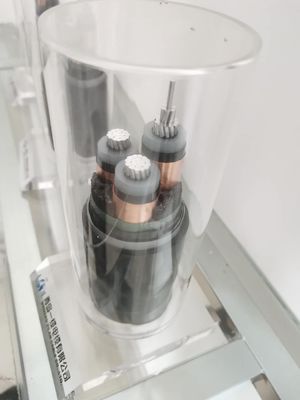

0.6 / 1KV 50mm XLPE isolierte gepanzertes Stromkabel des Stahlbands
1 . Standard
Die Produkte werden entsprechend GB12706, IEC60502 und BS6346, Vde, AS/NZS, UL und andere Standards oder entsprechend Kundenanforderungen hergestellt.
2 . Verwendung:
Dieses Produkt ist für Verteilungslinien oder -Festeinbauten mit der Nennleistungsfrequenzspannung passend, die nicht 15Kv und Wechselstrom 50Hz übersteigt.
3 . Körperliche und elektrische Eigenschaften
No.cores x | Isolierung | Hülle | Äußeres Ø | Gewicht | Gegenwärtige Bewertungen in einer Luft 30℃ | Gegenwärtige Bewertungen begruben 20℃ | |
Quersek. | Stärke | Stärke | ca. | ca. | |||
Nominal | |||||||
Phase | Neutral | Wert | |||||
Millimeter ² | Millimeter | Millimeter | Millimeter | Millimeter | Kilogramm/Kilometer | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
4 . Einsatzbereich:
1. Betriebsmerkmale:
Maximale Leiterbetriebstemperatur: 90°C
Während des Kurzschlusses (weniger als 5 Sekunden), übersteigt die maximale Temperatur der Kabelader nicht 250°C. Wenn sie Kabel legt, sollte die umgebende Temperatur nicht als 0°C. niedriger sein.
2. Der Biegungsradius des Kabels:
Einkerniges Kabel: nicht-gepanzertes Kabel 20D, gepanzertes Kabel 15D
Kernkabel: unarmored Kabel 15D, gepanzertes Kabel 12D.
Anmerkungen: D stellt den tatsächlichen Außendurchmesser des Kabels dar
