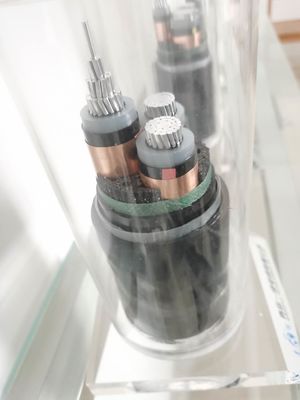

3-core XLPE/PVC isolierte Kupferkernstromkabel
XLPE isolierte Stromkabelanwendung:
Wir können 6, 12kv, 8.7/15kv des verschiedenen Stromkabelgetriebes und Umwandlungslinien mit Nennspannung produzieren (U0/U) von 0.6/1 KV zu 1.8/3kv, werden 3.6/6kv, 3.6/7.2kv, 6/10kv, 8.7/17.5kv, 12/20kv, 12/24kv, 18/30kv, 18/36kv für wasserdichte Zwecke verwendet.
Körperliche und elektrische Eigenschaften
No.cores x | Isolierung | Hülle | Äußeres Ø | Gewicht | Gegenwärtige Bewertungen in einer Luft 30℃ | Gegenwärtige Bewertungen begruben 20℃ | |
Quersek. | Stärke | Stärke | ca. | ca. | |||
Nominal | |||||||
Phase | Neutral | Wert | |||||
Millimeter ² | Millimeter | Millimeter | Millimeter | Millimeter | Kilogramm/Kilometer | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |
2. Standard:
Und unsere Produkte können entsprechend Kundenanforderungen entworfen sein, Iec-Standards oder CER, LÄRM, Vde, BS, AS, GB, NZS, GOST, NFC, UL, ANSI-Standards zu treffen.
3. Hervorragende Leistung:
Diese Art des Kabels hat eine spezielle feuerfeste Beschichtung, also hat sie ausgezeichnete Wärmedämmung und feuerfeste Leistung. Sie wird hauptsächlich für Feuerschutz, Überwachung und Warnungsausrüstung in den modernen städtischen Gebäuden und Plätze mit strengen Sicherheitsauflagen, wie Notbeleuchtung, Steuer- und Machtstromkreise, Kraftwerke, Brandmeldeanlagen, Untertagetunnels, Aufzüge, Rolltreppen und hohe Gebäude verwendet.
Beim Brennen, diffundiert diese Art des Kabels nicht und brennt, ausstrahlt nicht Halogen und niedrigen Rauch, ist ungiftig, kann Leute vor Ersticken und Korrosion schützen und kann dem Instrument helfen, Schaden zu vermeiden. Verglichen mit PVC-Kabeln, haben XLPE-Kabel eine höhere langfristige Betriebstemperatur und einen größeren Nennstrom. Unter den gleichen Bedingungen ist die XLPE-Dämmschicht dünner als die von PET oder von PVC, die nicht nur die Qualität und die Leistung des Kabels verbessert, aber auch unsere Produktionskosten verringerte.
4. Produkteigenschaften:
1) Das kleinste. Installationsumwelttemperatur: 0°C
2) Das höchste. Normale ununterbrochene Betriebstemperatur: 90°C
3) Das höchste. Zulässige Temperatur am Leiter während des Kurzschlusses (bis zu 5s): 250°C
4) Zulässiger Biegungsradius:
Einkernig: ≥20 (d + D) ± 5%
Drei Kerne: ≥15 (d + D) ± 5%
(D ist der tatsächliche Gesamtdurchmesser des Kabels, d ist der tatsächliche Gesamtdurchmesser des Leiters)
5. Nominale Querschnittsfläche:
Wir können Kabel mit Nennquerschnitten aus 1.5mm2 2.5mm2 zu 4mm2 mit einer Querschnittsfläche 6mm2 10mm2 16mm2 25mm2 35mm2 50mm2 70mm2 95mm2 120mm2 150mm2 185mm2 240mm2 300mm2 400mm2 500mm2 630mm 800mm2 entwerfen und produzieren
