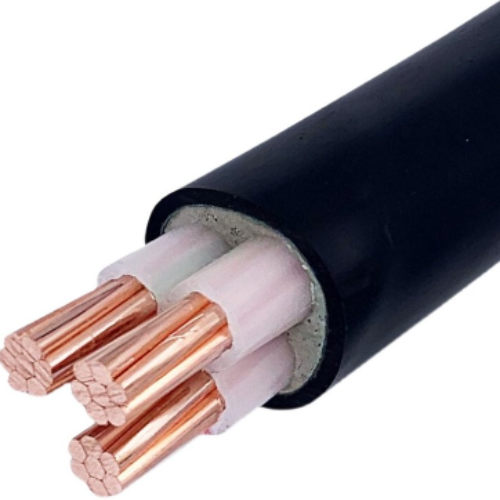

Mittelspannungskabel XLPE isolierte nicht-gepanzertes Stromkabel
XLPE isolierte Mittelspannungskabelanwendungen:
Mittelspannungskabel (Millivolt-Kabel) mit XLPE-Isolierung werden benutzt, um Energie in 35kV zu übertragen und zu verteilen oder Kraftübertragung und Verteilersysteme zu senken. Es ist auf elektrischem Strom, Bau, Bergbau, Metallurgie, Erdölchemikalie und den Kommunikationsgebieten weitverbreitet und ersetzt vollständig ölgeschützte Papier-Isolierstromkabel.► Eigenschaften 1. Nennspannung U0/U (Um) des Kabels: 3.6/6 (7,2) - 6/6 (7,2) - 6/10 (12) - 8,7/10 (12) - 8,7/15 (17,5) - 12/20 (24) - 18/30 (36) - 21/35 (40,5) - 26/35 (40,5) KV.
2. Die maximal zulässige Betriebstemperatur des Leiters für langfristige Arbeit ist 90 Grad.
3. Wenn Kurzschluss (die längste Zeitdauer übersteigt nicht 5 Sekunden). Die maximale Temperatur des Leiters übersteigt nicht 250 Grad.
4. Es gibt keine horizontale Fallbeschränkung, wenn man Kabel legt. Die umgebende Temperatur während des Legens sollte nicht als 0 niedriger sein. Andernfalls sollte sie vorgeheizt werden.
5. ausgezeichnete elektrische Eigenschaften, Chemikalienbeständigkeit.
6. Beim Legen, können sie richtiger Zugkraft widerstehen. Sie können externer Zugkraft widerstehen. Lassen Sie niedrigen Rauch und Halogen frei, nachdem Sie gebrannt haben. Verzögern Sie das Brennen des Kabels.
Körperliche und elektrische Eigenschaften
| No.cores x | Isolierung | Hülle | Äußeres Ø | Gewicht | Gegenwärtige Bewertungen in einer Luft 30℃ | Gegenwärtige Bewertungen begruben 20℃ | |
| Quersek. | Stärke | Stärke | ca. | ca. | |||
| Nominal | |||||||
| Phase | Neutral | Wert | |||||
| Millimeter ² | Millimeter | Millimeter | Millimeter | Millimeter | Kilogramm/Kilometer | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Bau
Leiter: Kupfer oder Aluminium
Leiter Shape: Angeschwemmtes oder zusammengepreßtes Kreisrundschreiben angeschwemmt
Auftritt-Form: Rundschreiben
Isolierung: XLPE
Rüstungs-Art: STA (Stahlband gepanzert), SWA (Stahl-Draht gepanzert), AWA (Aluminiumdraht gepanzert)
Hüllen-Material: PVC oder Polyäthylen
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
