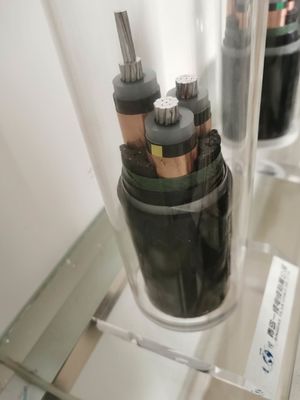

PVC XLPE isolierte Stromkabel 25mm ²
PVC XLPE isolierte Stromkabel:
PVC XLPE isolierte Stromkabel sind passend für Getriebe- und Verteilungslinien mit Wechselstrom-Nennspannung UO/U, die nicht 0,6/1kV übersteigen.
Für und Inneninstallation im Freien in einer feuchten und feuchten Umwelt, sollte es direkt aus den Grund gesetzt werden, in dem es übermäßige mechanische Belastung im geneigten und beweglichen Gelände, in einem vertikalen oder geneigten Platz und in einer Position gibt, die einfach zu schieben ist.

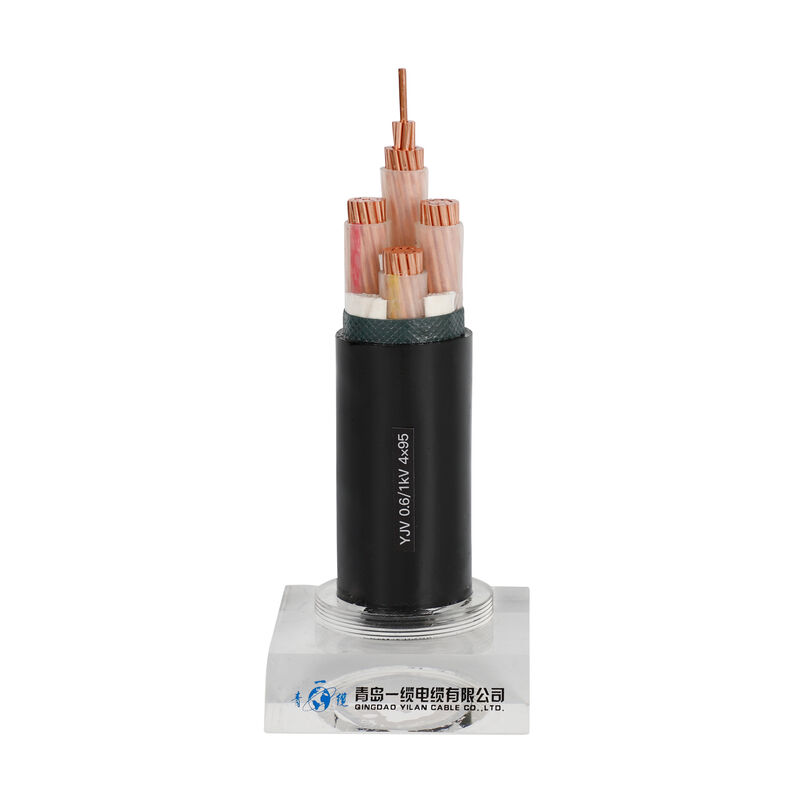

Die Hauptarten von Stromkabeln YJV22/YJV32 zeigen an:
YJ: XLPE-Isolierung
V: PVC-Isolierung
V: PVC-Hülle
22: Galvanisierte Stahlbandrüstung
32: Galvanisierte Stahldrahtrüstung
Körperliche und elektrische Eigenschaften
No.cores x | Isolierung | Hülle | Äußeres Ø | Gewicht | Gegenwärtige Bewertungen in einer Luft 30℃ | Gegenwärtige Bewertungen begruben 20℃ | |
Quersek. | Stärke | Stärke | ca. | ca. | |||
Nominal | |||||||
Phase | Neutral | Wert | |||||
Millimeter ² | Millimeter | Millimeter | Millimeter | Millimeter | Kilogramm/Kilometer | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Struktur
Leiter: Gewöhnliche Runde angeschwemmter kupferner Leiter, in Übereinstimmung mit Niveau 2 Iecs 60228
Isolierung: PVC, XLPE
Innere Schicht: PVC
Armoring: Draht, Stahlband, Aluminiumdraht
Entsprechend Anforderungen Hülle: PVC trifft Iec 60502, schwarz
Anmerkung: Isolierungsfarbe wie entsprechend Standard oder Anforderung
Einkerniges Stromkabel 25mm2
Leitereigenschaften: Kupfer
Isolierung: Schwarzes XLPE
Isolierungsstärke: 0.7mm
Hülle: PVC
Hüllenstärke: 1.4mm
ungefähr. Kabelgewicht: 294 Kilogramm/Kilometer
Gesamtkabeldurchmesser: 10.7mm
Maximaler DC-Widerstand an 20C: 0,727
Anwendung
Verwendet als Verteilung und Fernleitung mit einer Nennspannung von 0.6/1kV.
Passend für das Begräbnis im Boden, Brunnen legend und Unterwasser. Fähig, bestimmter Wellenspannung zu widerstehen.
Internationale Standards: IEC 60502-1, IEC 60228;
Anforderungen anderer Standards wie ASTM BS, LÄRM und ICEA
