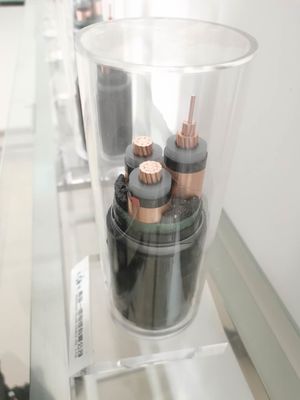

3-Kern Kupfer-Kern XLPE isoliertes Stromkabel

Bei PVC- oder XLPE-isolierten oder Übertragungsleitungen ohne Isolatoren oder neutrale Drähte können die Phasedrähte AAC oder AAAC oder ACSR oder Kupfer sein.
für mehrkernige PVC- oder XLPE-isolierte Oberleitungen, mit oder ohne Messenger- oder neutrale Leiter und mit oder ohne Leiter für Straßenbeleuchtung, Phaseleiter und Straßenbeleuchtung
Der Leiter ist AAC mit PVC-Isolation, während Messenger oder neutrale Leiter Übertragungsleitung
Es handelt sich um AAAC oder ACSR mit oder ohne PVC-Isolation (XLPE).
Standard:
DIN VDE 0276 Teil 620 -622
HD 620 S1

mit einer Breite von nicht mehr als 10 mm

Aufbau:

1) Leiter:
Leiter: entspricht IEC 60228
Typ 2 / VDE 0276 Typ 2 verdichtete runde Kupfer- oder Aluminiumrundenleiter. VDE 0295 HD383. Alle inneren Hohlräume des Leiters werden mit
Wasserverstopfung
Um zu verhindern, dass Wasser während der Lagerung, Handhabung, Installation und
Betriebsverfahren
mittlerer

Leiter 3-Kern Kupferkern XLPE isoliertes Stromkabel

2) Leiterschutzschicht:
Die Leiterschutzschicht besteht aus einer extrudierten Schicht aus nichtmetallischen halbleitenden Verbindungen, die fest an die Isolationsschicht gebunden ist, um alle Luftleeren auszuschließen.
Mindestdicke
Es ist 0,3 mm bei 90 °C und der maximale Volumenwiderstand beträgt 500 Ohm-m.

3) Isolierung:

Die Isolierung besteht aus 2XL1 XLPE-Extrudiertverbundwerkstoff nach DIN VDE 0207 Teil 22 und HD 620.1
Mit
Hohe Verzahnung, keine Schadstoffe, keine Poren und Hitzebeständigkeit durch Trockenhärtung.

mit einer Breite von nicht mehr als 10 mm

4) Isolationsschutzschicht:

Die isolierende Abschirmschicht besteht aus einer nichtmetallischen, halbleitenden extrudierten Verbindung, die auf die isolierende Schicht extrudiert wird.Die extrudierte Halbleiterschicht sollte aus einer Klebe- oder Kaltgelenk-Halbleiterverbindung bestehen, die zur Bindung oder Beendigung entfernt werden kann.Die Mindestdicke beträgt 0,3 mm.
,
Der maximale Volumenwiderstand bei 90°C beträgt 500 Ohm.
Wir müssen die Luft loswerden.

Hohlräume und können leicht von Hand vor Ort abgeschält werden.

mit einer Breite von nicht mehr als 10 mm

5) Leitfähig
Wassersperrungsschicht: Die isolierende Abschirmungsschicht kann halbleitendes Widerstandswasser verwenden
Mit Abdeckung dehnt sich das Band unter dem Einfluß der Wasserfeuchtigkeit aus, um eine längsmäßige Wasserdichtheit zu gewährleisten.

6) Metallschutzschicht: Kupferbandschutzschicht oder Kupferdrahtschutzschicht (CTS / CWS)
Der Kupferdraht sollte auf der leitfähigen Wasserschicht mit einem Durchmesser von mindestens 0,5 mm verwendet werden.
Dann spirale Wind ein Kupferband mit einer Mindestdicke von 0,1 mm auf dem Kupferdraht
Der Gesamtquerschnitt der Metallschutzschicht ist in Tabelle 2 dargestellt.
Bei einer maximalen Temperatur von 160°C kann die Abschirmschicht einem Grundbruchstrom von 1000 A eine Sekunde lang standhalten.
Wie in der Abbildung dargestellt, entspricht der Mindestquerschnitt konzentrischer Leiter den DIN VDE 0273 und 0276.

7) Isolationsschicht/
Wasserschutzschicht: Das Drahtnetz kann mit einem nicht leitfähigen Wasserschutzband bedeckt werden, das sich unter dem Einfluß von Wasserfeuchtigkeit ausdehnt, um sicherzustellen, dass
Vertikal
Wasserdichtheit.

mit einer Breite von nicht mehr als 10 mm

8) Isolationshülle (für gepanzerte Kabel):
Die Isolationshülle umfasst eine Schicht aus extrudiertem PVC, PE oder LSZH, die unter der Rüstung aufgetragen wird.

9) Panzerung (für gepanzerte Kabel): Die Panzerung umfasst: Einzelkern: Aluminiumpanzerung (AWA)
Mehrkern: Stahldraht- oder Stahlbandschutz (STA)
(1) Die doppelte Schicht aus verzinktem Stahlband wird spiralförmig in einer geeigneten inneren Überlappung aufgebracht.
Verzückt
Trennen Sie die Hülle.

(2) Spirale Beschichtung des verzinkten Flachstahldrahtes mit einer Dicke von 0,8 mm
Auf der Oberfläche der Hülle,
Die Abdeckungsrate beträgt mindestens 90%.
Spirale Wunde mit einer Abdeckungsrate von 50%, um die Oberfläche des Flachdrahtes zu bedecken.

10) Außenhülle:
Die gesamte Hülle umfasst eine Schicht aus extrudierter PE-Verbindung DMP2 nach den Typen HD620.1 und 2YM3.
Gemäß DIN

Nummer der Ware:

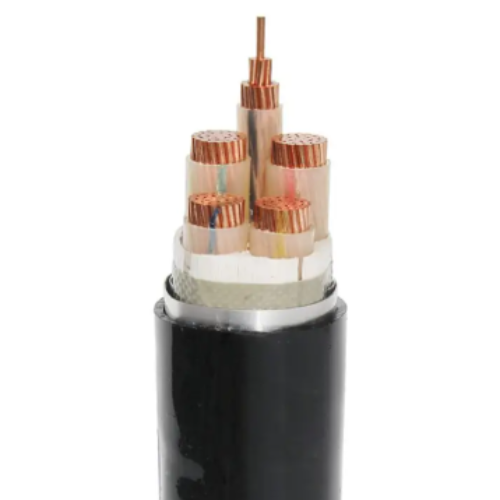

Vv, vv22, YJV, YJV22 1, 1-5
Rohrleiter aus reinem Kupfer
2. PVC-Dämmung, mit oder ohne Stahlschutz, mit PVC-Schutz
3. Hohe Qualität, ISO 9001, CCC, CE, ROHS-Zertifizierung
4- Bereitstellung von OEM-Service.
1. wird nach der chinesischen nationalen Norm GB/T12706.2-12706.3 hergestellt, die der IEC 60502 entspricht
XLPE-Stromkabel 2

Anwendung

Dieses Produkt eignet sich für Stromübertragungs- und Verteilungsleitungen mit einer Nennspannung von 6/6 kV bis 26/35 kV.Es kann für die Luft- und die Untertagebelegung verwendet werden..
