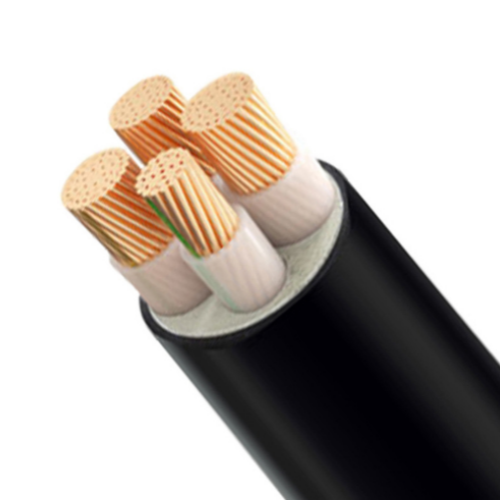

Niederspannung XLPE des Stromkabels
XLPE-Kabel
XLPE-Kabel bezieht sich ein auf quervernetztes Polyäthylen Isoliergepanzertes Kabel des aluminiumkernes. Im XLPE-Kabel wird der angeschwemmte Aluminiumdraht zuerst in Form von halb-leitfähiger Verdrängung abgeschirmt. Der angeschwemmte Aluminiumdraht kann eine glatte Leiteroberfläche zur Verfügung stellen und verhindern, dass ein Hohlraum auf der Leiteroberfläche sich bildet, wenn das Kabel verbogen wird. Der Schildleiter wird mit verdrängtem XLPE-Mittel isoliert. Die Isolierschicht wird weiter mit einer materiellen Schicht des Nichtmetallhalbleiters abgeschirmt, und ein antimagnetisches Metall, das Schicht in Form von kupfernem oder Aluminiumband abschirmt, wird darauf angewendet. Wenn es ein mehradriges Kabel ist, setzen Sie den Kerndraht zusammen mit einem passenden Füller in den Abstand ein und wickeln Sie ihn mit PVC-Band oder verdrängtem PVC ein. Für mechanischen Schutz werden antimagnetischer Aluminiumdraht/Band/Bandrüstung für einkernige Kabel und Stahldrahtrüstung für mehradrige Kabel auf der inneren Hülle zur Verfügung gestellt. Verdrängen eine Schicht PVC/PE als der Außenmantel, mit der hinteren Farbe, zum normalerweise zu verhindern, dass der Feuchtigkeit hereinkommt.
Körperliche und elektrische Eigenschaften
| No.cores x | Isolierung | Hülle | Äußeres Ø | Gewicht | Gegenwärtige Bewertungen in einer Luft 30℃ | Gegenwärtige Bewertungen begruben 20℃ | |
| Quersek. | Stärke | Stärke | ca. | ca. | |||
| Nominal | |||||||
| Phase | Neutral | Wert | |||||
| Millimeter ² | Millimeter | Millimeter | Millimeter | Millimeter | Kilogramm/Kilometer | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
XLPE-Stromkabelisolierung wird von XLPE (quervernetztes Polyäthylen) veranschlagt bei 90 O C. gemacht.
Leiter: flache Runde, preßte angeschwemmten Aluminiumdraht oder Kupfer von hohem Reinheitsgrad in Übereinstimmung mit Niveau 2. Iecs 60228 zusammen.
Äußere Hülle: PVC oder LSOH-niedriger Rauch und Halogen frei
Nennspannung: mittlere und Niederspannung
Exekutivstandard: hergestellt entsprechend Standard GB/T12706-2002 (selbe wie IEC60502).
Rüstung: galvanisierter Stahldraht oder Stahlband.
Was ist der Unterschied zwischen XLPE- und PVCisolierkabeln?
XLPE ist querverbundenes Polyäthylen. Der Vernetzungs- oder Vulkanisierungsprozeß bezieht die Schaffung von chemischen Bindungen in den Abständen zwischen langen molekularen Ketten mit ein, um einen „Treppenhaus“ Effekt zu produzieren, der Verschiebung zwischen Molekülen verhindert. Infolge der Querverbindung wird das Material hitzebeständig und erweicht nicht bei hohen Temperaturen. Es kann dem knackenden und alternden Druck widerstehen. Als die Strukturänderungen hat XLPE ausgezeichnete elektrische Eigenschaften erreicht. Verglichen mit PVC-Kabeln, haben XLPE-Kabel höheren Nennstrom und längere Nutzungsdauer. Unter Kurzschlussbedingungen kann das Kabel Temperaturen bis zu 250ºC widerstehen verglich mit dem 160ºC von PVC-Kabeln.
In Notsituationen hat es auch eine höhere Überlastbarkeit. XLPE-Kabel ist eine ideale Wahl für Kraftübertragung und Verteilung, weil es hohe Korrosionsbeständigkeit in verseuchter atmosphärischer Umwelt hat, und hat besseren Widerstand zu den Chemikalien und zum ätzenden Alkali. Nicht nur das, kann es Erschütterung und Wärmestoß auch widerstehen. Verglichen mit PVC, ist seine Feuchtigkeitsbeständigkeit 100mal höher.
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
