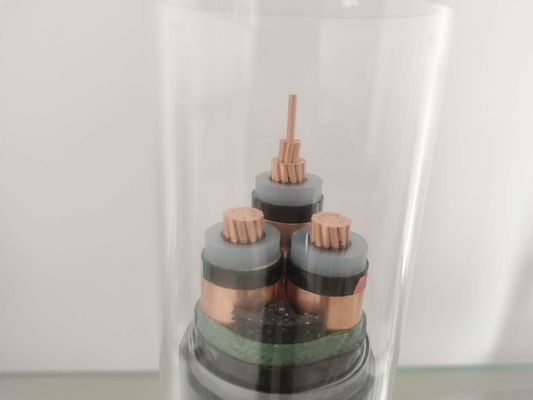

Stromkabel des Getriebes 220KV wasserdichtes XLPE
XLPE-Kabel

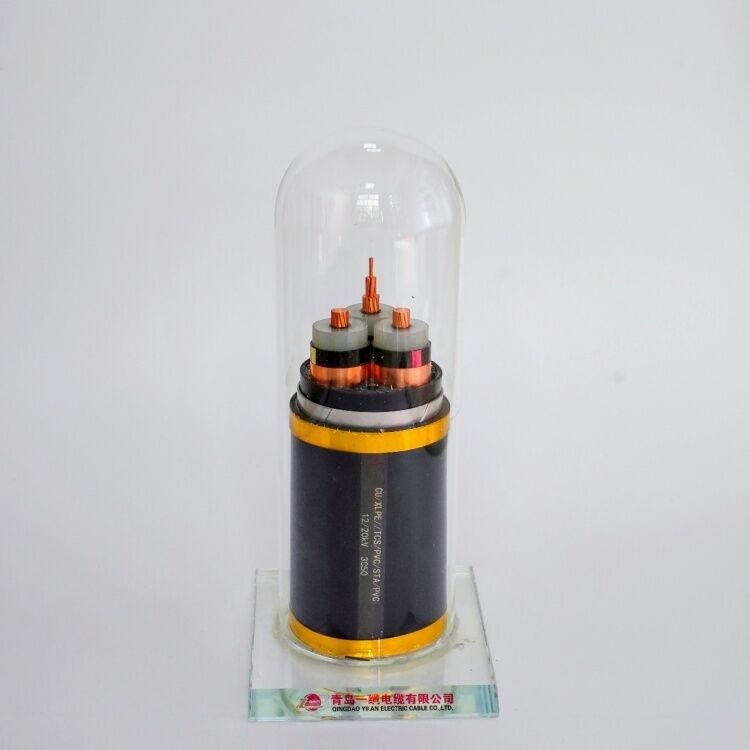

XLPE-Kabel bezieht sich ein auf quervernetztes Polyäthylen Isoliergepanzertes Kabel des aluminiumkernes. Im XLPE-Kabel wird der angeschwemmte Aluminiumdraht zuerst in Form von halb-leitfähiger Verdrängung abgeschirmt. Der angeschwemmte Aluminiumdraht kann eine glatte Leiteroberfläche zur Verfügung stellen und verhindern, dass ein Hohlraum auf der Leiteroberfläche sich bildet, wenn das Kabel verbogen wird. Der Schildleiter wird mit verdrängtem XLPE-Mittel isoliert. Die Isolierschicht wird weiter mit einer materiellen Schicht des Nichtmetallhalbleiters abgeschirmt, und ein antimagnetisches Metall, das Schicht in Form von kupfernem oder Aluminiumband abschirmt, wird darauf angewendet. Wenn es ein mehradriges Kabel ist, setzen Sie den Kerndraht zusammen mit einem passenden Füller in den Abstand ein und wickeln Sie ihn mit PVC-Band oder verdrängtem PVC ein. Für mechanischen Schutz werden antimagnetischer Aluminiumdraht/Band/Bandrüstung für einkernige Kabel und Stahldrahtrüstung für mehradrige Kabel auf der inneren Hülle zur Verfügung gestellt. Verdrängen eine Schicht PVC/PE als der Außenmantel, mit der hinteren Farbe, zum normalerweise zu verhindern, dass der Feuchtigkeit hereinkommt.
Körperliche und elektrische Eigenschaften
| No.cores x | Isolierung | Hülle | Äußeres Ø | Gewicht | Gegenwärtige Bewertungen in einer Luft 30℃ | Gegenwärtige Bewertungen begruben 20℃ | |
| Quersek. | Stärke | Stärke | ca. | ca. | |||
| Nominal | |||||||
| Phase | Neutral | Wert | |||||
| Millimeter ² | Millimeter | Millimeter | Millimeter | Millimeter | Kilogramm/Kilometer | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
XLPE-Stromkabelisolierung wird von XLPE (quervernetztes Polyäthylen) veranschlagt bei 90 O C. gemacht.
Leiter: flache Runde, preßte angeschwemmten Aluminiumdraht oder Kupfer von hohem Reinheitsgrad in Übereinstimmung mit Niveau 2. Iecs 60228 zusammen.
Äußere Hülle: PVC oder LSOH-niedriger Rauch und Halogen frei
Nennspannung: mittlere und Niederspannung
Exekutivstandard: hergestellt entsprechend Standard GB/T12706-2002 (selbe wie IEC60502).
Rüstung: galvanisierter Stahldraht oder Stahlband.
Anwendung
XLPE-Kabel sind für 132-KV-allgemeine Hochspannungs- und ultra Hochspannungsanwendungen passend. Das Kabel kann für lange Kabelwege im Hochspannungsgetriebe benutzt werden, in dem dielektrischer Verlust eine wichtige Rolle spielt. Verglichen mit anderen Hochspannungskabeln, ist dieses Kabel im Gewicht hell, also kann es leicht ausgedehnt werden. Da es nie jede mögliche Migration des Öls vom Isolator gibt, kann er für geneigte oder vertikale Operation installiert sein ohne zu zögern. XLPE-Isoliermaterial hat extrem hohe Feuchtigkeitsbeständigkeit, also werden keine speziellen Vorkehrungen bei der Verbindung und der Beendigung angefordert. Die Verbindung von XLPE-Kabeln nimmt weniger Zeit als alle anderen traditionellen Kabel des ähnlichen Grades. Diese Kabel können in jedem möglichem Erschütterungsplan, wie Brücken sicher benutzt werden. Diese Kabel haben besseren Widerstand zum Grundwasser, zu den Chemikalien, zum Öl und zu den ätzenden Fluoridsalzen. Diese haben keine Feuergefahr. Diese Kabel sind für den Ausfall weniger anfällig, der zum Altern passend ist und haben eine längere Nutzungsdauer.
