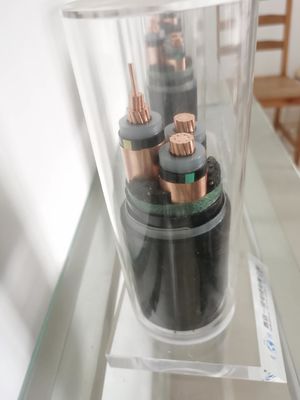

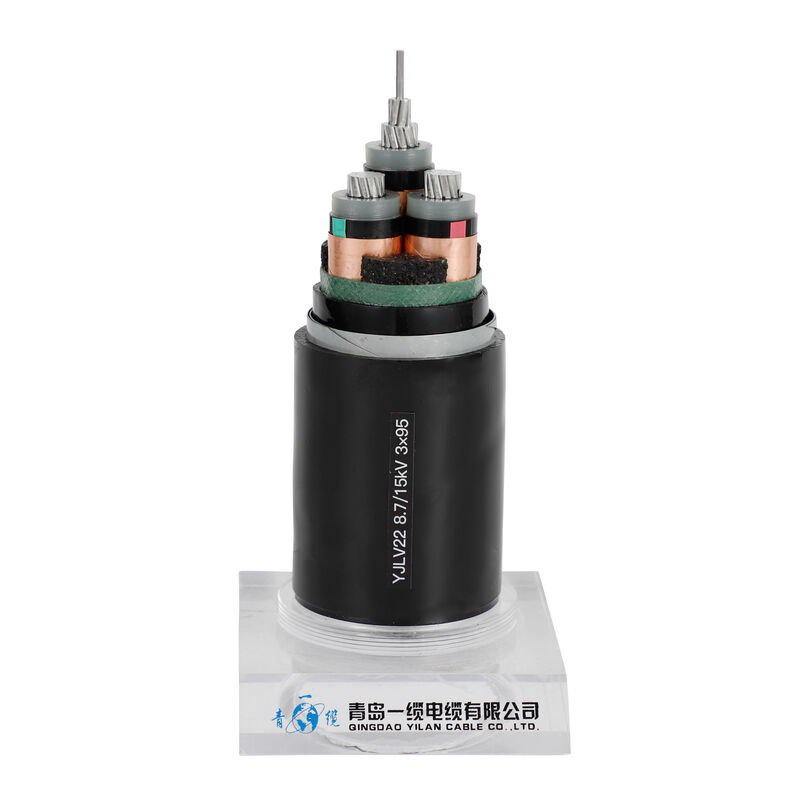

3-core XLPE isolierte Stromkabel
XLPE-Isolierkabel
XLPE steht für quervernetztes Polyäthylen oder vulkanisiertes Polyäthylen. Kurz gesagt ist XLPE-Stromkabel ein Kabel, das richtig durch XLPE-Mittel isoliert wird. XLPE-Stromkabel werden manchmal PEX-Kabel oder XLPE-Kabel genannt.
Da XLPE das querverbundene Polyäthylen ist, verglichen mit PVC-Kabeln, XLPE-Stromkabel, haben Sie höheren Nennstrom und längere Nutzungsdauer. Unter Kurzschlussbedingungen können XLPE-Stromkabel Temperaturen bis zu 250ºC widerstehen, während PVC-Kabel Temperaturen von 160ºC widerstehen können. XLPE-Stromkabel haben auch eine höhere Überlastbarkeit in Notsituationen.
Körperliche und elektrische Eigenschaften
No.cores x | Isolierung | Hülle | Äußeres Ø | Gewicht | Gegenwärtige Bewertungen in einer Luft 30℃ | Gegenwärtige Bewertungen begruben 20℃ | |
Quersek. | Stärke | Stärke | ca. | ca. | |||
Nominal | |||||||
Phase | Neutral | Wert | |||||
Millimeter ² | Millimeter | Millimeter | Millimeter | Millimeter | Kilogramm/Kilometer | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
XLPE-Stromkabelisolierung wird von XLPE (quervernetztes Polyäthylen) veranschlagt bei 90 O C. gemacht.
Leiter: flache Runde, preßte angeschwemmten Aluminiumdraht oder Kupfer von hohem Reinheitsgrad in Übereinstimmung mit Niveau 2. Iecs 60228 zusammen.
Äußere Hülle: PVC oder LSOH-niedriger Rauch und Halogen frei
Nennspannung: mittlere und Niederspannung
Exekutivstandard: hergestellt entsprechend Standard GB/T12706-2002 (selbe wie IEC60502).
Rüstung: galvanisierter Stahldraht oder Stahlband.
Räumliche Eigenschaften von XLPE-Isolator
Die langen molekularen Ketten des Polyäthylens werden mit einander durch einen Prozess querverbunden, der der Gummivulkanisierung ähnlich ist, dadurch bildet man eine dreidimensionale Netzstruktur mit starken Bindungen. Reines Polyäthylen ist ein Thermoplast, d.h. erweicht es und wird Plastik, wenn es erhitzt wird, und verhärtet sich, wenn es abgekühlt wird. Reines Polyäthylen wird in thermoset XLPE umgewandelt, nach der Heizung d.h. verfestigt sich es dauerhaft. Durch den Vernetzungsprozeß hat die Polyäthylendämmschicht des Kabels Wärmebeständigkeit, und der Schmelzpunkt wird auch erheblich verbessert. Deshalb isolierte XLPE Kabel lassen höhere Hitzebeständigkeit und Widerstand zur thermischen Deformation deshalb verbessern. Wegen seiner ausgezeichneten thermischen Leistung, ist die Strombelastbarkeit von XLPE-Kabeln höher als die von traditionellen Kabeln.
