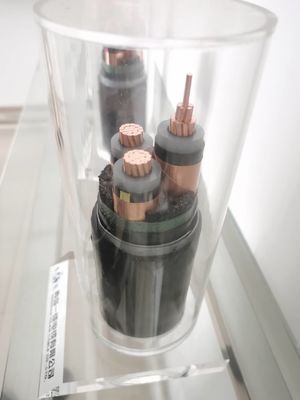

220kV XLPE isolierte beständiges Kabel des Wassers
Technische Daten
Maximale Temperatur am Leiter: unter normalem (90℃), Notfall (130℃) oder den Kurzschlussbedingungen, die nicht 5 s (250℃) übersteigen.
Minimale umgebende Temperatur: Wenn die umgebende Temperatur niedriger als 0℃ ist, sollte das Kabel vorgeheizt werden
Minimaler Biegungsradius: 20 (d + D) ± 5%
1. Leiter:
1,1 kompakter Kreisleiter, bestanden aus einigen Schichten konzentrischen gewundenen Wicklungen.
1,2 segmentierte Leiter. Die Leiter bestehen aus mehrfachen segmentierten Leitern zusammenbauten zusammen, um einen zylinderförmigen Kern zu bilden.
2. Der Halbleiter, der Schicht auf dem Leiter abschirmt:
Zwecks Konzentration des elektrischen Feldes verhindern, gibt es eine ultra-glatte Schnittstelle des Halbleiters XLPE zwischen dem Leiter und der Isolierschicht.
3. XLPE-Isolierung:
Beim Arbeiten unter Hochspannung, isoliert die Isolierschicht die Abschirmungsschicht von der Abschirmungsschicht, die an der Bezugsmasse funktioniert. Das Isoliermaterial muss in der Lage sein, dem elektrischen Feld unter den Nenn- und vorübergehenden Betriebsbedingungen zu widerstehen.
4. Halbleiter, der Schicht auf der Isolierschicht abschirmt:
Diese Schicht hat die gleiche Funktion wie das Leiterschild: es allmählich Übergänge von einem isolierenden Medium mit einem elektrischen Feld ungleich null zu einem leitfähigen Medium mit einem null elektrischen Feld (hier, der Metallkabelschirm).
5. Metallsieb:
Geschweißter gewölbter Aluminiumlängsschirm
Kern: Einzeln
6. Hülle:
PVC (IEC60502 PET ST. 2) (IEC60502 ST. 7)
7. Kernanerkennung:
natürlich
8. Kabelmarkierung:
Prägung oder Druck
9. Standard:
IEC 62067 GB/T 11017 IEC-60840 GB/T 18890
10. Anwendung:
Es wird für die Fernleitung zwischen den zwei Einheiten des Vertriebsnetzes, der Generatoreinheit und der Verteilungseinheit oder der Übertragungsstelle oder der Nebenstelle verwendet.
11. Legen:
Lufttransport oder direkte Beerdigung
Körperliche und elektrische Eigenschaften
| No.cores x | Isolierung | Hülle | Äußeres Ø | Gewicht | Gegenwärtige Bewertungen in einer Luft 30℃ | Gegenwärtige Bewertungen begruben 20℃ | |
| Quersek. | Stärke | Stärke | ca. | ca. | |||
| Nominal | |||||||
| Phase | Neutral | Wert | |||||
| Millimeter ² | Millimeter | Millimeter | Millimeter | Millimeter | Kilogramm/Kilometer | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |

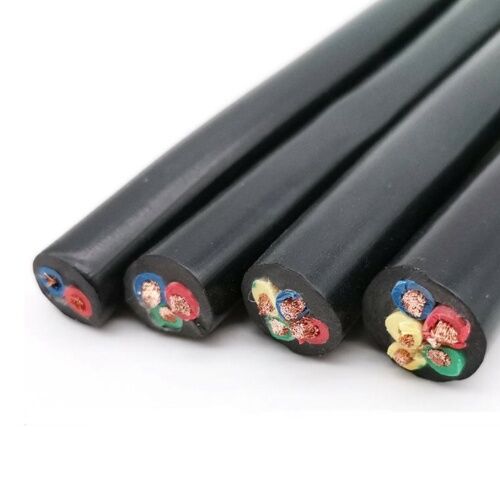

XLPE-Stromkabelisolierung wird von XLPE (quervernetztes Polyäthylen) veranschlagt bei 90 O C. gemacht.
Leiter: flache Runde, preßte angeschwemmten Aluminiumdraht oder Kupfer von hohem Reinheitsgrad in Übereinstimmung mit Niveau 2. Iecs 60228 zusammen.
Äußere Hülle: PVC oder LSOH-niedriger Rauch und Halogen frei
Nennspannung: mittlere und Niederspannung
Exekutivstandard: hergestellt entsprechend Standard GB/T12706-2002 (selbe wie IEC60502).
Rüstung: galvanisierter Stahldraht oder Stahlband.
Bau
Leiter: Getempertes Kupfer oder konserviertes Kupfer
Runde feste Klasse 1 (RE) Kupferdraht Iecs 60228 -
Runde Klasse 2 (RM) Kupferlitze Iecs 60228
- Sektor-förmige verdrehte Klasse 2 (Inspektion) Kupferdraht Iecs 60228 -
Rundes flexibles Niveau 5 Kupferdraht Iecs 60228
Leiter, der Schicht abschirmt: halb-leitfähiges Band oder halb-leitfähige Verdrängung
Dämmschicht: XLPE
Isolierung, die Schicht abschirmt: halb-leitfähiges Band oder halb-leitfähiges Verdrängungs- und/oder kupfernesband
Schutzhaube: Füller und Band eingewickelt oder verdrängt
Metallrüstung: galvanisiertes Stahlband (STA) oder galvanisierter Stahldraht (SWA)
Hülle: PVC oder PET
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
