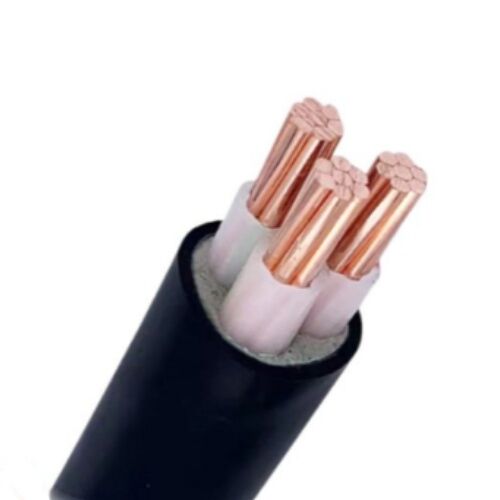

XLPE isolierte Electric Power-Kabel
XLPE-Isolierkabel-Anwendung
XLPE isolierte Stromkabel sind passend für Kraftübertragung und Verteilersysteme mit einer Nennspannung bis zu 15kV. Für Festeinbau im Freien, wird es direkt in der Kabelwanne begraben. Gepanzerte (STA) Kabel des Stahlbands können, mechanischen Kräften widerstehen aber können großen dehnbaren Kräften nicht widerstehen. Gepanzerte Stahlkabel (SWA) können mechanischen Kräften und dehnbaren Kräften widerstehen.
Nennspannung: 0,6/1kV, 1,8/3kV, 3,6/6kV, 6/6kV, 6/10kV, 8,7/10kV, 8,7/15kV
Körperliche und elektrische Eigenschaften
No.cores x | Isolierung | Hülle | Äußeres Ø | Gewicht | Gegenwärtige Bewertungen in einer Luft 30℃ | Gegenwärtige Bewertungen begruben 20℃ | |
Quersek. | Stärke | Stärke | ca. | ca. | |||
Nominal | |||||||
Phase | Neutral | Wert | |||||
Millimeter ² | Millimeter | Millimeter | Millimeter | Millimeter | Kilogramm/Kilometer | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Ausgezeichneter elektrischer und körperlicher Eigentum-loser Verlust und Energieeinsparung der elektrischen Energieübertragung.
Die Fähigkeit, große gegenwärtig-höhere Betriebstemperatur zu tragen.
Hochfester und Stabilitätwiderstand zur thermischen Deformation, zum Druckknacken und zum thermischen Altern.
Einfach zu installieren-keiner Linie Planbeschränkungen, keine Gelände- oder Höhenbeschränkungen.
Wartung-frei-oben zu 60 Dienstjahren das Leben.
Unser Vorteil
Benutzen Sie nur hochwertige XLPE-Isoliermaterialien.
Massenproduktion versieht Sie mit konkurrenzfähigen Preisen.
Freie Proben und Soem werden bereitgestellt.

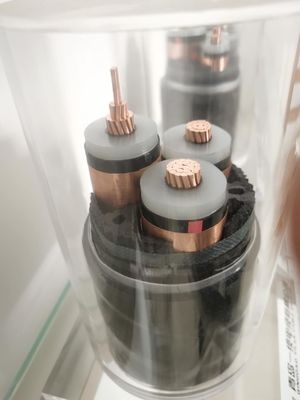

Bau
Leiter: Getempertes Kupfer oder konserviertes Kupfer
Runde feste Klasse 1 (RE) Kupferdraht Iecs 60228 -
Runde Klasse 2 (RM) Kupferlitze Iecs 60228
- Sektor-förmige verdrehte Klasse 2 (Inspektion) Kupferdraht Iecs 60228 -
Rundes flexibles Niveau 5 Kupferdraht Iecs 60228
Leiter, der Schicht abschirmt: halb-leitfähiges Band oder halb-leitfähige Verdrängung
Dämmschicht: XLPE
Isolierung, die Schicht abschirmt: halb-leitfähiges Band oder halb-leitfähiges Verdrängungs- und/oder kupfernesband
Schutzhaube: Füller und Band eingewickelt oder verdrängt
Metallrüstung: galvanisiertes Stahlband (STA) oder galvanisierter Stahldraht (SWA)
Hülle: PVC oder PET
