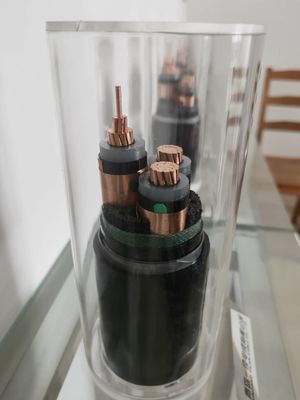

Außen chemisch korrosionsbeständig, flexibel gepanzertes Kabel
Einführung des XLPE-isolierten gepanzerten Stromkabeln
XLPE-Stromkabel werden für Stromübertragung und -verteilung in Stromübertragungs- und -verteilungssystemen von 35 kV und darunter verwendet.Es wird weit verbreitet beim vollständigen Austausch von mit Öl impregnierten, aus Papier isolierten Stromkabeln und beim teilweisen Austausch von aus PVC isolierten Stromkabeln verwendet., einschließlich Energie, Bauwesen, Bergbau, Metallurgie, Petrochemie und Kommunikation.
| Zahl der Kernzellen x | Isolierung | Hülle | Außenseite | Gewicht | Nennwert der Strömung in der Luft 30°C | Aktuelle Nennwerte bei 20 °C | |
| Zeichnung von Sekunden. | Stärke | Stärke | ca. | ca. | |||
| Nennwert | |||||||
| Phase | Neutral | Wert | |||||
| mm2 | mm | mm | mm | mm | kg / km | Eine | Eine |
| 3 mal 4 + 1 mal 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
XLPE-isolierter gepanzerter Stromkabel
Die Produkte können nach unseren Fabrikvorgaben hergestellt werden, die der Norm IEC60502 entsprechen.Die Fabrik kann auch spezielle Stromleitungen nach anderen von den Kunden geforderten Standards entwerfen und herstellen.
Struktur des XLPE-isolierten Panzernetzkabeln
Leiter: Oral Kupfer und Aluminium können einen mehrseitigen Leiter bilden.
Isolierung: Der Leiter ist mit einer Schicht aus extrudiertem PE/PVE/XLPE/Gummi-Gemisch isoliert.
Füllung: Das zusammengesetzte Kabel wird mit einer Schicht aus PVC-Verbundwerkstoff gefüllt, um die Lücke zwischen den Kerndrahtlinien zu füllen und das Kabel rund zu machen.
Rüstung: besteht aus einem einlagigen verzinkten Stahldraht der entsprechenden Größe.
Hülle: Schützt die äußere Schicht des gepanzerten PVC-Verbundmaterials.
Nennspannung des XLPE-isolierten gepanzerten Stromkabel
0.6 / 1kV, 3.6 / 6kV; 6 / 10KV; 8.7 / 15KV; 12 / 20KV; 18 / 20KV; 19 / 33KV; 21 / 35KV; 26 / 35KV
Betriebstemperatur des XLPE-isolierten Panzerauftriebskabeln
Dauer normaler Betrieb 90 Mal, 130 Mal unter Notüberlastung, 250 Mal unter Kurzschluss
Nominale Querschnittsfläche des xlpe-isolierten gepanzerten Stromkabel
1.5 Quadratmillimeter, 2,5 Quadratmillimeter, 4 Quadratmillimeter, 6 Quadratmillimeter, 10 Quadratmillimeter, 16 Quadratmillimeter, 25 Quadratmillimeter, 35 Quadratmillimeter50 Quadratmillimeter, 70 Quadratmillimeter
95 Quadratmillimeter, 120 Quadratmillimeter, 150 Quadratmillimeter, 185 Quadratmillimeter, 240 Quadratmillimeter, 300 Quadratmillimeter 400 Quadratmillimeter, 500 Quadratmillimeter,630 Quadratmillimeter, 800 Quadratmillimeter
Produktionsspanne für Stromkabel
Einzelkernkabel: von 1,5 mm2 bis 800 mm2,
Mehrkernkabel: 1,5 bis 400 Quadratmillimeter
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
