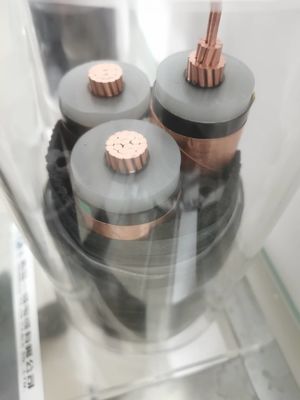

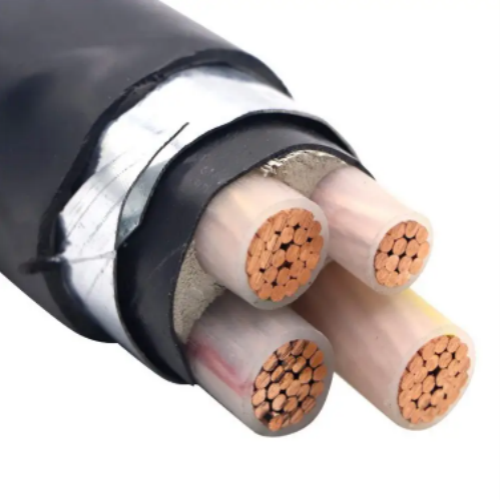

4-Core galvanisierte Stahl-gepanzertes kupfernes Kabel 1×25mm2
XLPE isolierte Kabel
XLPE-Isolierung von Mittelspannungsstromkabeln unterhalb 30 KV mit XLPE-Isolierung hat sehr gute elektrische, mechanische und thermische Eigenschaften in den Mittelspannungsnetzen. Dieses Isoliermaterial hat ausgezeichnete Chemikalienbeständigkeit und hat auch Kaltwiderstand. Wegen der verschiedenen Vorteile, hat die XLPE-Isolierungsart groß die traditionelle traditionelle Papierisolierung schreiben auf vielen Gebieten ersetzt. XLPE isolierte Mittelspannungskabel sind entworfen, wasserdicht longitudinal zu sein. Verglichen mit PVC- und Papierisolierkabeln, isolierte XLPE Mittelspannungsstromkabel haben den Vorteil des niedrigen dielektrischen Koeffizienten. Die gute Leistung von XLPE isolierte Kabel bleibt konstant über einer langen Temperaturspanne. Diese Kabel können aus den Grund, in die Luft oder in Rohre gelegt werden.
Körperliche und elektrische Eigenschaften
No.cores x |
Isolierung |
Hülle |
Äußeres Ø |
Gewicht |
Gegenwärtige Bewertungen in einer Luft 30℃ |
Gegenwärtige Bewertungen begruben 20℃ |
Quersek. |
Stärke |
Stärke |
ca. |
ca. |
|
Nominal |
Phase |
Neutral |
Wert |
Millimeter ² |
Millimeter |
Millimeter |
Millimeter |
Millimeter |
Kilogramm/Kilometer |
|
|
3×4+1×2.5 |
0,7 |
0,7 |
1,8 |
12,7 |
277 |
37 |
47 |
3×6+1×4 |
0,7 |
0,7 |
1,8 |
13,9 |
363 |
47 |
60 |
3×10+1×6 |
0,7 |
0,7 |
1,8 |
16,1 |
527 |
64 |
81 |
3×16+1×10 |
0,7 |
0,7 |
1,8 |
18,6 |
766 |
85 |
106 |
3×25+1×16 |
0,9 |
0,7 |
1,8 |
22,2 |
1140 |
113 |
137 |
3×35+1×16 |
0,9 |
0,7 |
1,8 |
24,6 |
1475 |
139 |
164
|
Bau:
Produkt-Name flammhemmendes feuerfestes Mineralisolierkabel MI-Kabels BTTZ/BTTQ/BTLY
Verdrehte StandardKupferdrähte Produktnorm LÄRM-Vde 0295 und Iecs 228, GB5023.6-2012 und Werksnorm
Kern 1 2 3 4 5 3+1 3+2 4+1 Kerne
Berufsleben <25years>
Art des Leiterkupfers, Klasse 5
Material von feinen Strängen des Leiters des sauerstofffreien Kupfers
Material des Isolierungsmineralmittels (MgO)
Farbe von Kernisolierung Rot/weißes/Blaues/Schwarzes/Grünes/Gelbe (optional)
Material Hülle niedriges smorke Halogen freien Polyolefins (LSZH/LSOH PO)
Spannung 600~1000 VOLT
Vorteil unten zu den Tiefen 500 mtrs
Abschnitt 0.25mm2~95.00mm2/AWG1~AWG14
Minimales gewährter Biegungsradius Biegungsradius Kabels installtion, keine weniger als 6 Male von Kabel wideth wenn
Test des Flammenwiderstand-Durchlaufs GB/T18380.1-2001 und GB5023.6-2012
Lokalisierte Hülle Aluminium (AL)
Kabeleinbau
Um Schaden zu vermeiden, isolierte XLPE Mittelspannungsstromkabel sollte sorgfältig gesetzt sein und installiert sein. Es muss sichergestellt werden, dass die Kabel nicht über hartes oder Grate gezogen werden. Das Ende des Kabels muss versiegelt und wasserdicht sein. Nach dem Schnitt der Länge, müssen beide Enden sofort versiegelt werden.
Die empfohlene Einbautiefe ist 60 bis 80 cm. Einkernige Kabel werden normalerweise in einer dreilappigen oder dreieckigen Form vereinbart.
Für Installation in den Rohren, sollte der Wärmedämmungseffekt des Luftraumes zwischen dem Kabel und der inneren Wand des Rohres besonders betrachtet werden. Der innere Durchmesser des Rohres sollte mindestens 1,5mal sein der Durchmesser des Kabels.
