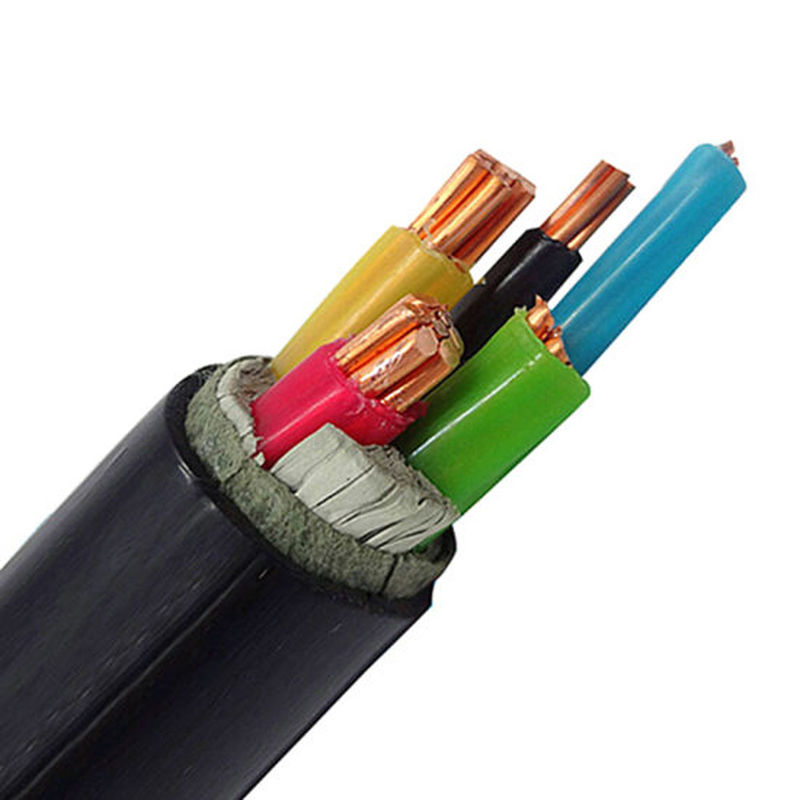

Kupferkern XLPE 0.6/1kV 35mm isolierte Stromkabel
Produktbeschreibung und -anwendung
Ein Stromkabel ist eine Komponente einer oder mehrerer elektrischen Leiter, normalerweise geregelt zusammen mit der gesamten Hülle. Diese Komponente wird zur Sendeleistung benutzt. Stromkabel können in Gebäude als dauerhafte Verdrahtung installiert sein, begraben worden im Boden, das Gehen obenliegend oder bloß.
Verwendet für Getriebe und Verteilung in 0.6/1kV zum Getriebe 8.7/15kV und zu den Verteilersystemen. Es wird normalerweise im elektrischen Strom, Bau, Bergbau, Metallurgie, petrochemische Industrie und Kommunikationen und andere Felder verwendet.
Körperliche und elektrische Eigenschaften
|
No.cores x
|
Isolierung
|
Hülle
|
Äußeres Ø
|
Gewicht
|
Gegenwärtige Bewertungen in einer Luft 30℃
|
Gegenwärtige Bewertungen begruben 20℃
|
|
Quersek.
|
Stärke
|
Stärke
|
ca.
|
ca.
|
|
|
Nominal
|
|
Phase
|
Neutral
|
Wert
|
|
Millimeter ²
|
Millimeter
|
Millimeter
|
Millimeter
|
Millimeter
|
Kilogramm/Kilometer
|
|
|
|
3×4+1×2.5
|
0,7
|
0,7
|
1,8
|
12,7
|
277
|
37
|
47
|
|
3×6+1×4
|
0,7
|
0,7
|
1,8
|
13,9
|
363
|
47
|
60
|
|
3×10+1×6
|
0,7
|
0,7
|
1,8
|
16,1
|
527
|
64
|
81
|
|
3×16+1×10
|
0,7
|
0,7
|
1,8
|
18,6
|
766
|
85
|
106
|
|
3×25+1×16
|
0,9
|
0,7
|
1,8
|
22,2
|
1140
|
113
|
137
|
|
3×35+1×16
|
0,9
|
0,7
|
1,8
|
24,6
|
1475
|
139
|
164
|
Anwendung:
Dieses Produkt ist für Kraftübertragung und Verteilung mit Wechselstrom-Nennspannung 0.6/1kv und Arbeitsfrequenz 50Hz passend.
Schwachstromstromkabel werden für Kraftübertragung und Verteilung in der 1kV Kraftübertragung und den Verteilersystemen benutzt. Es ist auf elektrischem Strom, Bergbau, Bau, Metallurgie, Erdölchemikalie und den Kommunikationsgebieten weitverbreitet und ersetzt vollständig ölgeschützte Papier-Isolierstromkabel.
XLPE isolierte Stromkabel, XLPE-Isolier, diestromkabel mehr Vorteile als Papierisolierkabel und PVCisolierkabel haben. Das quervernetzte Polyäthylenkabel hat hohe elektrische Stärke, mechanische Festigkeit, hohe Alterungsbeständigkeit, chemische Korrosionsbeständigkeit, Umweltbelastung, einfache Struktur, bequemer Gebrauch und kann bei hohen Temperaturen verwendet werden für eine lange Zeit. Es kann ohne eine Tropfengrenze gesetzt werden.
Vorteile von XLPE-Kabel: XLPE-Kabel hat eine höhere langfristige Betriebstemperatur und einen größeren Nennstrom, und unter der gleichen Umwelt, die Größe (normaler Querschnitt) von XLPE-Kabel ist möglicherweise 1 oder 2 kleiner als das von PVC-Kabel. Diese verbessern nicht nur die Qualität und die Leistung des Produktes, aber, die Produktionskosten des Kabels auch zu verringern. Gepanzertes Kabel
Das gepanzerte Kabel des Stahlbands kann die mechanischen Eigenschaften des Kabels erhöhen, und das Kabel kann externem mechanischem Druck widerstehen.
Stahlgurtrüstung/Stahlfolienrüstung, Stahldrahtrüstung/Stahldraht armor/SWA. Gepanzertes Kabelmodell des Stahlbands: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Betriebsmerkmale
1) Betriebstemperatur
Die maximal zulässige ununterbrochene Betriebstemperatur des Leiters übersteigt nicht 90℃
2) Leiterkurzschlusstemperatur
Darf ℃ 250 nicht übersteigen. (Die längste Dauer ist 5 Sekunden)
3) Biegungsradius:
Biegungsradius einkerniges Kabel: Biegungsradius 20D mehradriges Kabel: 15D
D = tatsächlicher Gesamtdurchmesser des Kabels (Millimeter)
4) Installationstemperatur:
Die minimale Installationstemperatur ist 0°C.
Die Bedingungen und grundlegende Parameter legen verwendet, um den Nennstrom zu berechnen:
Legen von Methode:
Umgebende Temperatur in der Luft: 40℃ begrub direkt: Thermischer Widerstand 1.0℃ des Bodens 25℃·m/W
Plan des einkernigen Kabels: Ähnlichkeit (nebeneinander: 1D D = Durchmesser)
