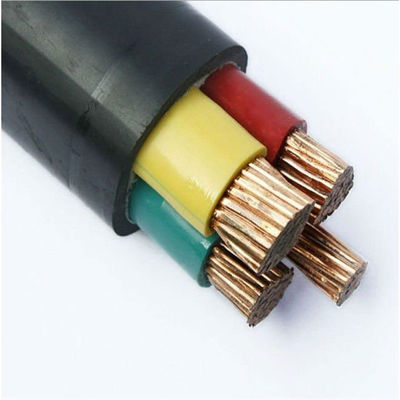

95mm2 Xlpe isolierte gepanzerten Stromkabel-Hersteller
Einleitung von XLPE isolierte Kabel:
Stromkabel: Kupferkernstromkabel mit XLPE- oder PVC-Isolierung, äußere Hülle PVCs oder DES PET, gepanzertes oder nicht-gepanzertes Stromkabel STA-Stahlbands/Kabel
Art: Yjv22 Yjv23 Yjlv22 Yjlv23
Zahl von Kernen: einkernig, 2 Kerne, 3 Kerne, 4 Kerne, 5 Kerne
Produktionsstrecke: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630mm2
In Verbindung stehende Spannung: 300/300v, 300/500v, 450/750v, 0.6/1kV
Körperliche und elektrische Eigenschaften
|
No.cores x
|
Isolierung
|
Hülle
|
Äußeres Ø
|
Gewicht
|
Gegenwärtige Bewertungen in einer Luft 30℃
|
Gegenwärtige Bewertungen begruben 20℃
|
|
Quersek.
|
Stärke
|
Stärke
|
ca.
|
ca.
|
|
|
Nominal
|
|
Phase
|
Neutral
|
Wert
|
|
Millimeter ²
|
Millimeter
|
Millimeter
|
Millimeter
|
Millimeter
|
Kilogramm/Kilometer
|
|
|
|
3×4+1×2.5
|
0,7
|
0,7
|
1,8
|
12,7
|
277
|
37
|
47
|
|
3×6+1×4
|
0,7
|
0,7
|
1,8
|
13,9
|
363
|
47
|
60
|
|
3×10+1×6
|
0,7
|
0,7
|
1,8
|
16,1
|
527
|
64
|
81
|
|
3×16+1×10
|
0,7
|
0,7
|
1,8
|
18,6
|
766
|
85
|
106
|
|
3×25+1×16
|
0,9
|
0,7
|
1,8
|
22,2
|
1140
|
113
|
137
|
|
3×35+1×16
|
0,9
|
0,7
|
1,8
|
24,6
|
1475
|
139
|
164
|
Anwendung:
Dieses Produkt ist für Kraftübertragung und Verteilung mit Wechselstrom-Nennspannung 0.6/1kv und Arbeitsfrequenz 50Hz passend.
Schwachstromstromkabel werden für Kraftübertragung und Verteilung in der 1kV Kraftübertragung und den Verteilersystemen benutzt. Es ist auf elektrischem Strom, Bergbau, Bau, Metallurgie, Erdölchemikalie und den Kommunikationsgebieten weitverbreitet und ersetzt vollständig ölgeschützte Papier-Isolierstromkabel.
XLPE isolierte Stromkabel, XLPE-Isolier, diestromkabel mehr Vorteile als Papierisolierkabel und PVCisolierkabel haben. Das quervernetzte Polyäthylenkabel hat hohe elektrische Stärke, mechanische Festigkeit, hohe Alterungsbeständigkeit, chemische Korrosionsbeständigkeit, Umweltbelastung, einfache Struktur, bequemer Gebrauch und kann bei hohen Temperaturen verwendet werden für eine lange Zeit. Es kann ohne eine Tropfengrenze gesetzt werden.
Vorteile von XLPE-Kabel: XLPE-Kabel hat eine höhere langfristige Betriebstemperatur und einen größeren Nennstrom, und unter der gleichen Umwelt, die Größe (normaler Querschnitt) von XLPE-Kabel ist möglicherweise 1 oder 2 kleiner als das von PVC-Kabel. Diese verbessern nicht nur die Qualität und die Leistung des Produktes, aber, die Produktionskosten des Kabels auch zu verringern. Gepanzertes Kabel
Das gepanzerte Kabel des Stahlbands kann die mechanischen Eigenschaften des Kabels erhöhen, und das Kabel kann externem mechanischem Druck widerstehen.
Stahlgurtrüstung/Stahlfolienrüstung, Stahldrahtrüstung/Stahldraht armor/SWA. Gepanzertes Kabelmodell des Stahlbands: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Gebrauchsfunktion:
1. Die langfristige zulässige Betriebstemperatur der Kabelader übersteigt nicht 70℃
2. Wenn ein Kurzschluss (die längste Dauer übersteigt nicht 5 Sekunden), auftritt, übersteigt die maximale Temperatur der Kabelader nicht 160°C.
3. Wenn das Kabel gelegt wird, sollte die umgebende Temperatur nicht als 0℃ niedriger sein. Wenn die Temperatur niedriger als 0℃ ist, heizen Sie es zuerst vor.
4. Der minimale Biegungsradius des mehradrigen nicht-gepanzerten Kabels sollte keine weniger als 12mal sein der Kabelaußendurchmesser, und der minimale Biegungsradius des mehradrigen gepanzerten Kabels sollte als 15mal nicht kleiner sein der Kabelaußendurchmesser. Der minimale Biegungsradius eines einkernigen gepanzerten Kabels sollte nicht kleiner als 15mal sein der Außendurchmesser des Kabels, und der minimale Biegungsradius eines einkernigen unarmored Kabels sollte nicht kleiner als 20mal sein der Außendurchmesser des Kabels.
5. Strukturelle Parameter von XLPE isolierten Stromkabel mit Nennspannung 0.6/1KV
