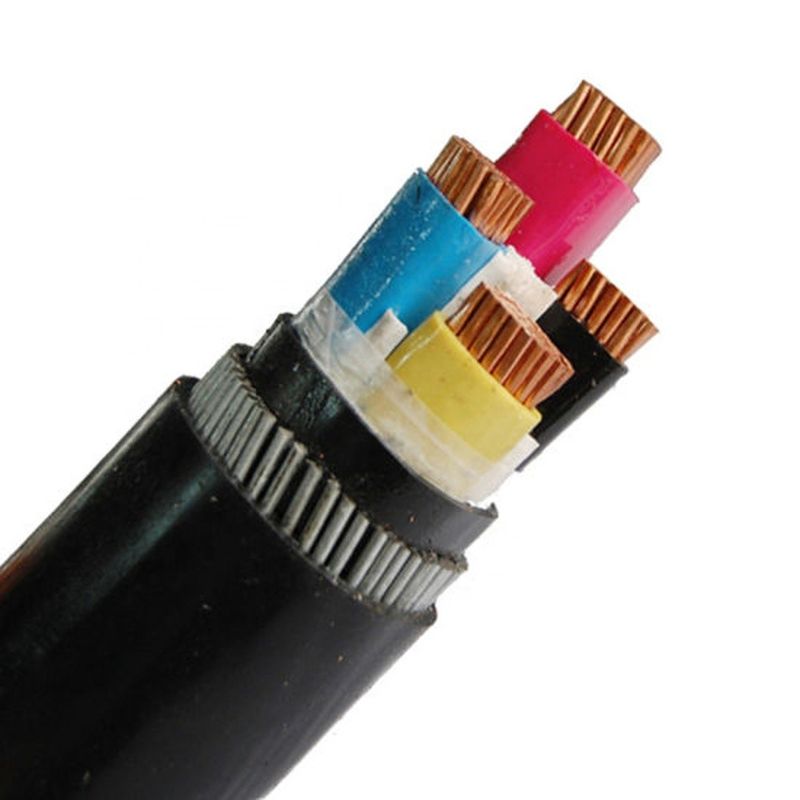

300mm2 XLPE isolierte und PVC umhüllte Stromkabel
Einleitung von XLPE-Kabel:
1. Gebrauch des Hochspannungskabels
Hochspannungskabel sind für das örtlich festgelegte Legen von Kraftübertragungs- und Verteilungslinien mit Wechselstrom 50HZ und von Nennspannung 66KV und unten für Kraftübertragung passend.
2. Gebrauchsfunktion
Die maximale Nenntemperatur der Kabelader ist ℃ 90
Während des Kurzschlusszeitraums (die längste Dauer übersteigt nicht 5s), übersteigt die maximale Temperatur der Kabelader ℃ nicht 250
Die umgebende Temperatur, wenn sie Kabel legt, ist nicht niedriger als 0 ℃
Körperliche und elektrische Eigenschaften
No.cores x | Isolierung | Hülle | Äußeres Ø | Gewicht | Gegenwärtige Bewertungen in einer Luft 30℃ | Gegenwärtige Bewertungen begruben 20℃ |
Quersek. | Stärke | Stärke | ca. | ca. |
| Nominal |
Phase | Neutral | Wert |
Millimeter ² | Millimeter | Millimeter | Millimeter | Millimeter | Kilogramm/Kilometer | | |
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |
Eigenschaften und Gebrauch XLPE isolierten Stromkabel:
Das quervernetztes Polyäthylen Isolierstromkabel hat die Eigenschaften der hohen mechanischer Festigkeit, des starken Umweltbelastungswiderstands, der ausgezeichneten elektrischen Leistung und des Widerstands der starken Strömung.
Chemischer Angriff. Darüber hinaus ist das leichte und einfache Produkt bedienungsfreundlich. Dieses Produkt ist für Getriebe und Verteilersysteme mit einer Nennspannung von 0.6/1kv passend.
Es hat die Haupteigenschaften von feuerbeständigen Kabeln. Die Kabel sind nicht einfach, Feuer zu fangen oder fortzufahren, nur innerhalb eines bestimmten Bereiches zu brennen. Es ist für Kraftwerke, U-Bahnen, Tunnels, hohe Gebäude und umfangreiches passend
Dichte verteilte Kabel in den industriellen und Bergbauunternehmen, in den Ölfeldern, in den Kohlengruben und in anderen Plätzen.
Technische Leistung des Netzanschlusskabels
1. Die Bewertung der maximalen Temperatur der PVCisolierkabelader ist 70°C. Wenn ein Kurzschluss (die längste Dauer übersteigt nicht 5S), auftritt, übersteigt die Temperatur am Leiter nicht 160°C.
2. Die maximale Nenntemperatur des Leiters des XLPE-Isolierkabels ist 90℃, tritt Kurzschluss (die längste Dauer übersteigt nicht 5S) auf, und die Temperatur am Leiter übersteigt nicht 250℃.
3. Als isolierte die Installierung von PVC oder umhüllte Kabel, die umgebende Temperatur sollte nicht als 0℃ niedriger sein.
4. Perfekte chemische Stabilität, Säurebeständigkeit, Alkalien, Öle und organische Lösungsmittel und Flammenrückhalter.
Vorteile von Stromkabeln.
1. Es besetzt einen kleinen Bereich. Es wird normalerweise im Boden begraben oder gesetzt zuhause. In den Abzugsgräben und in den Tunnels.
Der Isolierungsabstand zwischen den Linien ist sehr klein, wird kein Turm benutzt, wird weniger Land besetzt, und kein Grundraum wird im Allgemeinen besetzt.
2. Hohe Zuverlässigkeit. Beeinflußt durch Wetterbedingungen und umgebende Umwelt, ist die Übertragungsqualität stabil und die Zuverlässigkeit ist hoch.
3. Es stellt vorteilhaftere Bedingungen für die Entwicklung der Ultrahochspannung und der großen Kapazität wie niedrige Temperatur und supraleitende Kabel zur Verfügung.
4. Große verteilte Kapazitanz.
5. Weniger Wartungsarbeitsbelastung.
6. Die Möglichkeit des Elektroschocks ist klein.
