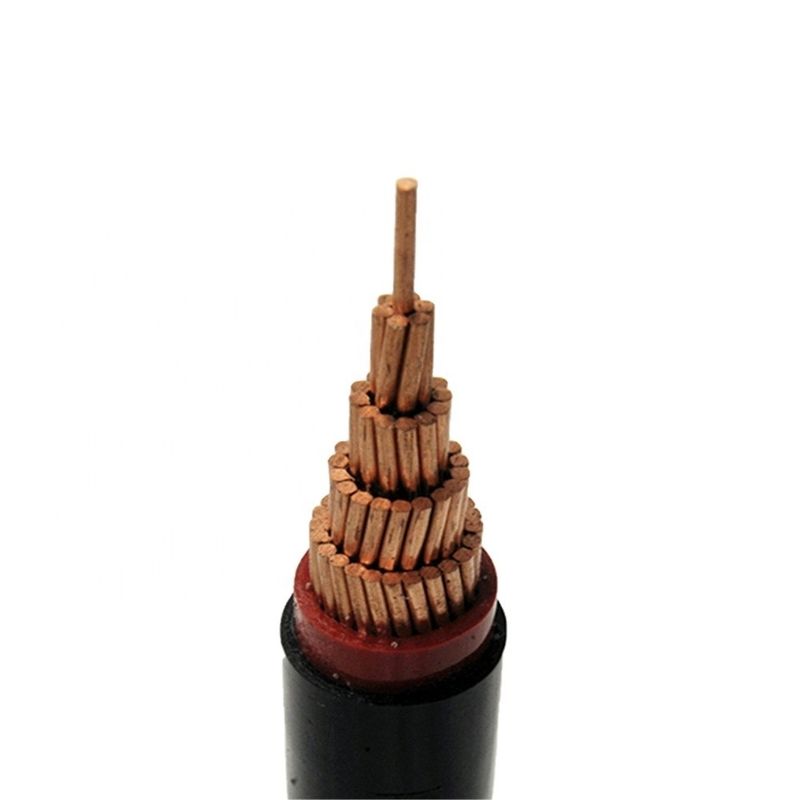

gepanzertes XLPE Isolierkabel des Kupferkern-3-Core der Mittelspannungs-
1. XLPE-Kabelstandard:
Entsprechend GB12706 (gleichwertig mit IEC60502), kann es entsprechend ASTM-, BS-, LÄRM- und AS-/NZSstandards oder anderen Standards auch hergestellt werden.
2. Nennspannung von XLPE-Kabel:
0.6 / 1KV 6/10KV; 8,7/15KV; 12/20KV; 18/20KV; 21/35KV; 6/35KV
3. Die Struktur von XLPE-Kabel:
Leiter: kupfern oder Aluminium
Isolierung: XLPE
Innere Hülle: PVC oder PET
Rüstung: galvanisierter Stahlstreifen, galvanisierte Stahldraht
Äußere Hülle: PVC oder PET
Nr., Zahl von Kabelquerschnitten: 1 Kern (einkernig), 2 Kerne (Zweikern), 3 Kerne, 4 Kerne (4 Kerne mit gleicher Querschnittsfläche oder 3 Kerne mit gleicher Querschnittsfläche + 1 neutraler Kern mit kleiner Querschnittsfläche), Kern 5 (5 3 gleich-Kreuz-Schnittbereichskerne + neutrale Kerne von 2 Klein-bereich oder 4 gleiche Querschnittsflächen + neutraler Kern von 1 Klein-bereich. Wir stellen die gepanzerten und unarmored Arten für die oben genannten Kabel zur Verfügung.
Es kann entsprechend Kundenanforderungen auch gemacht werden.
4. Eigenschaften von XLPE-Kabel:
a. Die maximale langfristige Betriebstemperatur von XLPE isolierte Kabel ist 90°C
b. Die Installationstemperatur des Kabels sollte nicht als 0°C niedriger sein
c. Die maximale Kurzschlusstemperatur übersteigt nicht 250°C und übersteigt nicht 5 Sekunden
d. Ohne genügende mechanische ziehende Kraft kann es nicht ohne Beschränkung gelegt werden, können einkernige Kabel nicht in Eisenrohre gelegt werden, oder die Kabel können mit aufgerollten Eisenwerkzeugen geregelt werden
5. Beschreibung u. Anwendung von XLPE-Kabel:
| ART |
NAME |
Hauptanwendung |
| CU-Kern |
AL-Kern |
|
|
| YJV/YJY |
YJLV/YJLY |
XLPE isolierte, PVC/PE umhülltes Stromkabel |
Für das Legen Innen, Tunnel, Kanal und Untergrund. Unfähig, externe mechanische Kräfte tragen zu tragen, aber die Zugkraftkraft während gelegt |
| YJV22/YJV23 |
YJLV22/YJLV23 |
XLPE isolierte, gepanzerte das Stahlband, PVC/PE umhülltes Stromkabel |
Für das Legen Innen, Tunnel, Kanal und Untergrund. Fähig, externe mechanische Kräfte zu tragen, aber unfähig, große ziehende Kraft zu tragen |
| YJV32/YJV33 |
YJLV32/YJLV33 |
XLPE isolierte, der dünne gepanzerte Stahldraht, PVC/PE umhülltes Stromkabel |
Für das Legen in Welle, Wasseruntertagewillensgroße Unebenheit. Fähig, externe mechanische Kräfte und mäßige ziehende Kraft zu tragen |
| YJV42/YJV43 |
YJLV42/YJLV43 |
XLPE isolierte, der starke gepanzerte Stahldraht, PVC/PE umhülltes Stromkabel |
Für das Legen in Wasser und in Meeresgrund. Fähig, Überdruck und ziehen Kraft zu tragen |
6. Vorteile:
Eine Art. Ausgezeichnete elektrische und mechanische Eigenschaften
b. Bester Widerstand zur chemischen Korrosion und thermisches Altern, Umweltbelastung und Flamme Retardancy
C., einfache Struktur, bedienungsfreundlich
d. reduzierte Kosten
