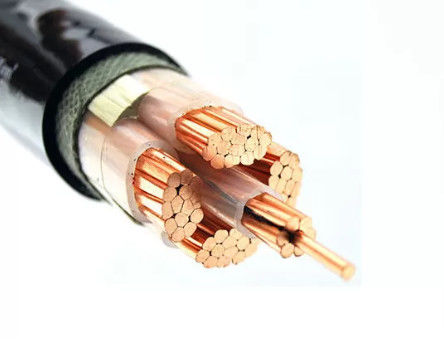

Hochspannungs-XLPE Isolierkabel für Kraftwerke, Residental-Verbindungen

Hochspannungs-XLPE Isolierkabel für Kraftwerke, Residental-Verbindungen

Schnelle Details

-------------------------------------------------------

– Nennquerschnitt: 2X70 Millimeter2

– Gesamtdurchmesser Ø ca.: 22.0mm

– Nettogewicht ungefähr: 1591 kg/km

– Leiter DC beständig an 20°C: 0,27 Ω/km

Elektrische Eigenschaften

-------------------------------------------------------

– Nennspannung Uo/U (Um): 600/1000 V

– Maximale gegenwärtige Bewertungsluft 30°C: 287 A

– Maximale gegenwärtige Bewertung begrabenes 20°C: 337 A

– Maximaler DC-Widerstand, Leiter 20°C: 0.27Ω/Kilometer

– Prüfspannung: 4000 V

Maßeigenschaften

-------------------------------------------------------

– Nennquerschnitt: 70 Millimeter2

– Nein von Leitern: sondern Sie Kern 2 aus

– Isolierungsstärke: 1.1mm

– Nennwert der Hüllenstärke: 1,9 Millimeter

– Maximaler Gesamtdurchmesser Ø: 22,0 Millimeter

– Ungefähres Gewicht: 1591 kg/km

Verwendungseigenschaften

-------------------------------------------------------

– Normalbetriebshöchsttemperatur: °C 90

– Kurzschlusstemperatur: +250°C (Kurzschlussdauermaximum 5 s)

– während der Installation bis zu -5°C

– Temperaturspanne: - 20 zu + °C 90

– Minimaler Biegungsradius: 15 x-Kabel Ø

Standards

-------------------------------------------------------

International: Iec 60502-1
Staatsangehöriger: GB T 12706.1-2008

Baueigenschaften

-------------------------------------------------------
1. Leiter
– Bloßer kupferner Leiter, Klasse 2 bis Iec 60228

– Für kleinere Größen, ein fester runder Leiter, Klasse 1
2. Isolierung: XLPE-Mittel

3. Füller: Pp.-Füller
4. äußere Hülle: PVC-Mittel
5. Hüllenfarbe: Schwarzes

Anmerkung:

falls erforderlich für eine bestimmte Anwendung, sind andere Farben verfügbar.

EMPFOHLENE EINRICHTUNGSparameter

-------------------------------------------------------

Für sofortiges Zitat/Versorgungen bitte sich vergewissern, dass Ihre Untersuchungen und Ihre Aufträge seien Sie
Sichern der folgenden Daten:

1 - Internationaler oder spezieller Standard. (Wechselweise, die genaue Verwendung des Kabels.)
2 - Nennspannung.
3 - Kupfer- oder Aluminiumleiter.
4 - Größe jedes Leiters.
5 - Isoliermaterial: XLPE oder andere.
6 - Zahl und Identifizierung von Leitern.
7 - andere Anforderungen.
8 - Verpackung.
9 - erforderliche Lieferfrist.
10 - erforderliche Gültigkeit.
