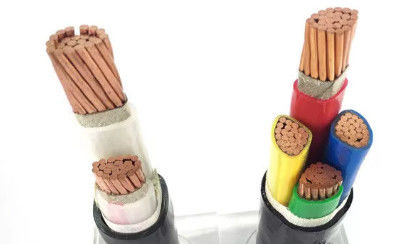

Unarmoured XLPE Isolierkabel Iecs 60502-1 mit Cu - Leiter-langlebiges Gut
Anwendungen
Diese Kabel werden für Stromversorgung im Niederspannungsinstallationssystem benutzt, sie sind passend für Installation herein zuhause und draußen, in den Kabelrohren, unter Boden, in der Energie und in den Schaltanlagen, lokale Energieverteilungen, Industrieanlagen, wo es kein Risiko des mechanischen Schadens gibt.
Details
1. Leiter
------------------------------------------------------------------------------------------------------
Die Leiter stimmen entweder von Klasse 1 oder von Klasse 2 des einfachen oder Metall-überzogenen getemperten Kupfers oder vom einfachen Aluminium oder von der Aluminiumlegierung oder von Klasse 5 des einfachen oder Metall-überzogenen Kupfers mit Iec 60228 überein.
2. Isolierung
------------------------------------------------------------------------------------------------------
XLPE-Material und -stärke sind gemäß Iecs 60502 oder BS 5467, die für Dauerbetrieb 90°C veranschlagt werden.
3. Versammlung/innere Bedeckung
------------------------------------------------------------------------------------------------------
Die inneren Bedeckungen werden verdrängt werden oder eingehüllt möglicherweise. Für Kabel mit Kreiskernen, ausgenommen Kabel mit mehr als fünf Kernen, eine eingehüllte innere Bedeckung die Erlaubnis gehabt werden, nur wenn die Lücken zwischen den Kernen im Wesentlichen gefüllt werden. Eine passende Mappe wird vor Anwendung einer verdrängten inneren Bedeckung die Erlaubnis gehabt. Das Material ist mit dem Isoliermaterial kompatibel, sind die Materialien, die für innere Bedeckungen und Füller benutzt werden, passend für die Betriebstemperatur des Kabels und mit dem Isoliermaterial kompatibel. Für freie Kabel des Halogens sind die innere Bedeckung und die Füller auch Halogen zusammensetzen frei.
4. Rüstung
------------------------------------------------------------------------------------------------------
Aluminium/galvanisierte die Stahl-/Stahldrähte, die schraubenartig über der inneren Bedeckung gemäß Iecs 60502-1 angewendet wurden, oder Doppeltaluminium-/Stahlbänder und Kupfer/konservierter Kupferdraht können auf Anfrage hergestellt auch sein.
5. äußere Hülle
------------------------------------------------------------------------------------------------------
Äußere Hülle ist von verdrängter PVC-Art ST1/ST2 gemäß Iecs 60502-1, Polyäthylenart ST3/ST7, Halogen frei Verbund-ST8, Polychloroprene, chlorosulfonated Polyäthylen, oder ähnliche Polymere, Art SE1 sind auch auf Anfrage verfügbar.
Parameter
| No.cores x Quersek. |
Isolierung Stärke |
Hülle Stärke Nominal Wert |
Äußeres Ø ca. |
Gewicht ca. |
Gegenwärtige Bewertungen in einer Luft 30℃ | Gegenwärtige Bewertungen begruben 20℃ | maximaler DC-Widerstand an 20℃ |
| Millimeter ² | Millimeter | Millimeter | Millimeter | Kilogramm/Kilometer | A | A | Ω/km |
| 2×2.5 | 0,7 | 1,8 | 10,6 | 140 | 37 | 54 | 7,41 |
| 2×4.0 | 0,7 | 1,8 | 11,6 | 192 | 47 | 70 | 4,61 |
| 2×6.0 | 0,7 | 1,8 | 12,6 | 245 | 60 | 86 | 3,08 |
| 2×10 | 0,7 | 1,8 | 15,2 | 362 | 84 | 115 | 1,83 |
| 2×16 | 0,7 | 1,8 | 16,6 | 514 | 113 | 149 | 1,15 |
| 2×25 | 0,9 | 1,8 | 19,8 | 734 | 150 | 191 | 0,73 |
| 2×35 | 0,9 | 1,8 | 17,2 | 968 | 185 | 231 | 0,52 |
| 2×50 | 1,0 | 1,8 | 19,4 | 1190 | 226 | 275 | 0,39 |
| 2×70 | 1,1 | 1,9 | 22,0 | 1591 | 287 | 337 | 0,27 |
| 2×95 | 1,1 | 2,0 | 24,6 | 2117 | 354 | 405 | 0,19 |
| 2×120 | 1,2 | 2,1 | 27,4 | 2617 | 431 | 463 | 0,15 |
| 2×150 | 1,4 | 2,2 | 30,2 | 3239 | 494 | 522 | 0,12 |
| 2×185 | 1,6 | 2,3 | 34,0 | 5126 | 592 | 591 | 0,10 |
