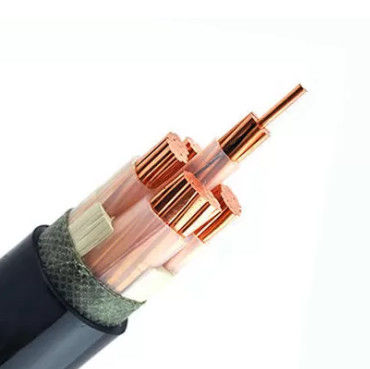

Gepanzertes XLPE isolierte Untertagekabel des Stromkabel-/PVC des Mittel-XLPE
BAU:
1. LEITER
– Bloßer kupferner Leiter, Klasse 2 bis Iec 60228
2. ISOLIERUNG
– XLPE-Mittel
3. ÄUSSERE HÜLLE:
– PVC-Mittel
Hüllenfarbe:
– Schwarzes
ANWENDUNGEN:
Stromkabel für Energieversorgung sind in Freilicht, herein unterirdisch zuhause in Kabelrohre, in Kraftwerke, in residental Verbindungen und in Straßenbeleuchtung sowie in Teilnehmernetze installiert, in denen mechanische Schäden nicht erwartet werden sollen.
*Note: falls erforderlich für eine bestimmte Anwendung, sind andere Farben verfügbar.
KÖRPERLICHE UND ELEKTRISCHE EIGENSCHAFTEN:
No.cores x |
Isolierung |
Hülle |
Äußeres Ø |
Gewicht |
Gegenwärtige Bewertungen in einer Luft 30℃ |
Gegenwärtige Bewertungen begruben 20℃ |
maximaler DC-Widerstand an 20℃ |
Millimeter ² |
Millimeter |
Millimeter |
Millimeter |
Kilogramm/Kilometer |
A |
A |
Ω/km |
5×4 |
0,7 |
1,8 |
14,7 |
320 |
38 |
48 |
4,61 |
5×6 |
0,7 |
1,8 |
15,8 |
427 |
48 |
60 |
3,08 |
5×10 |
0,7 |
1,8 |
18,6 |
636 |
66 |
81 |
1,83 |
5×16 |
0,7 |
1,8 |
21,3 |
941 |
88 |
107 |
1,15 |
5×25 |
0,9 |
1,8 |
25,7 |
1441 |
118 |
137 |
0,73 |
5×35 |
0,9 |
1,8 |
28,4 |
1853 |
144 |
165 |
0,52 |
5×50 |
1,0 |
2,0 |
32,9 |
2616 |
177 |
196 |
0,39 |
5×70 |
1,1 |
2,1 |
38,2 |
3578 |
227 |
244 |
0,27 |
5×95 |
1,1 |
2,3 |
43,4 |
4843 |
277 |
288 |
0,19 |
5×120 |
1,2 |
2,4 |
47,9 |
6110 |
325 |
329 |
0,15 |
5×150 |
1,4 |
2,6 |
53,8 |
7421 |
375 |
369 |
0,12 |
5×185 |
1,6 |
2,8 |
59,6 |
9191 |
433 |
418 |
0,10 |
5×240 |
1,7 |
3,0 |
66,5 |
11763 |
518 |
488 |
0,08 |
5×300 |
1,8 |
3,2 |
73,4 |
14595 |
625 |
555 |
0,06 |
