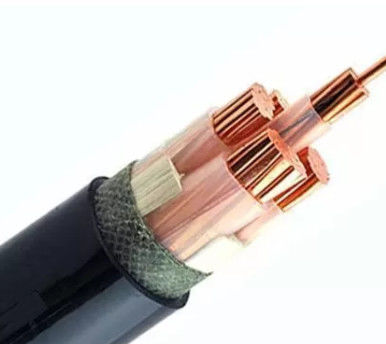

PVC umhülltes XLPE Isolierkabel mit bloßem kupfernem Leiter der Klassen-2
STANDARDS
International: Iec 60502-1
Staatsangehöriger: GB T 12706.1-2008
BAU:
1. LEITER
– Bloßer kupferner Leiter, Klasse 2 bis Iec 60228
2. ISOLIERUNG
– XLPE-Mittel
3. FÜLLER
– Pp.-Füller
Band 4.Wrapping
Im Falle des gepanzerten Kabels:
5. INNERE HÜLLE
– PVC-Mittel
6. RÜSTUNG
– Galvanisiertes doppeltes Stahlband.
7. ÄUSSERE HÜLLE:
– PVC-Mittel
Hüllenfarbe:
– Schwarzes
ANWENDUNGEN:
Stromkabel für Energieversorgung sind in Freilicht, herein unterirdisch zuhause in Kabelrohre, in Kraftwerke, in residental Verbindungen und in Straßenbeleuchtung sowie in Teilnehmernetze installiert, in denen mechanische Schäden nicht erwartet werden sollen.
Parameter
No.cores x Quersek. |
Isolierung Stärke |
Nominal Hülle Stärke |
Äußeres Ø ca. |
Gewicht ca. |
Gegenwärtige Bewertungen in einer Luft 30℃ | Gegenwärtige Bewertungen begruben 20℃ | |
Phase | Neutral | ||||||
Millimeter ² | Millimeter | Millimeter | Millimeter | Millimeter | Kilogramm/Kilometer | A | A |
4×4+1×2.5 | 0,7 | 0,7 | 1,8 | 14,2 | 320 | 38 | 48 |
4×6+1×4.0 | 0,7 | 0,7 | 1,8 | 15,6 | 427 | 48 | 60 |
4×10+1×6.0 | 0,7 | 0,7 | 1,8 | 18,1 | 636 | 66 | 81 |
4×16+1×10 | 0,7 | 0,7 | 1,8 | 20,8 | 941 | 88 | 107 |
4×25+1×16 | 0,9 | 0,7 | 1,8 | 24,9 | 1441 | 118 | 137 |
4×35+1×16 | 0,9 | 0,7 | 1,8 | 27,1 | 1853 | 144 | 165 |
4×50+1×25 | 1,0 | 0,9 | 1,9 | 31,6 | 2616 | 177 | 196 |
4×70+1×35 | 1,1 | 0,9 | 2,1 | 36,5 | 3578 | 227 | 244 |
4×95+1×50 | 1,1 | 1,0 | 2,2 | 41,6 | 4843 | 277 | 288 |
4×120+1×70 | 1,2 | 1,1 | 2,4 | 46,3 | 6110 | 325 | 329 |
4×150+1×70 | 1,4 | 1,1 | 2,5 | 51,2 | 7421 | 375 | 369 |
4×185+1×95 | 1,6 | 1,1 | 2,7 | 56,8 | 9191 | 433 | 418 |
4×240+1×120 | 1,7 | 1,2 | 2,9 | 63,2 | 11763 | 518 | 488 |
4×300+1×150 | 1,8 | 1,4 | 3,1 | 70,0 | 14595 | 625 | 555 |
