| MOQ: | Verhandelbar |
| Preis: | negotiable |
| Standard Packaging: | Eisen-hölzerne Trommel oder ganze hölzerne Trommel |
| Delivery Period: | 8-15 Tage |
| Payment Method: | L / C, T / T |
| Supply Capacity: | 100KM PRO MONAT |

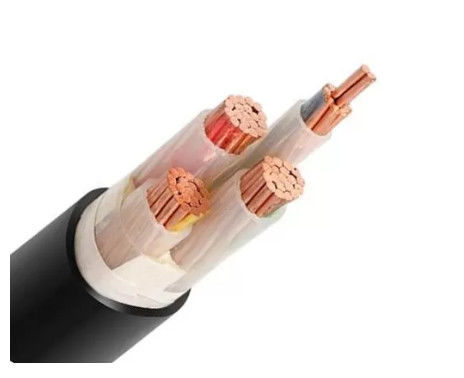

0.6/1 KV 3+1/2 Kern-XLPE Isolierkabel für Energieversorgung, Untergrund
XLPE Isolierkabel ANWENDUNGEN:
Stromkabel für Energieversorgung sind in Freilicht, herein unterirdisch zuhause in Kabelrohre, in Kraftwerke, in residental Verbindungen und in Straßenbeleuchtung sowie in Teilnehmernetze installiert, in denen mechanische Schäden nicht erwartet werden sollen.
XLPE Isolierkabel BAU:
1. LEITER
– Bloßer kupferner Leiter, Klasse 2 bis Iec 60228
2. ISOLIERUNG
– XLPE-Mittel
3. FÜLLER
– Pp.-Füller
4. ÜBERSTREIFEN
Im Falle der gepanzerten Kabel:
5. INNERE HÜLLE
– PVC-Mittel
6. RÜSTUNG
– Galvanisiertes doppeltes Stahlband.
7. ÄUSSERE HÜLLE:
– PVC-Mittel
Hüllenfarbe:
– Schwarzes
*Note: falls erforderlich für eine bestimmte Anwendung, sind andere Farben verfügbar.
VERWENDUNGS-EIGENSCHAFTEN
| Zulässige Betriebstemperatur am Leiter | +90°C |
| Kurzschlusstemperatur (Dauermaximum 5 s) | °C 250 |
| Minimale Installationstemperatur | sollte nicht als 0°C niedriger sein |
| Zulässige Zugspannung des max. Leiters | 50 N-/mm² |
| Minimaler Biegungsradius | 15 x-Kabel Ø |
KÖRPERLICHE UND ELEKTRISCHE EIGENSCHAFTEN:
| No.cores x Quersek. |
Isolierung Stärke |
Hülle Stärke Nominal Wert |
Äußeres Ø ca. |
Gewicht ca. |
Gegenwärtige Bewertungen in einer Luft 30℃ | Gegenwärtige Bewertungen begruben 20℃ | |
| Phase | Neutral | ||||||
| Millimeter ² | Millimeter | Millimeter | Millimeter | Millimeter | Kilogramm/Kilometer | A | A |
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |
| 3×50+1×25 | 1,0 | 0,9 | 1,8 | 27,7 | 1951 | 173 | 198 |
| 3×70+1×35 | 1,1 | 0,9 | 1,9 | 31,9 | 2662 | 222 | 246 |
| 3×95+1×50 | 1,1 | 1,0 | 2,1 | 36,2 | 3578 | 271 | 293 |
| 3×120+1×70 | 1,2 | 1,1 | 2,2 | 39,9 | 4567 | 318 | 334 |
| 3×150+1×70 | 1,4 | 1,1 | 2,3 | 45 | 5514 | 370 | 375 |
| 3×185+1×95 | 1,6 | 1,1 | 2,5 | 49,4 | 6850 | 427 | 422 |
| 3×240+1×120 | 1,7 | 1,2 | 2,7 | 54,9 | 8741 | 507 | 492 |
| 3×300+1×150 | 1,8 | 1,4 | 2,9 | 62,9 | 11052 | 599 | 560 |
|
|
