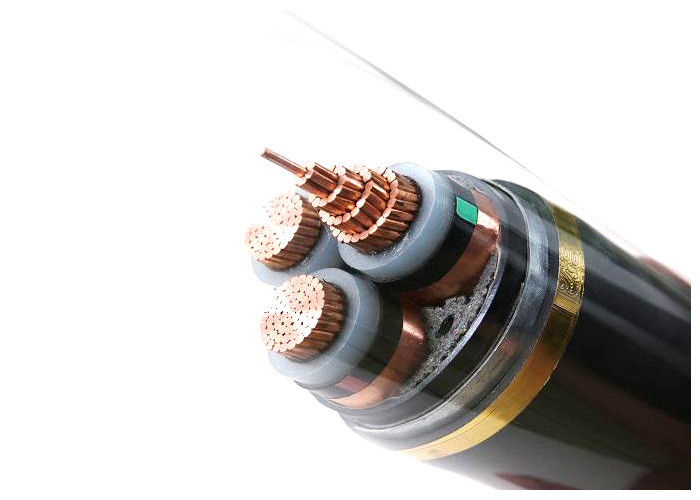

XLPE Isoliertes 3,6 kV/6 kV IEC60502-2 STA MV Stromkabel
Anwendung
Auf Schächte, Wasser und Boden, die den größeren positiven Druck aushalten können, auftragen.Medienspannung XLPE Isoliertes Stromkabel wird zur Übertragung und Verteilung von Strom in Stromübertragungs- und Verteilernetzwerken von 35 kV oder weniger verwendetEs wird in der Regel in Bereichen wie Strom, Bauwesen, Bergbau, Metallurgie, petrochemische Industrie und Kommunikation angewendet, um das isolierte Stromkabel aus Ölpapier vollständig zu ersetzen.
Eigentum
Dieses Produkt ist für die Stromübertragungs- und Verteilungsleitung mit Wechselstrom-Nennspannung ((U0/U) von 3,6 kV-26/36 kV-System anwendbar.und Tray) und Boden ((direkt vergraben, Kabelgraben, Rohre usw.) je nach Unterschied der Schutzschichtstruktur.
1.Die höchstzulässige Betriebstemperatur des Leiters für die langfristige Arbeit beträgt 90 Grad.
2.In Kurzschluss (max. langfristige Temperatur beträgt nicht mehr als 5 Sekunden) beträgt die höchste Temperatur für den Leiter nicht mehr als 250 Grad.
3.Das Kabel wird ohne horizontale Abfallgrenze gelegt.Die Umgebungstemperatur sollte bei der Verlegung nicht unter 0 liegen.Andernfalls sollte es vorgeheizt werden.
4.Exzellente elektrische Leistung, chemische Korrosionsbeständigkeit.
5.Sie können bei Verlegung eine empfehlenswerte Traktion aushalten.Sie können von außen Traktion aushalten.Nach dem Verbrennen bleiben geringe Rauchemissionen ohne Halogen.Verzögerung der Verbrennung des Kabels.
Bauwesen
| Leiter |
Kompakte Kupferleiter mit Strang, Klasse 2 nach IEC 60228 |
| Kreisförmiger Kupferleiter, Klasse 1 nach IEC 60228 |
| Flexibler Kupferleiter mit Strang, Klasse 5 nach IEC 60228 |
| Leiterbildschirm |
Halbleiter |
| Isolierung |
XLPE ((Polyethylen mit Querverbindung) |
| Isolierbildschirm |
Halbleiter |
| Metallschild |
Kupferbandschirm oder Kupferdraht & Kupferbandschild |
| Füllstoff |
Fillerstreifen |
| Verpackungsband |
Verpackungsteppiche aus nicht gewebten Stoffen oder aus anderen Stoffen |
| Innenbelag |
Extrudiertes PVC oder LSOH |
| Rüstung |
Stahlbandrüstung |
| Gesamtschicht |
PVC, FR-PVC, PE oder LSOH |
Spezifikationen
| MV ((6 bis 35kv) Stromkabel |
| Modell und Beschreibung Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Nummer des Kerns |
Durchschnitt des Leiters (mm2) |
| xlpe-Dämmung |
1 Kern 3 Kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2 |
| Cu-Kern |
Al Core |
| YJV, N2XSY;PVC-verhülltes Stromkabel |
YJLV, NA2XSY; PVC-verhülltes Stromkabel |
| YJV22; Stahlband gepanzert, PVC-verhülltes Stromkabel |
YJLV22; Stahlband gepanzerter, PVC-verhülltes Stromkabel |
| YJV32, YJV42; Stahldraht gepanzert, PVC-verhülltes Stromkabel |
YJLV32, YJLV42; Stahldraht gepanzerter, PVC-verhülltes Stromkabel |
| PVC-Dämmung |
| Cu-Kern |
Al Core |
| VV(VY);PVC(PE) umhülltes Stromkabel |
VLV(VLY);PVC(PE) umhülltes Stromkabel |
| VV22(VV23); Stahlband gepanzerter, PVC(PE) geschütztes Stromkabel |
VLV22(VLV23); Stahlband gepanzerter, PVC(PE) geschütztes Stromkabel |
| VV32(VV33),VV42(VV43); Stahldraht mit Verkleidung, PVC(PE) mit Umhüllung |
VLV32(VLV33),VLV42(VLV43); Stahldraht mit Verkleidung, PVC(PE) mit Umhüllung |
Technische Daten
| Testspannung |
6 / 10 kV |
[kV] |
21 / 5 Minuten. |
| |
12 / 20 kV |
[kV] |
42 / 5 Minuten. |
| |
18 / 30 kV |
[kV] |
63 / 5 Minuten. |
| Temperaturbereich |
in Bewegung |
|
-20°C bis +90°C |
| |
festgesetzt |
|
-20°C bis +90°C |
| Betriebstemperatur |
Kurzschluss |
°C |
250 |
| Kurzschlusszeit |
Maximal. |
[sec] |
5 |
| Biegeradius |
Min. |
x Durchmesser |
15 |
| Entflammbarkeit |
Standard |
|
Einheitliche Prüfverfahren |
| Name: Querschnitt des Leiters |
Stränge Nr./Dia. von Leiter |
Isolationsdicke |
Innenhülle Dicke |
Stahlbanddicke |
Ausmaß der Umhüllung |
Ungefähr. |
Ungefähr. |
Max. DC-Widerstand des Leiters (20 °C) |
Prüfspannung AC |
Aktuelles Rating |
| mm2 |
PC/mm |
mm |
mm |
mm |
mm |
(mm) |
in kg/km |
Ohm/km |
KV/5min |
In der Luft (A) |
Im Boden (A) |
| 3 × 35 |
7/2.52 |
5.5 |
1.8 |
2 mal 0.5 |
2.9 |
58.0 |
4840 |
0.524 |
42 |
140 |
155 |
| 3 × 50 |
10/2.52 |
5.5 |
1.8 |
2 mal 0.5 |
3.0 |
61.0 |
5463 |
0.387 |
42 |
165 |
180 |
| 3 × 70 |
14/2.52 |
5.5 |
2.0 |
2 mal 0.5 |
3.1 |
65.0 |
6446 |
0.268 |
42 |
210 |
220 |
| 3 × 95 |
19/2.52 |
5.5 |
2.0 |
2 mal 0.5 |
3.2 |
68.0 |
7457 |
0.193 |
42 |
255 |
265 |
| 3 × 120 |
Ich bin rund um die Uhr da.52 |
5.5 |
2.0 |
2 mal 0.5 |
3.3 |
71.0 |
8459 |
0.153 |
42 |
290 |
300 |
| 3 × 150 |
30/2.52 |
5.5 |
2.2 |
2 mal 0.5 |
3.4 |
75.0 |
10555 |
0.124 |
42 |
330 |
340 |
| 3 × 185 |
37/2.52 |
5.5 |
2.2 |
2 mal 0.5 |
3.5 |
78.0 |
11925 |
0.0991 |
42 |
375 |
380 |
| 3 × 240 |
48/2.52 |
5.5 |
2.2 |
2 mal 0.8 |
3.7 |
83.0 |
13959 |
0.0754 |
42 |
435 |
435 |
| 3 × 300 |
61/2.52 |
5.5 |
2.2 |
2 mal 0.8 |
3.9 |
88.0 |
16314 |
0.0601 |
42 |
495 |
485 |
| 3 × 400 |
61/2.97 |
5.5 |
2.3 |
2 mal 0.8 |
4.1 |
95.0 |
19032 |
0.047 |
42 |
565 |
520 |
Eigenschaften des Produkts:
- Ausgezeichnete elektrische und physikalische Eigenschaften - viel weniger Stromübertragungsverluste, Energieeinsparung.
- Fähigkeit zur Übertragung großer Ströme - Höhere Betriebstemperatur.
- Höhere Festigkeit und Stabilität - Gegen thermische Verformung, Spannungsspalten sowie thermisches Altern.
- Einfache Installation - Keine Beschränkung des Linienlayouts und Topographie oder Höhenbeschränkungen.
- Wartungsfrei - lange Lebensdauer bis zu 60 Jahre.
