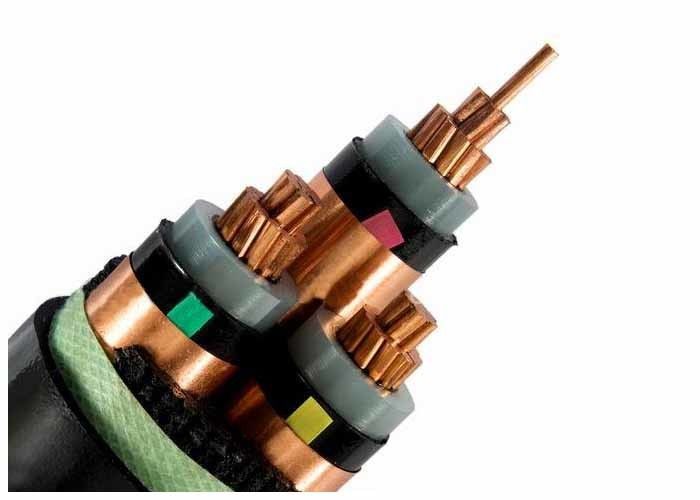

N2XSRY 12/20KV3 X300SQMM CU / CTS / PVC XLPE Insulated Cable High Voltage
  • N2XSRY 12/20KV3 X300SQMM CU / CTS / PVC XLPE Insulated Cable High Voltage
  • N2XSRY 12/20KV3 X300SQMM CU / CTS / PVC XLPE Insulated Cable High Voltage
  • N2XSRY 12/20KV3 X300SQMM CU / CTS / PVC XLPE Insulated Cable High Voltage
N2XSRY 12/20KV3 X300SQMM CU / CTS / PVC XLPE Insulated Cable High Voltage

N2XSRY 12/20KV3 X300SQMM CU / CTS / PVC XLPE Insulated Cable High Voltage

Herkunftsort China
Markenname QINGDAO YICABLE CABLE
Zertifizierung CE/KEMA/TUV/ISO
Produktdetails
Prüfspannung:
42KV
Schild:
Kupferband
Isolierfarbe:
Braun, Blau. Rot
Jacke:
PVC
Leiter:
Verseiltes Kupfer
Probe:
Verfügbar
Garantie:
2 Jahre
Hervorheben:

xlpe electrical cable

,

cross linked polyethylene cable

Zahlungs- und Versandbedingungen
Min Bestellmenge
500m
Preis
USD 0.16-2.88/M
Verpackung Informationen
Hölzerne Trommel
Lieferzeit
7 Tage
Zahlungsbedingungen
L/C, T/T
Versorgungsmaterial-Fähigkeit
86932KM/Week
Produktbeschreibung

N2XSRY 12/20KV3 x300SQMM CU/XLPE/CTS/PVC XLPE isoliertes Stromkabel Hochspannung



Anwendungen: XLPE Isoliertes Kabel wird als Stromverteilungs- und Übertragungsleitung bei Nennspannung verwendet
12/20 kV

Bauwesen:

Leiter Kupferleiter nach IEC 60228,Klasse 2
Kreisförmige oder kreisförmige Leiter
Isolierung XLPE (Cross-Linked Polyethylen) bei 90°C, viele Farben optional
Metallschirm optional Kupferband oder Kupferdraht, geflochten, optional
Hülle PVC oder FR-PVC Typ ST2 bis IEC 60502, schwarz oder rot oder individuell


Ratschläge zur Bestellung

Nennspannung
Anwendungsstandard: IEC/BS/UL/GB
Anzahl der Kerne
Größe und Konstruktion des Leiters
Typ der Isolierung
Gepanzerte oder ungepanzerte.
Die Notwendigkeit einer Hülle
Längen des Kabels und Verpackungsanforderungen
Sonstige Voraussetzung


Technische Daten:Nennspannung 8,7/15 kV
Maximale Leitertemperatur: unter normalen (90°C), Notfall (130°C) oder Kurzschlussbedingungen nicht mehr als 5 s (250°C).
Min. Umgebungstemperatur 0 oC, nach der Montage und nur, wenn das Kabel in einer festen Position ist
Min. Biegeradius: 20 x Kabel-O.D. für einen einzigen Kern ohne Panzerung
15 x Kabel O.D. für Mehrkern ohne Panzerung
15 x Kabel O.D. für Einzelkern mit Panzerung
12 x Kabel O.D. für Multi-Kern mit Panzerung

Standards:International: IEC 60502, IEC 60228, (nur für den FR-Typ)
China: GB/T 12706, (GB/T 18380-3 nur für den FR-Typ)
Andere Normen wie BS, DIN, VDE und ICEA auf Anfrage

Einrichtung

1Die Installationstemperatur darf 20°C nicht übersteigen.
2Der Biegeradius des Kabels sollte nicht weniger als 8 mal sein.

Technischer Parameter:



Name: Querschnitt des Leiters Stränge Nr./Dia. von Leiter Isolationsdicke Ausmaß der Umhüllung Ungefähr. Ungefähr.Gewicht Max. DC-Widerstand des Leiters (20 °C) Prüfspannung AC Aktuelles Rating
mm2 PC/mm mm mm (mm) in kg/km Ohm/km KV/5min In der Luft (A) Im Boden (A)
1 × 25 7/2.14 4.5 1.8 23.0 598 0.727 30.5 140 150
1 × 35 7/2.52 4.5 1.8 24.0 680 0.524 30.5 175 180
1 × 50 10/2.52 4.5 1.9 25.0 804 0.387 30.5 205 215
1 × 70 14/2.52 4.5 1.9 27.0 984 0.268 30.5 260 265
1 × 95 19/2.52 4.5 2 29.0 1201 0.193 30.5 315 315
1 × 120 Ich bin rund um die Uhr da.52 4.5 2 30.0 1490 0.153 30.5 365 360
1 × 150 30/2.52 4.5 2.1 32.0 1765 0.124 30.5 415 405
1 × 185 37/2.52 4.5 2.1 34.0 2091 0.0991 30.5 475 455
1 × 240 48/2.52 4.5 2.2 36.0 3034 0.0754 30.5 565 530
1 × 300 61/2.52 4.5 2.4 39.0 3672 0.0601 30.5 645 595
1 × 400 61/2.97 4.5 2.4 42.0 4646 0.0470 30.5 750 680
1 × 500 61/3.23 4.5 2.5 45.0 5651 0.0366 30.5 865 765
1 × 630 61/3.50 4.5 2.5 50.0 7154 0.0283 30.5 990 860
1 × 800 91/3.20 4.5 2.7 55.0 8750 0.0221 30.5 1140 950
1 × 1000 91/3.75 4.5 2.9 59.0 10727 0.0176 30.5 1250 1040
3 × 25 7/2.14 4.5 2.4 46.0 2573 0.727 30.5 120 125
3 × 35 7/2.52 4.5 2.6 48.0 2985 0.524 30.5 145 155
3 × 50 10/2.52 4.5 2.7 51.0 3529 0.387 30.5 175 180
3 × 70 14/2.52 4.5 2.8 55.0 4197 0.268 30.5 220 220
3 × 95 19/2.52 4.5 2.9 58.0 5230 0.193 30.5 265 265
3 × 120 Ich bin rund um die Uhr da.52 4.5 3.0 61.0 6120 0.153 30.5 305 300
3 × 150 30/2.52 4.5 3.1 64.0 7207 0.124 30.5 350 340
3 × 185 37/2.52 4.5 3.2 68.0 8378 0.0991 30.5 395 380
3 × 240 48/2.52 4.5 3.4 73.0 10177 0.0754 30.5 470 435
3 × 300 61/2.52 4.5 3.5 77.0 12159 0.0601 30.5 535 485
3 × 400 61/2.97 4.5 3.8 86.0 15641 0.0470 30.5 610 520


Verpackung und Versand:Wir sind in der Lage, die strengsten Lieferpläne zu erfüllen, je nach Bestellung.Die Einhaltung der Frist ist immer oberste Priorität, da jede Verzögerung bei der Lieferung von Kabel zu einer Verzögerung des Gesamtprojekts und zu einer Kostenüberschreitung führen kann.
Das Kabel wird in Holzrollen, Wellpappen und Spulen geliefert.Die erforderliche Kennzeichnung ist nach Maßgabe der Kundenanforderung mit einem wetterfestem Material auf der Außenseite der Trommel zu drucken..
