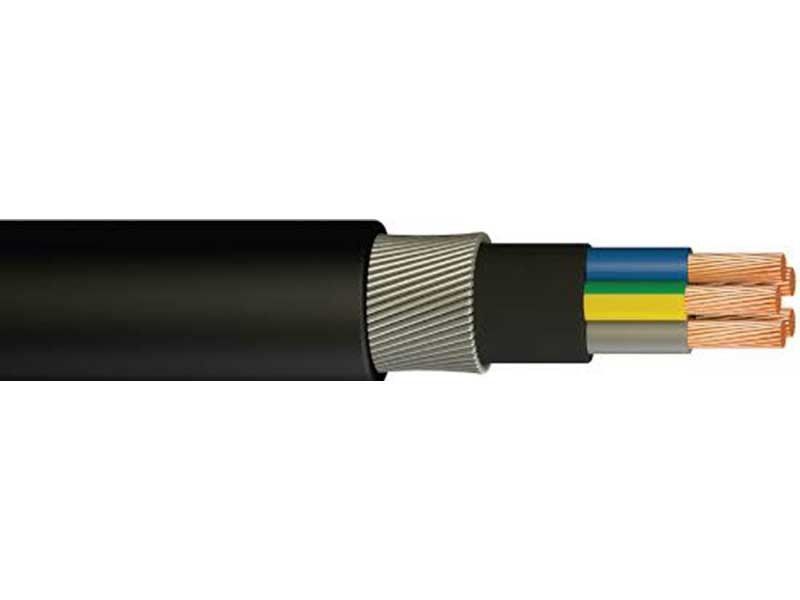

BS 7889 Niederspannungs-XLPE-isoliertes und PVC-ummanteltes MV-Stromkabel
Die mechanischen Eigenschaften von XLPE sind vielen anderen Isolierungen überlegen und bieten eine höhere Zugfestigkeit, Dehnung und Schlagfestigkeit. Der Zusatz von Ruß kann zur weiteren Verbesserung der Heißverformung und der Schnittfestigkeit eingesetzt werden. Die XLPE-Isolierung schmilzt oder tropft nicht, selbst bei den Temperaturen von Lötkolben, und weist einen erhöhten Strömungswiderstand und verbesserte Alterungseigenschaften auf.
Physikalische und elektrische Eigenschaften
| Anzahl Kerne x |
Isolierung
Dicke |
Mantel |
Außen-Ø |
Gewicht |
Aktuelle Bewertungen in Luft 30℃ |
Aktuelle Nennwerte begraben 20℃ |
| Quersek. |
Dicke |
ca. |
ca. |
| Nominell |
| Phase |
Neutral |
Wert |
| mm² |
mm |
mm |
mm |
mm |
kg/km |
A |
A |
| 3×4+1×2,5 |
0,7 |
0,7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3×6+1×4 |
0,7 |
0,7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3×10+1×6 |
0,7 |
0,7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3×16+1×10 |
0,7 |
0,7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3×25+1×16 |
0,9 |
0,7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3×35+1×16 |
0,9 |
0,7 |
1.8 |
24.6 |
1475 |
139 |
164 |
| 3×50+1×25 |
1 |
0,9 |
1.8 |
27.7 |
1951 |
173 |
198 |
| 3×70+1×35 |
1.1 |
0,9 |
1.9 |
31.9 |
2662 |
222 |
246 |
| 3×95+1×50 |
1.1 |
1 |
2.1 |
36.2 |
3578 |
271 |
293 |
| 3×120+1×70 |
1.2 |
1.1 |
2.2 |
39.9 |
4567 |
318 |
334 |
| 3×150+1×70 |
1.4 |
1.1 |
2.3 |
45 |
5514 |
370 |
375 |
| 3×185+1×95 |
1.6 |
1.1 |
2.5 |
49.4 |
6850 |
427 |
422 |
| 3×240+1×120 |
1.7 |
1.2 |
2.7 |
54.9 |
8741 |
507 |
492 |
| 3×300+1×150 |
1.8 |
1.4 |
2.9 |
62,9 |
11052 |
599 |
560 |
Verwendung von Funktionen:
XLPE/PVC-isolierte elektrische Drähte umfassen eine Reihe von Drahtprodukten und ihre Arbeitstemperatur ist je nach Isoliermaterial unterschiedlich, hauptsächlich 70 und 90 Grad Temperatur usw.
Je nach Leitertyp, einschließlich PVC/XL-PE-isoliertem Elektrodraht mit massivem Leiter, isoliertem PVC/XL-PE-Draht mit Standfuß und flexiblem PVC/XLPE-isoliertem Draht in verschiedenen Farben.
Je nach Form, einschließlich Flachdraht, Runddraht usw. in verschiedenen Farben.
Entsprechend der Adernummer, einschließlich einadriger Drähte, mehradriger Drähte usw. mit unterschiedlichen Farben.
Die höchstzulässige Betriebstemperatur des Leiters für Langzeitbetrieb beträgt 90 °C. Im Kurzschluss (Max. Langzeit beträgt nicht mehr als 5 Sekunden). Die höchste Temperatur für den Leiter beträgt nicht mehr als 250 °C.
Der Gleichstromwiderstand des Leiters entspricht den Bestimmungen von GB/T3956-1997.
Die Umgebungstemperatur sollte beim Verlegen nicht unter 0 °C liegen. Andernfalls sollte es vorgewärmt werden. Das Kabel wird ohne horizontale Fallbegrenzung verlegt. Die Min. Der Biegeradius eines dreiadrigen Kabels sollte nicht kleiner als das 12-fache des Kabelaußendurchmessers sein.
Teilentladungstest: Das Entladungsvolumen sollte für das Kabel nicht mehr als 10 pC unter 1,73 Uo betragen.
EMPFOHLENE BESTELLPARAMETER
Für zeitnahe Angebote/Lieferungen stellen Sie bitte sicher, dass Ihre Anfragen und Bestellungen die folgenden Daten sichern:
1 Internationaler oder spezieller Standard. (Alternativ die genaue Verwendung des Kabels.)
2 Nennspannung.
3 Kupfer- oder Aluminiumleiter.
4 Größe jedes Leiters.
5 Isoliermaterial: PVC XLPE oder andere.
6 Anzahl und Kennzeichnung der Leiter.
7 Sonstige Anforderungen.
8 Verpackung.
9 Erforderliche Lieferzeit.
10 Erforderliche Gültigkeit.
Wenn Ihnen das alles etwas zu technisch erscheint, nehmen Sie doch Kontakt mit uns auf. Wir freuen uns darauf, Sie bei der Identifizierung der besten Produkte für Ihre spezifische Anwendung zu unterstützen und alle Ihre Fragen zu beantworten.
Da wir seit vielen Jahren in diesem Bereich tätig sind, können wir unseren Kunden Kabel mit guter Qualität und gutem Preis anbieten.
Wir heißen Kunden im In- und Ausland herzlich willkommen, mit uns zu verhandeln und zusammenzuarbeiten !!!
