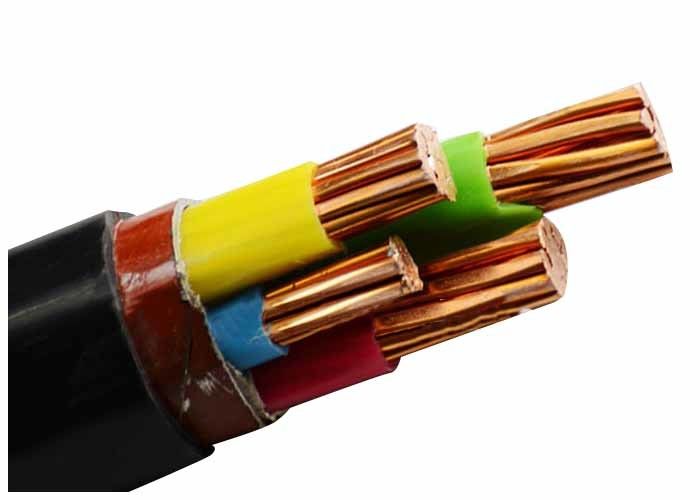

N2XY-0,6/1KV mehradriges Kupferleiter-XLPE-Elektrokabel nach IEC-Standard
Beschreibung:
0,6/1 kV XLPE-isoliertes Stromkabel
CU/XLPE/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA. ISO. VDE
Konstruktionen
Leiter: Kompakter Kupferlitzenleiter, Klasse 2 gemäß IEC 60228
Isolierung: XLPE (vernetztes Polyethylen), ausgelegt für 90 °C
Mantel: PVC Typ ST2Nach IEC 60502, schwarz
Anwendungen
Zur Verlegung im Innen- und Außenbereich. Kann während der Installation einer gewissen Zugkraft standhalten, jedoch keinen äußeren mechanischen Kräften. Die Verlegung einadriger Kabel in Magnetkanälen ist nicht zulässig.
Standards
International: IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Andere Standards wie BS, DIN und ICEA auf Anfrage
Technische Daten
Nennspannung: 0,6/1 kV
Max. Leitertemperatur: normal (90℃), Kurzschluss nicht länger als 5 s (160℃ bei Abschnittsfläche unter 300 mm).2, 140℃ bei einer Querschnittsfläche über 300 mm2)
Min. Umgebungstemperatur: Das Kabel muss vorgewärmt werden, wenn die Umgebungstemperatur unter 0 °C liegt
Min. Biegeradius: einadriges Kabel 20(d+D)±5%
Mehradriges Kabel 15(d+D)±5%
Zertifikate
CE, RoHS, CCC, KEMA und weitere auf Anfrage
Bestellhinweis
Nennspannung
Anwendungsstandard: IEC/BS/UL/GB
Anzahl der Kerne
Leitergröße und -konstruktion
Art der Isolierung
Gepanzert oder ungepanzert. Bei Rüstung: Art und Material der Rüstung
Das Erfordernis der Hülle
Kabellänge und Verpackungsanforderungen
Andere Anforderung
Technische Spezifikationen:
| Nom. Querschnitt des Leiters |
Stränge Nr./Durchmesser. des Dirigenten |
Isolationsstärke |
Manteldicke |
Ca. OD |
Ca
.Gewicht
|
Max. Gleichstromwiderstand des Leiters (20 ℃) |
Prüfspannung AC |
Aktuelle Bewertung |
| mm2 |
Stk/mm |
mm |
mm |
Untere Grenze (mm) |
kg/km |
Ω/km |
kV/5min |
In Luft (A) |
Direkt im Boden (A) |
| 4 × 4 |
1/2,25 |
0,7 |
1.8 |
13.0 |
253 |
4.61 |
3.5 |
34 |
45 |
| 4 × 6 |
1/2,76 |
0,7 |
1.8 |
14.0 |
337 |
3.08 |
3.5 |
43 |
57 |
| 4 × 10 |
7/1.38 |
0,7 |
1.8 |
17.0 |
501 |
1,83 |
3.5 |
60 |
77 |
| 4 × 16 |
7/1,78 |
0,7 |
1.8 |
20.0 |
778 |
1.15 |
3.5 |
83 |
105 |
| 4 × 25 |
7/2.14 |
0,9 |
1.8 |
23.0 |
1160 |
0,727 |
3.5 |
105 |
125 |
| 4 × 35 |
7/2,52 |
0,9 |
1.8 |
25 |
1554 |
0,524 |
3.5 |
125 |
155 |
| 4 × 50 |
10/2,52 |
1,0 |
1.8 |
23 |
2148 |
0,387 |
3.5 |
160 |
185 |
| 4 × 70 |
14/2,52 |
1.1 |
1.8 |
27 |
2928 |
0,268 |
3.5 |
200 |
225 |
| 4 × 95 |
19/2,52 |
1.1 |
1.9 |
31 |
3854 |
0,193 |
3.5 |
245 |
270 |
| 4 × 120 |
24/2,52 |
1.2 |
2,0 |
33 |
4925 |
0,153 |
3.5 |
285 |
310 |
| 4 × 150 |
30/2,52 |
1.4 |
2.2 |
38 |
6238 |
0,124 |
3.5 |
325 |
345 |
| 4 × 185 |
37/2,52 |
1.6 |
2.3 |
42 |
7562 |
0,0991 |
3.5 |
375 |
390 |
| 4 × 240 |
48/2,52 |
1.7 |
2.5 |
47 |
9836 |
0,0754 |
3.5 |
440 |
450 |
| 4 × 300 |
61/2,52 |
1.8 |
2.6 |
52 |
12550 |
0,0601 |
3.5 |
505 |
515 |
| 4 × 400 |
61/2,97 |
2,0 |
3.1 |
66 |
15929 |
0,0470 |
3.5 |
570 |
575 |
