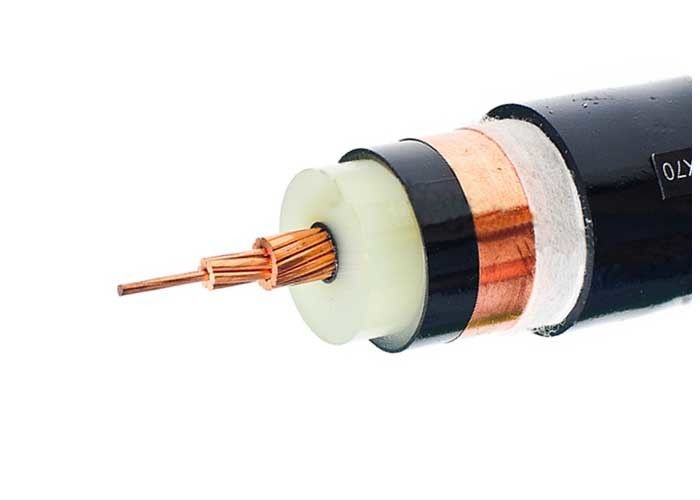

Einadriges und dreiadriges 26/35-kV-Hochspannungs-XLPE-isoliertes Stromkabel von 50 mm² bis 400 mm²
Beschreibung:
26/35 kV XLPE-isoliertes Stromkabel
CU/XLPE/PVC, IEC 60502-2
IBS 6622, VDE 0276, IEC 60228, GB/T 12706.2-2008.
CE, CCC, KEMA. ISO
Konstruktionen:
Leiter: Kompakter Kupferlitzenleiter, Klasse 2 gemäß IEC 60228
Isolierung: XLPE (vernetztes Polyethylen), ausgelegt für 90 °C
Mantel: PVC Typ ST2 gemäß IEC 60502, schwarz
Notiz:Isolationsfarbe gemäß Normen oder Kundenanforderungen
Anwendungen:
Zur Verlegung im Innen- und Außenbereich. Kann einer bestimmten Zugkraft während der Installation standhalten, jedoch keinen äußeren mechanischen Kräften. Die Verlegung einadriger Kabel in Magnetkanälen ist nicht zulässig.
Standards:
International: IEC 60502, IEC 60228, IBS 6622, VDE 0276
China: GB/T 12706.2-2008
Andere Standards wie BS, DIN und ICEA auf Anfrage
Technische Daten:
Nennspannung: 26/35 kV
Max. Leitertemperatur: normal (90℃), Kurzschluss nicht länger als 5 s (160℃ bei Abschnittsbereich).
unter 300mm2, 140℃ bei einer Querschnittsfläche über 300 mm2)
Min. Umgebungstemperatur: Das Kabel muss vorgewärmt werden, wenn die Umgebungstemperatur unter 0 °C liegt
Min. Biegeradius: einadriges Kabel 20(d+D)±5%
Mehradriges Kabel 15(d+D)±5%
Zertifikate:
CE, RoHS, CCC, KEMA und weitere auf Anfrage
Technische Spezifikationen:
| Nom. Querschnitt des Leiters |
Stränge Nr./Durchmesser. Vom Dirigenten |
Isolationsstärke |
Manteldicke |
Ca. OD |
Ungefähres Gewicht |
Max. Gleichstromwiderstand des Leiters (20 ℃) |
Prüfspannung AC |
Aktuelle Bewertung |
| mm2 |
Stk/mm |
mm |
mm |
mm |
kg/km |
Ω/km |
kV/5min |
In Luft (A) |
Im Boden(A) |
| 1 × 50 |
10/2,52 |
10.5 |
2.2 |
39,0 |
1758 |
0,387 |
3.5 |
220 |
215 |
| 1 × 70 |
14/2,52 |
10.5 |
2.4 |
41,0 |
2038 |
0,268 |
3.5 |
270 |
265 |
| 1 × 95 |
19/2,52 |
10.5 |
2.4 |
42,0 |
2355 |
0,193 |
3.5 |
330 |
315 |
| 1 × 120 |
24/2,52 |
10.5 |
2.4 |
44,0 |
2666 |
0,153 |
3.5 |
375 |
360 |
| 1 × 150 |
30/2,52 |
10.5 |
2.5 |
45,0 |
3031 |
0,124 |
3.5 |
425 |
400 |
| 1 × 185 |
37/2,52 |
10.5 |
2.5 |
47,0 |
3427 |
0,0991 |
3.5 |
485 |
455 |
| 1 × 240 |
48/2,52 |
10.5 |
2.6 |
49,0 |
4070 |
0,0754 |
3.5 |
560 |
525 |
| 1 × 300 |
61/2,52 |
10.5 |
2.7 |
51,0 |
4748 |
0,0601 |
3.5 |
650 |
595 |
| 1 × 400 |
61/2,97 |
10.5 |
2.8 |
55,0 |
5801 |
0,0470 |
3.5 |
760 |
680 |
| 1 × 500 |
61/3.23 |
10.5 |
2.9 |
58,0 |
6623 |
0,0366 |
3.5 |
875 |
775 |
| 1 × 630 |
61/3,50 |
10.5 |
3 |
62,0 |
5211 |
0,0283 |
3.5 |
1000 |
875 |
| 1 × 800 |
91/3.20 |
10.5 |
3.1 |
68,0 |
10014 |
0,0221 |
3.5 |
1130 |
970 |
| 1 × 1000 |
91/3,75 |
10.5 |
3.3 |
72,0 |
12078 |
0,0176 |
3.5 |
1250 |
1060 |
| 3 × 50 |
10/2,52 |
10.5 |
3.7 |
81,0 |
6728 |
0,387 |
3.5 |
185 |
200 |
| 3 × 70 |
14/2,52 |
10.5 |
3.8 |
84,0 |
7581 |
0,268 |
3.5 |
230 |
250 |
| 3 × 95 |
19/2,52 |
10.5 |
3.9 |
88,0 |
8630 |
0,193 |
3.5 |
280 |
300 |
| 3 × 120 |
24/2,52 |
10.5 |
4,0 |
91,0 |
9688 |
0,153 |
3.5 |
310 |
330 |
| 3 × 150 |
30/2,52 |
10.5 |
4.1 |
95,0 |
11017 |
0,124 |
3.5 |
360 |
380 |
| 3 × 185 |
37/2,52 |
10.5 |
4.2 |
98,0 |
12390 |
0,0991 |
3.5 |
400 |
425 |
| 3 × 240 |
48/2,52 |
10.5 |
4.4 |
103,0 |
14427 |
0,0754 |
3.5 |
470 |
490 |
| 3 × 300 |
61/2,52 |
10.5 |
4.5 |
108,0 |
15940 |
0,0601 |
3.5 |
540 |
555 |
| 3 × 400 |
61/2,97 |
10.5 |
4.8 |
116,0 |
19346 |
0,0470 |
3.5 |
610 |
625 |
