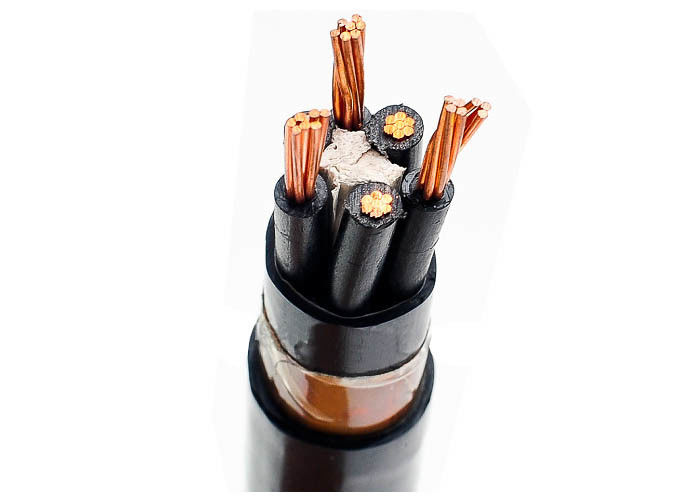

0,6/1 kV XLPE-isoliertes, PVC-ummanteltes Kupferband-Schirmstromkabel mit fünf Kupferkernen
| Typ |
Beschreibung |
Nennspannung |
NEIN. von Kernen |
Nennquerschnitt (mm2) |
Anwendungen |
| YJV YJLV |
Cu- oder Al-Leiter, XLPE-isoliert. PVC-ummanteltes Elektrokabel |
0,6/1KV |
1,2,3,4 |
1,5 bis 400 |
Für die Verlegung im Innen- und Außenbereich. Das LV-XLPE-isolierte Stromkabel wird in Übertragungs- und Verteilungssystemen mit Nennspannungen U(Um) ≤10 kV verwendet. Das HV-XLPE-isolierte Stromkabel bezieht sich auf die Stromkabelübertragung zwischen 10 kV und 35 kV und wird häufig auf der Hauptstraße der Stromübertragung eingesetzt. Kann während der Installation einer gewissen Zugkraft standhalten, jedoch keinen äußeren mechanischen Kräften. |
| 3+1 |
3×4+1×2,5 bis 3×400+1×185 |
| 6/6kV |
1,3 |
25 bis 500 |
| 8,7/10kV 8,7/15kV 12/20kV |
1 |
25 bis 500 |
| 3 |
25 bis 300 |
| 21/35 kV |
1 |
50 bis 500 |
| YJV22 YJLV22 |
Cu- oder Al-Leiter, XLPE-isoliertes, mit Stahlband gepanzertes, PVC-ummanteltes Elektrokabel |
0,6/1KV |
3 |
1,5 bis 400 |
Geeignet zum Vergraben im Boden. Kann äußeren mechanischen Kräften, aber großen Zugkräften standhalten. |
| 4 |
4 bis 240 |
| 6/6kV 8,7/10kV 8,7/15kV 12/20kV |
3 |
25 bis 300 |
| 21/35 kV |
3 |
50 bis 240 |
| PVC-Isolierung |
| Cu-Kern |
Al Core |
| VV(VY);PVC(PE)ummanteltes Stromkabel |
VLV(VLY);PVC(PE)ummanteltes Stromkabel |
| VV22 (VV23); mit Stahlband gepanzertes, mit PVC (PE) ummanteltes Stromkabel |
VLV22 (VLV23); mit Stahlband gepanzertes, mit PVC (PE) ummanteltes Stromkabel |
| VV32 (VV33), VV42 (VV43); Stahldrahtgepanzertes, PVC (PE) ummanteltes Stromkabel |
VLV32 (VLV33), VLV42 (VLV43); mit Stahldraht gepanzertes, mit PVC (PE) ummanteltes Stromkabel |
Konstruktion:
Leiter: Geglühter Kupferleiter gemäß IEC 60228
≤6 mm2 massiv (Klasse 1) oder mehrdrähtig (Klasse 2)
>6mm2 verseilt (Klasse 2)
Flexibler Leiter (Klasse 5) optional.
Isolierung: XLPE, bewertet bei 90℃
Metallischer Schirm optional: Kupferband oder Kupferdrahtgeflecht optional
Armiert optional: Aluminiumdraht oder Edelstahlband für einadriges Kabel, Stahldraht oder Stahl
Klebeband für mehradriges Kabel
Mantel: PVC oder FR-PVC Typ ST2 gemäß IEC 60502, schwarz oder rot oder kundenspezifisch
Anwendungen:
Wird im Freien als Energieversorgungs- und Beleuchtungskabel, in Kabelkanälen, unter der Erde und unter normalen Bedingungen verwendet
und Salzwasser, falls speziell zubereitet.
Technische Daten:
Nennspannung: 0,6/1 kV Niederspannung
Maximale Leitertemperatur: unter Normal (90 ℃), Notfall (160 ℃) oder Kurzschluss Nr
mehr als 5 s (250℃) Bedingungen.
Min. Umgebungstemp. 0 OC, nach der Installation und nur, wenn das Kabel in einer festen Position ist
Min. Biegeradius: 20 x Kabelaußendurchmesser für Einzelader ohne Armierung
15 x Kabel-Außendurchmesser für mehradrige Kabel ohne Armierung
15 x Kabelaußendurchmesser für Einzelader mit Armierung
12 x Kabel-Außendurchmesser für mehradrige Kabel mit Panzerung
Zertifikate
ISO, CE, KEMA, IEC, RoHS, CCC, P3C und weitere auf Anfrage
Bestellhinweis
Nennspannung
Anwendungsstandard: IEC/BS/UL/GB
Anzahl der Kerne
Leitergröße und -konstruktion
Art der Isolierung
Gepanzert oder ungepanzert. Bei Rüstung: Art und Material der Rüstung
Das Erfordernis der Hülle
Kabellänge und Verpackungsanforderungen
Andere Anforderung
Verpackung und Versand
Wir sind in der Lage, die strengsten Lieferpläne je nach Bestellung einzuhalten.
Die Einhaltung der Frist hat immer oberste Priorität, da jede Verzögerung bei der Kabellieferung dazu beitragen kann
zu Gesamtprojektverzögerungen und Kostenüberschreitungen führen.
Das Kabel wird in Holzspulen, Wellpappkartons und Spulen geliefert. Kabelenden sind mit BOPP versiegelt
selbstklebendes Klebeband und nicht hygroskopische Verschlusskappen zum Schutz der Kabelenden vor Feuchtigkeit.
Die erforderliche Kennzeichnung muss mit einem wetterfesten Material auf die Außenseiten der Trommel gedruckt werden
entsprechend der Anforderung des Kunden.
