3C 240sqmm 33kV XLPE isoliertes Stromkabel 240mm2 Mittelspannungs-Kupferkabel IEC60502-2

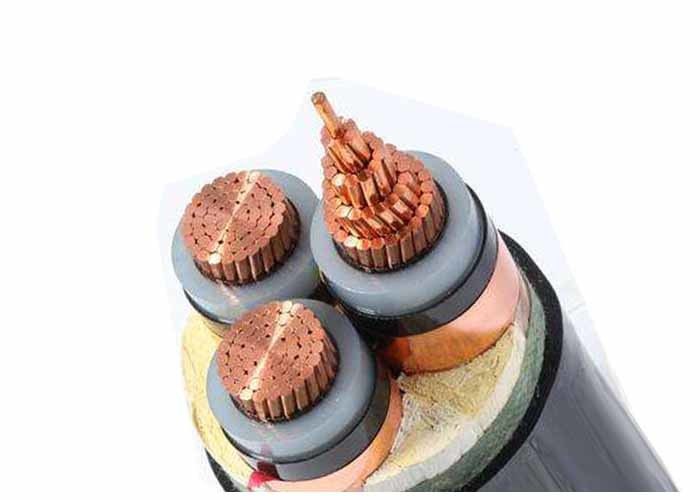

Konstruktion
Leiter: Kompakter Kupferlitzenleiter, Klasse 2 gemäß IEC 60228
Leiterschirm: Halbleiter
Isolierung: XLPE (vernetztes Polyethylen), ausgelegt für 90 °C
Isolationsschirm: Halbleiter
Schirm: Kupferband
Mantel: PVC oder FR-PVC Typ ST2 gemäß IEC 60502, schwarz
Anwendungen
Zur Verlegung im Innen- und Außenbereich. Kann während der Installation einer gewissen Zugkraft standhalten, jedoch keinen äußeren mechanischen Kräften. Die Verlegung einadriger Kabel in Magnetkanälen ist nicht zulässig.
Standards
International: IEC 60502, IEC 60228, (IEC 60332-3 nur für ZR-YJV)
China: GB/T 12706, (GB/T 18380-3 nur für ZR-YJV)
Andere Standards wie BS, DIN und ICEA auf Anfrage
Technische Daten
Nennspannung: 33 kV
Maximale Leitertemperatur: unter normalen (90 °C), Notfall- (130 °C) oder Kurzschlussbedingungen nicht länger als 5 s (250 °C).
Min. Umgebungstemp. 0 OC, nach der Installation und nur, wenn das Kabel in einer festen Position ist
Min. Biegeradius: 20 x Kabelaußendurchmesser für Einzelader
15 x Kabelaußendurchmesser für Multicore
Spezifikationen
| Nom. Querschnitt des Leiters |
Stränge Nr./Durchmesser. Vom Dirigenten |
Isolationsstärke |
Manteldicke |
Ca. OD |
Ca. |
Max. Gleichstromwiderstand des Leiters (20 ℃) |
Prüfspannung AC |
Aktuelle Bewertung |
| Gewicht |
| mm2 |
Stk/mm |
mm |
mm |
(mm) |
kg/km |
Ω/km |
kV/5min |
In Luft (A) |
Im Boden(A) |
| 1 × 50 |
10/2,52 |
8 |
2 |
33 |
1560 |
0,387 |
63 |
210 |
215 |
| 1 × 70 |
14/2,52 |
8 |
2.1 |
35 |
1840 |
0,268 |
63 |
260 |
265 |
| 1 × 95 |
19/2,52 |
8 |
2.1 |
36 |
2140 |
0,193 |
63 |
320 |
315 |
| 1 × 120 |
24/2,52 |
8 |
2.2 |
38 |
2450 |
0,153 |
63 |
370 |
360 |
| 1 × 150 |
30/2,52 |
8 |
2.2 |
39 |
2790 |
0,124 |
63 |
420 |
405 |
| 1 × 185 |
37/2,52 |
8 |
2.3 |
41 |
3200 |
0,0991 |
63 |
480 |
455 |
| 1 × 240 |
48/2,52 |
8 |
2.3 |
43 |
3800 |
0,0754 |
63 |
565 |
530 |
| 1 × 300 |
61/2,52 |
8 |
2.4 |
45 |
4460 |
0,0601 |
63 |
650 |
595 |
| 1 × 400 |
61/2,97 |
8 |
2.5 |
49 |
5530 |
0,047 |
63 |
755 |
680 |
| 1 × 500 |
61/3.23 |
8 |
2.6 |
53 |
6160 |
0,0366 |
63 |
865 |
765 |
| 1 × 630 |
61/3,50 |
8 |
2.7 |
56 |
8020 |
0,0283 |
63 |
1000 |
860 |
| 3 × 50 |
10/2,52 |
8 |
2.8 |
55 |
5290 |
0,387 |
63 |
175 |
180 |
| 3 × 70 |
14/2,52 |
8 |
2.9 |
59 |
6240 |
0,268 |
63 |
220 |
220 |
| 3 × 95 |
19/2,52 |
8 |
3 |
62 |
7360 |
0,193 |
63 |
255 |
265 |
| 3 × 120 |
24/2,52 |
8 |
3.1 |
66 |
8350 |
0,153 |
63 |
290 |
300 |
| 3 × 150 |
30/2,52 |
8 |
3.2 |
69 |
9520 |
0,124 |
63 |
330 |
340 |
| 3 × 185 |
37/2,52 |
8 |
3.4 |
72 |
10830 |
0,0991 |
63 |
435 |
380 |
| 3 × 240 |
48/2,52 |
8 |
3.5 |
77 |
12810 |
0,0754 |
63 |
495 |
435 |
| 3 × 300 |
61/2,52 |
8 |
3.7 |
82 |
14920 |
0,0601 |
63 |
565 |
485 |
| 3 × 400 |
61/2,97 |
8 |
3.9 |
90 |
18110 |
0,047 |
63 |
640 |
520 |
