Herkunftsort China
Markenname QINGDAO YICABLE CABLE
Zertifizierung CE, RoHS, CCC, KEMA, BV
Produktdetails
Produktname:
XLPE-isolierte Starkstromkabel
Nennquerschnitt des Leiters:
35 mm2 bis 500 mm2
Prüfspannung:
42 kV/ 5min.
Standard:
IEC 60502-2, IEC 60228, BS 6622, VDE 0276
Anwendung:
Zur Verlegung im Innen- oder Außenbereich mit Schlauch
Nennspannung:
12/20KV
Isolierung:
XLPE-Isolierung
Trommelverpackung:
Vertragsstahl-Holztrommel mit gutem Schutz/ganze Holztrommel oder ganze Metalltrommel
Hervorheben:

xlpe electrical cable

,

cross linked polyethylene cable

Zahlungs- und Versandbedingungen
Min Bestellmenge
500m
Preis
Verhandelbar
Verpackung Informationen
hölzerne Eisentrommelverpackung (mit Schutz)/ganze hölzerne Trommel/ganze Metalltrommel
Lieferzeit
10 -15 Werktage nach empfangener Vorauszahlung
Zahlungsbedingungen
T / T oder LC
Versorgungsmaterial-Fähigkeit
100KM PRO MONAT
Produktbeschreibung

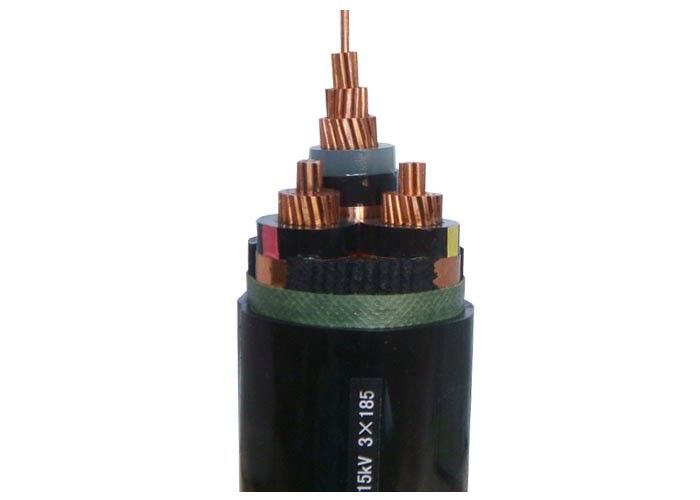

XLPE-isoliertes Stromkabel, dreiadrig, Mittelspannungskabel mit Kupferbandabschirmung





Beschreibung:



12/20 kV XLPE-isoliertes Stromkabel

CU/XLPE/PVC, IEC 60502-2

IBS 6622, VDE 0276, IEC 60228, GB/T 12706.2-2008.

CE, CCC, KEMA. ISO





Konstruktionen:



Leiter: Kompakter Kupferlitzenleiter, Klasse 2 gemäß IEC 60228
Isolierung: XLPE (vernetztes Polyethylen), ausgelegt für 90 °C
Mantel: PVC Typ ST2 gemäß IEC 60502, schwarz







Notiz:Isolationsfarbe gemäß Normen oder Kundenanforderungen





Anwendungen:



Zur Verlegung im Innen- und Außenbereich. Kann während der Installation einer gewissen Zugkraft standhalten, jedoch keinen äußeren mechanischen Kräften. Die Verlegung einadriger Kabel in Magnetkanälen ist nicht zulässig.





Standards:



International: IEC 60502, IEC 60228, IBS 6622, VDE 0276

China: GB/T 12706.2-2008

Andere Standards wie BS, DIN und ICEA auf Anfrage





Technische Daten:



Nennspannung: 12/20 kV

Max. Leitertemperatur: normal (90℃), Kurzschluss nicht länger als 5 s (160℃ bei Abschnittsbereich).

unter 300mm2, 140℃ bei einer Querschnittsfläche über 300 mm2)

Min. Umgebungstemperatur: Das Kabel muss vorgewärmt werden, wenn die Umgebungstemperatur unter 0 °C liegt

Min. Biegeradius: einadriges Kabel 20(d+D)±5%

Mehradriges Kabel 15(d+D)±5%





Zertifikate:



CE, RoHS, CCC, KEMA und weitere auf Anfrage





Technische Spezifikationen:

Nom. Querschnitt des Leiters Isolationsstärke Manteldicke Ca. OD Ca. Gewicht Max. Gleichstromwiderstand des Leiters (20 ℃) Prüfspannung AC Aktuelle Bewertung
mm2 mm mm mm kg/km Ω/km kV/5min In Luft (A) Im Boden(A)
1×50 5.5 2,0 29 846 0,641 42 215 255
1×70 5.5 2,0 30 959 0,443 42 265 280
1×95 5.5 2,0 32 1093 0,320 42 325 340
1×120 5.5 2,0 34 1236 0,253 42 370 385
1×150 5.5 2,0 35 1373 0,206 42 420 435
1×185 5.5 2,0 38 1573 0,164 42 485 495
1×240 5.5 2.5 40 1817 0,125 42 575 580
1×300 5.5 2.5 43 2084 0,100 42 660 660
1×400 5.5 2.5 45 2455 0,0778 42 775 765
1×500 5.5 2.5 48 2861 0,0605 42 890 885
1×630 5.5 2.6 49 3863 0,0469 42 1060 1010
1×800 5.5 2.8 57 3985 0,0367 42 1230 1160
1×1000 5.5 2.9 61 4718 0,0291 42 1410 1300
1×1200 5.5 3.1 65 5460 0,0247 42 1540 1410
3×35 5.5 3,0 57 2696 0,868 42 130 130
3×50 5.5 3,0 60 2973 0,641 42 160 155
3×70 5.5 3,0 63 3321 0,443 42 195 190
3×95 5.5 3.5 67 3825 0,320 42 240 225
3×120 5.5 3.5 71 4262 0,253 42 275 285
3×150 5.5 3.5 74 4846 0,206 42 310 325
3×185 5.5 3.5 78 5361 0,164 42 355 380
3×240 5.5 3.5 84 6263 0,125 42 420 430
3×300 5.5 4,0 89 7141 0,1000 42 475 490
3×400 5.5 4.1 96 8647 0,0778 42 555 485
