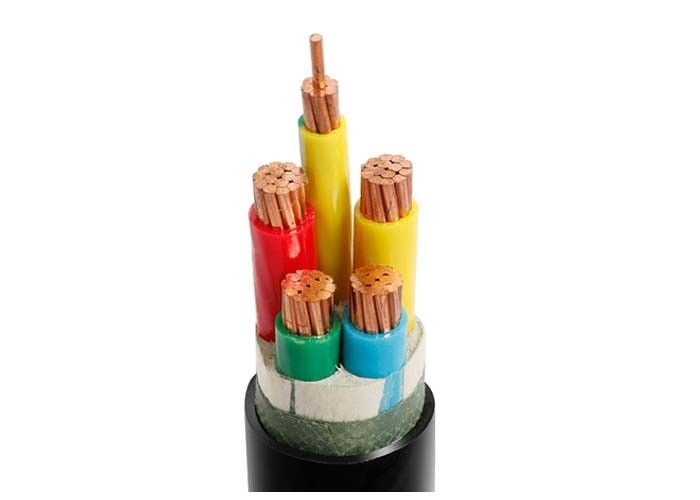

Mehradriges Niederspannungs-Kupfer-XLPE-isoliertes Stromkabel LV mit Zertifikaten
Anwendungen: XLPE-isoliertes Kabel wird als Stromverteilungs- und Übertragungsleitung mit einer Nennspannung von 0,6/1 kV verwendet.
Konstruktion:
| Leiter |
Kupferleiter gemäß IEC 60228, Klasse 2 |
| Runder oder geformter Leiter |
| Flexibler Leiter (Klasse 5) optional. |
| Isolierung |
XLPE (vernetztes Polyethylen) mit einer Temperatur von 90 °C, viele Farben optional |
| Metallischer Bildschirm optional |
Kupferband oder Kupferdrahtgeflecht optional |
| Mantel |
PVC oder FR-PVC Typ ST2 nach IEC 60502, schwarz oder rot oder kundenspezifisch |
Bestellhinweis
Nennspannung
Anwendungsstandard: IEC/BS/UL/GB
Anzahl der Adern und Angabe der Kabeladern
Leitergröße und -konstruktion
Art der Isolierung
Gepanzert oder ungepanzert. Bei Rüstung: Art und Material der Rüstung
Das Erfordernis der Hülle
Kabellänge und Verpackungsanforderungen
Andere Anforderung
Technische Daten:Nennspannung: 0,6/1 kV Niederspannung
Maximale Leitertemperatur: unter normalen (90℃), Notfall- (130℃) oder Kurzschlussbedingungen nicht länger als 5 s (250℃).
Min. Umgebungstemp. 0 OC, nach der Installation und nur, wenn das Kabel in einer festen Position ist
Min. Biegeradius: 20 x Kabelaußendurchmesser für Einzelader ohne Armierung
15 x Kabel-Außendurchmesser für mehradrige Kabel ohne Armierung
15 x Kabelaußendurchmesser für Einzelader mit Armierung
12 x Kabel-Außendurchmesser für mehradrige Kabel mit Panzerung
Standards:International: IEC 60502, IEC 60228, (IEC 60332-3 nur für FR-Typ)
China: GB/T 12706, (GB/T 18380-3 nur für FR-Typ)
Weitere Normen wie BS, DIN, VDE und ICEA auf Anfrage
Installation
1. Die Installationstemperatur sollte 20 °C nicht überschreiten. Wenn die Umgebungstemperatur unter 0 °C liegt, sollte das Kabel vorgewärmt werden.
2. Der Biegeradius des Kabels sollte nicht kleiner als das 8-fache sein.
3. Nach der Installation sollte das Kabel 15 Minuten lang einem Spannungstest standhalten. 3,5 kV Gleichstrom
Technischer Parameter:
Datenblatt für das vieradrige Stromkabel
| Nom. Querschnitt des Leiters |
Isolationsstärke |
Manteldicke |
Ca. OD |
Ca.
Gewicht |
Max. Gleichstromwiderstand des Leiters (20 ℃) |
Prüfspannung AC |
Aktuelle Bewertung |
| 4 × 4 |
0,7 |
1.8 |
13.0 |
253 |
4.61 |
3.5 |
34 |
45 |
| 4 × 6 |
0,7 |
1.8 |
14.0 |
337 |
3.08 |
3.5 |
43 |
57 |
| 4 × 10 |
0,7 |
1.8 |
17.0 |
501 |
1,83 |
3.5 |
60 |
77 |
| 4 × 16 |
0,7 |
1.8 |
20.0 |
778 |
1.15 |
3.5 |
83 |
105 |
| 4 × 25 |
0,9 |
1.8 |
23.0 |
1160 |
0,727 |
3.5 |
105 |
125 |
| 4 × 35 |
0,9 |
1.8 |
25 |
1554 |
0,524 |
3.5 |
125 |
155 |
| 4 × 50 |
1,0 |
1.8 |
23 |
2148 |
0,387 |
3.5 |
160 |
185 |
| 4 × 70 |
1.1 |
1.8 |
27 |
2928 |
0,268 |
3.5 |
200 |
225 |
| 4 × 95 |
1.1 |
1.9 |
31 |
3854 |
0,193 |
3.5 |
245 |
270 |
| 4 × 120 |
1.2 |
2,0 |
33 |
4925 |
0,153 |
3.5 |
285 |
310 |
| 4 × 150 |
1.4 |
2.2 |
38 |
6238 |
0,124 |
3.5 |
325 |
345 |
| 4 × 185 |
1.6 |
2.3 |
42 |
7562 |
0,0991 |
3.5 |
375 |
390 |
| 4 × 240 |
1.7 |
2.5 |
47 |
9836 |
0,0754 |
3.5 |
440 |
450 |
| 4 × 300 |
1.8 |
2.6 |
52 |
12550 |
0,0601 |
3.5 |
505 |
515 |
| 4 × 400 |
2,0 |
3.1 |
66 |
15929 |
0,0470 |
3.5 |
570 |
575 |
|
Verpackung und Versand:Wir sind in der Lage, die strengsten Lieferpläne je nach Bestellung einzuhalten. Die Einhaltung der Frist hat immer oberste Priorität, da jede Verzögerung bei der Kabellieferung zu einer Gesamtverzögerung des Projekts und einer Kostenüberschreitung führen kann.
Das Kabel wird in Holzspulen, Wellpappkartons und Spulen geliefert. Die Kabelenden werden mit BOPP-Selbstklebeband und nicht hygroskopischen Verschlusskappen versiegelt, um die Kabelenden vor Feuchtigkeit zu schützen. Die erforderliche Kennzeichnung muss je nach Kundenwunsch mit einem wetterfesten Material auf die Außenseiten der Trommel gedruckt werden.
Kundendienst
Wir, die Shanghai Shenghua Cable Group, sind auf Forschung und Entwicklung sowie die Herstellung von Kabeln und Drähten spezialisiert. Wir haben die ISO9001:2008 International Quality System Certification (ZDHY) bestanden, die den gesamten Prozess der Unternehmensführung abdeckt. Um sicherzustellen, dass die Produkte internationalen Standards entsprechen, wurde ein umfassendes Qualitätskontrollsystem eingerichtet. Unser Grundsatz lautet: Aufbau eines erstklassigen Unternehmens, erstklassiger Produkte, exzellentem Service und einer bekannten Marke. „Halten Sie sich an die Qualitätssicherung, um den Benutzern stets zuverlässige Produkte zu bieten“ ist unser Bekenntnis zur Qualität. Die Produkte unseres Unternehmens sind durch PICC (die People's Insurance Company of China) versichert. Darüber hinaus bieten wir folgende spezifische Garantien:
1.Wir garantieren, dass wir die im Vertrag genannten Gewährleistungsfristen einhalten.
2. Wir werden gemäß dieser Spezifikation produzieren und die Waren sind neu, unbenutzt und entsprechen dem neuesten bzw. aktuellsten Modell. Sobald wir ausgewählt wurden, liefern wir die Waren streng nach den Anforderungen des Vertrags.
3. Die Garantie bleibt zwölf (12) Monate nach Lieferung der Waren oder eines Teils davon gültig
davon gegebenenfalls an den endgültigen Bestimmungsort geliefert und dort angenommen wurden
in der SCC angegeben, oder für achtzehn (18) Monate nach dem Datum der Verschiffung vom Hafen oder
Verladeort im Ursprungsland, je nachdem, welcher Zeitraum früher endet.
4. Während der Garantiezeit kann der Käufer direkt beim Hersteller schriftlich oder durch den Vertreter geltend machen, wenn ein Qualitätsproblem der Ware vorliegt. Der Hersteller führt die Reparatur oder den Austausch innerhalb einer angemessenen Frist durch und trägt alle damit verbundenen Kosten.
