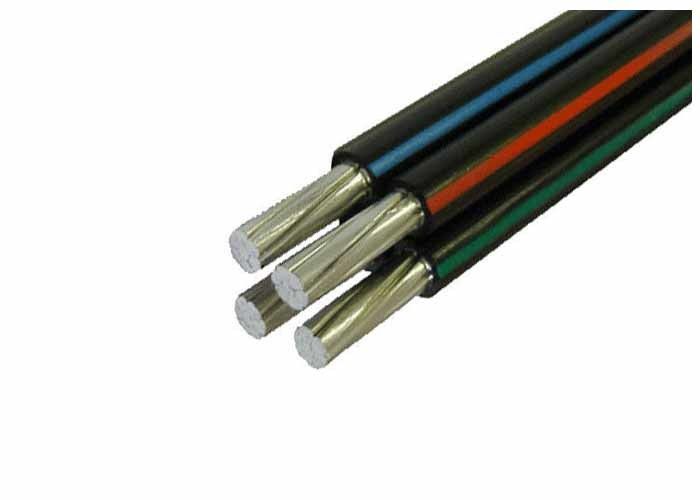

Kabel mit Luftbund, PE-isolierter Kabel Aluminiumlegerung Leiter
Beschreibung
Die für die Oberleitungen vorgesehenen Luftkabel sind mit einem isolierten neutralen Messenger aus AAAC ausgestattet, über den der isolierte Aluminiumphasenleiter durch eine Spirale gewoben wird.Kabel sind bei 0 eingestuft.6/1(1.2) kV und entsprechen der Norm IEC60502.
Bauwesen
- Führer:
a) Phase - Der Phaseleiter muss aus einem Aluminiumleiter des Zustands H68 bestehen und einen verdichteten kreisförmigen Strang haben.
b) Neutraler oder Botenleiter - Der Neutrale oder Botenleiter muss aus Aluminiumlegierung geleitet und mit komprimierten kreisförmigen Strängen versehen sein.
- Isolierung:
Die Phasen-Neutralleitungen sind mit Polyethylen (PE) als Isolierung zu extrudieren.
Liste der technischen Angaben
| Phasenleiter |
|
|
|
|
|
|
|
|
|
|
|
| Nennwert des Querschnitts |
mm2 |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Anzahl der Kerne |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Mindestzahl der Drähte |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Nenndicke der Isolierung |
mm |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| Durchmesser des isolierten Kerns |
mm |
6.8 |
6.8 |
8.5 |
9.5 |
11.2 |
13.0 |
15.1 |
16.6 |
18.4 |
20.6 |
| Max. Gleichstromwiderstand bei 20°C |
Ohm/km |
1.91 |
1.91 |
1.20 |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Nennstrom bei Stillwind, Umgebung |
Eine |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| Temperatur = 30°C |
| Leitertemperatur = 75°C |
|
|
|
|
|
|
|
|
|
|
|
| Messenger-Leiter |
|
|
|
|
|
|
|
|
|
|
|
| Nennwert des Querschnitts |
mm2 |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Mindestzahl der Drähte |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Nenndicke der Isolierung |
mm |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Durchmesser des isolierten Kerns |
mm |
8.5 |
8.5 |
8.5 |
8.5 |
9.5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| Max. Gleichstromwiderstand bei 20°C |
Ohm/km |
1.312 |
1.312 |
1.312 |
1.312 |
0.943 |
0.693 |
0.469 |
0.469 |
0.349 |
0.273 |
| Berechnete Bruchlast |
kN |
6.4 |
6.4 |
6.4 |
6.4 |
8.9 |
12.1 |
18.0 |
18.0 |
24.2 |
30.8 |
| Fertiges Kabel |
|
|
|
|
|
|
|
|
|
|
|
| Gesamtdurchmesser |
mm |
15.3 |
19.0 |
23.2 |
25.6 |
30.0 |
34.9 |
40.6 |
44.1 |
49.2 |
54.9 |
| Ungefähres Gewicht des Kabels |
in kg/km |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| Länge der Verpackung |
m/Trommel |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
1. ASTM, BS, NFC, IEC, DIN-Standard
2. starke Zugfestigkeit (AAAC), die besser ist als Stahl;
3Nennspannung: 0,6/1KV oder 10 kV
4. für Übertragungsleitungen verwendet;
