Herkunftsort China
Markenname QINGDAO YICABLE CABLE
Zertifizierung TS 11654 AER
Produktdetails
Phasenleiter:
Aluminium
Isolierung:
PET oder PVC
Nennspannung:
0,6/1kV
Anwendung:
Überkopf -Leistungsübertragungsleitungen
Neutraler Leiter:
Aluminiumlegierung
Herzen nein.:
2,3,4,5,6
Hervorheben:

xlpe electrical cable

,

xlpe power cable

Zahlungs- und Versandbedingungen
Min Bestellmenge
500m
Preis
0.19-10.99USD/m
Verpackung Informationen
Hölzerne Trommel-Stahltrommel
Lieferzeit
15 Tage
Zahlungsbedingungen
L/C, D/A, D/P, T/T
Produktbeschreibung

Beschreibung:3 Phasenleiter + 1 Messenger-Leiter + 1 Straßenbeleuchtungsleiter







Die gebündelten Luftkabel für Freileitungen verfügen über einen isolierten Neutralleiter aus AAAC, über den der isolierte Aluminium-Phasenleiter spiralförmig gewickelt ist. Die Kabel sind für 0,6/1(1,2)kV ausgelegt und entsprechen IEC60502.



Konstruktion



  1. Leiter:



a)Phase – Der Phasenleiter muss aus einem Aluminiumleiter der Güteklasse H68 und einer verdichteten Rundlitze bestehen.



b) Neutralleiter oder Kurzleiter – Der Neutralleiter oder Kurzleiter muss aus einem Leiter aus einer Aluminiumlegierung und verdichteten Rundlitzen bestehen. c) Straßenbeleuchtung – Die Leiter für die Straßenbeleuchtung müssen aus einem Aluminiumleiter im H68-Zustand und verdichteten Rundlitzen bestehen.



  1. Isolierung:



Die Phasen- und Neutralleiter müssen mit Polyethylen (PE) als Isolierung extrudiert sein.



STANDARD TS 11654



AER



            Isolierte Drähte       Porter   Fertiges Kabel
    Anzahl   Hauptverteilungslinie   Str. Beleuchtung

    Dirigentenkreuz Nummer Anzahl Durchmesser von Widerstand Aktuell Nummer Aktuell Durchmesser von Min. Zugfest Widerstand Ca. Ungefähr
    Abschnitt &Kreuzen- Draht Drähte   bei 20℃ Tragen &Kreuzen- Tragen Neutral/Mes Stärke bei 20℃ Durchschnitt Gewicht
      Abschnitt         Kapazität bei Abschnitt Kapazität bei Senger Wire Limit   Durchmesser
                30℃   30℃
    mm² mm² STK mm   Ohm/km A mm² A mm kN Ohm/km mm kg/km
  1x16+25 1x16 1 4.4 1,91 75 - - 5.9 7.4 1.380 15 140
1x25+35 1x25 7 5.9 1,20 100 - - 6.9 10.3 0,986 17 200
  1x35+50 1x35 7 6.9 0,868 125 - - 8.1 14.2 0,720 20 275
  3x16+25 3x16 7 4.4 1,91 70 - - 5.9 7.4 1.380 22 275
3x25+35 3x25 7 5.9 1,20 90 - - 6.9 10.3 0,986 26 400
3x35+50 3x35 7 6.9 0,868 115 - - 8.1 14.2 0,720 30 575

  3x50+70 3x50 7 8.1 0,641 140 - - 9.6 20.6 0,493 35 750
  3x70+95 3x70 7 9.6 0,443 180 - - 11.4 27.9 0,363 41 1050
    3x120+95 3x120 19 12.8 0,253 250 - - 11.4 27.9 0,363 47 1550
4x16+25 4x16 1 4.4 1,91 70 - - 5.9 7.4 1.380 24 375
    4x25+35 4x25 7 5.9 0,868 90 - - 6.9 10.3 0,986 28 550
  4x35+50 4x35 7 6.9 0,868 115 - - 8.1 14.2 0,720 32 750
    4x50+70 4x50 7 8.1 0,641 140 - - 9.6 20.6 0,493 38 1000
4x70+95 4x70 7 9.6 0,443 180 - - 11.4 27.9 0,363 45 1350

  1x16+25 - - - - - 1x16 75 5.9 7.4 1.380 14 140
  1x16+1x16+25 1x16 1 4.4 1,91 70 1x16 60 5.9 7.4 1.380 15 225

3x16+1x16+25 3x16 1 4.4 1,91 60 1x16 60 5.9 7.4 1.380 22 350
3x25+1x16+35 3x25 7 5.9 1,20 80 1x16 60 6.9 10.3 0,986 26 475
    3x35+1x16+35 3x35 7 6.9 0,868 95 1x16 60 8.1 14.2 0,720 30 625
  3x50+1x16+70 3x50 7 8.1 0,641 120 1x16 60 9.6 20.6 0,493 35 800
    3x70+1x16+95 3x70 7 9.6 0,443 150 1x16 60 11.4 27.9 0,363 41 1100
4x16+1x16+25 4x16 1 4.4 1,91 60 1x16 60 5.9 7.4 1.380 25 450
    4x25+1x16+35 4x25 7 5.9 1,20 80 1x16 60 6.9 10.3 0,986 30 610
  4x35+1x16+50 4x35 7 6.9 0,868 95 1x16 60 8.1 14.2 0,720 34 800
    4x50+1x16+70 4x50 7 8.1 0,641 120 1x16 60 9.6 20.6 0,493 40 1060
4x70+1x16+95 4x70 7 9.6 0,443 180 1x16 60 11.4 27.9 0,363 47 1420

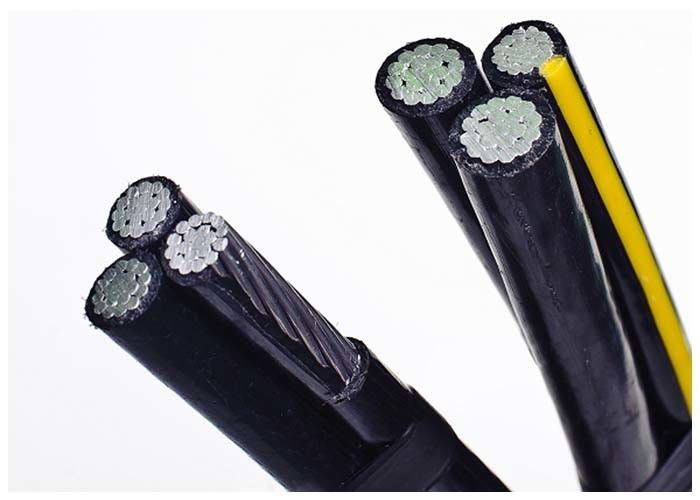

Al / Xlpe ( Pe ) Insulated Aerial Bunched Aerial Power Cable Standard Ts 11654 Aertor
