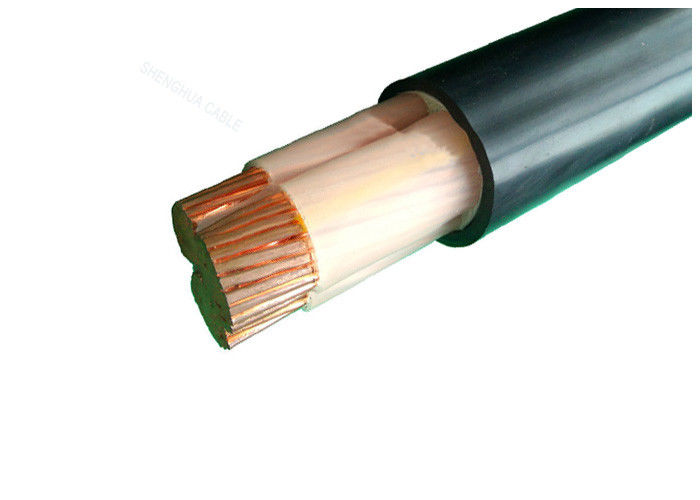

Kern vier mit fächerförmigem Leiter XLPE Zertifikat des kupfernes Kabel-Polypropylen-Füller-KEMA
Beschreibung:
Isolier-Electric Power Kabel 0.6/1kv XLPE
CU/XLPE/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CER, CCC, KEMA. ISO. Vde
Bau
Leiter: Vertrag angeschwemmter kupferner Leiter, Cl.2 gemäß Iecs 60228
Isolierung: XLPE (quervernetztes Polyäthylen) veranschlagt bei ℃ 90
Hülle: PVC-Art St.2 bis Iec 60502, schwarz
Anwendungen
Für zuhause und draußen legen. Fähig, bestimmte Zugkraft während der Installation, aber nicht externe mechanische Kräfte zu tragen. Das Legen des einkernigen Kabels in den magnetischen Rohren wird nicht erlaubt.
Standards
International: IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Andere Standards wie BS, LÄRM und ICEA auf Anfrage
Technische Daten
Nennspannung: 0.6/1kV
Max. Conductor Temp.: Normal (90℃), schließen nicht mehr als 5 s kurz (160℃, wenn Abschnittbereich unter 300mm2, 140℃, wenn Abschnittbereich über 300mm2)
Min. Ambient Temp.: Das Kabel wird vorgeheizt, wenn die umgebende Temperatur unter 0℃ ist
Min. Biegungsradius: einkerniges Kabel 20 (d+D)±5%
Mehradriges Kabel 15 (d+D)±5%
Zertifikate
CER, RoHS, CCC, KEMA und mehr andere auf Wunsch
Einrichtungsrat
Nennspannung
Anwendungs-Standard: IEC/BS/UL/GB
Zahl von Kernen
Leiter-Größe u. Bau
Art der Isolierung
Gepanzert oder unarmored. Wenn Rüstung, die Rüstungsart u. Material
Die Anforderung der Hülle
Länge der Kabel-u. Verpackungs-Anforderung
Andere Anforderung
Technische Spezifikationen:
| Nom. Querschnitt des Leiters | Strang-nein/Durchmesser des Leiters | Isolierungs-Stärke | Hüllen-Stärke | Ca. O.D. |
Ca. . Gewicht |
Max. D.C Resistance des Leiters (℃ 20) | Prüfungs-Spannung Wechselstrom | Gegenwärtige Bewertung | |
| Millimeter2 | pc/mm | Millimeter | Millimeter | Unterere Grenze (Millimeter) | kg/km | Ω /km | kV/5min | In einer Luft (a) | Verweisen Sie im Boden (A) |
| 4 × 4 | 1/2.25 | 0,7 | 1,8 | 13,0 | 253 | 4,61 | 3,5 | 34 | 45 |
| 4 × 6 | 1/2.76 | 0,7 | 1,8 | 14,0 | 337 | 3,08 | 3,5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0,7 | 1,8 | 17,0 | 501 | 1,83 | 3,5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0,7 | 1,8 | 20,0 | 778 | 1,15 | 3,5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0,9 | 1,8 | 23,0 | 1160 | 0,727 | 3,5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0,9 | 1,8 | 25 | 1554 | 0,524 | 3,5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1,0 | 1,8 | 23 | 2148 | 0,387 | 3,5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1,1 | 1,8 | 27 | 2928 | 0,268 | 3,5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1,1 | 1,9 | 31 | 3854 | 0,193 | 3,5 | 245 | 270 |
| 4 × 120 | 24/2.52 | 1,2 | 2,0 | 33 | 4925 | 0,153 | 3,5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1,4 | 2,2 | 38 | 6238 | 0,124 | 3,5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1,6 | 2,3 | 42 | 7562 | 0,0991 | 3,5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1,7 | 2,5 | 47 | 9836 | 0,0754 | 3,5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1,8 | 2,6 | 52 | 12550 | 0,0601 | 3,5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2,0 | 3,1 | 66 | 15929 | 0,0470 | 3,5 | 570 | 575 |
Verpackung und Verschiffen
Wir sind zum Treffen der strengsten Lieferpläne entsprechend pro Kaufauftrag fähig. Den Termin einzuhalten ist immer die Hauptpriorität, da jede mögliche Verzögerung in der Lieferung des Kabels zur Gesamtprojektverzögerung und zur Kostenüberschreitung beitragen kann.
Kabel wird in den hölzernen Spulen, in gewölbten Kästen und in den Spulen geliefert. Kabelenden werden mit selbstklebendem Band BOPP und nicht hygroskopischen Dichtungskappen versiegelt, um die Kabelenden vor Feuchtigkeit zu schützen. Die erforderliche Markierung wird mit einem wetterfesten Material auf den Außenseiten der Trommel entsprechend der Anforderung des Kunden gedruckt.
