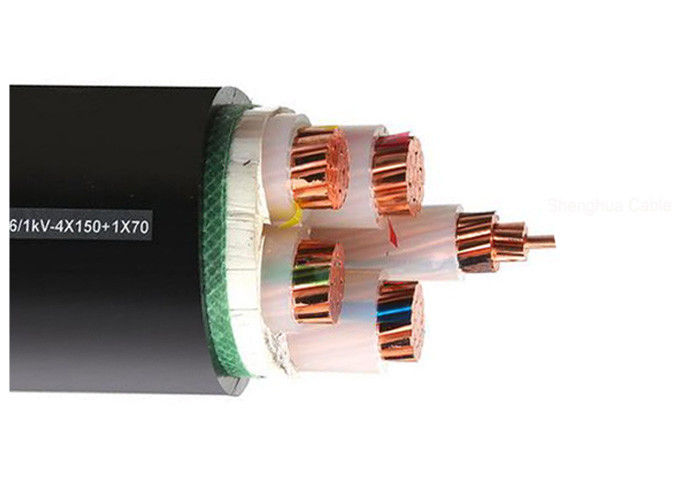

4-adriges LV-XLPE-Kupferkabel, Polypropylen-Füllstoff, CE- und IEC-Zertifizierung
Beschreibung:
0,6/1 kV XLPE-isoliertes Stromkabel
CU/XLPE/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA. ISO. VDE
Konstruktionen
Leiter: Kompakter Kupferlitzenleiter, Klasse 2 gemäß IEC 60228
Isolierung: XLPE (vernetztes Polyethylen), ausgelegt für 90 °C
Mantel: PVC Typ ST2Nach IEC 60502, schwarz
Anwendungen
Zur Verlegung im Innen- und Außenbereich. Kann während der Installation einer gewissen Zugkraft standhalten, jedoch keinen äußeren mechanischen Kräften. Die Verlegung einadriger Kabel in Magnetkanälen ist nicht zulässig.
Standards
International: IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Andere Standards wie BS, DIN und ICEA auf Anfrage
Technische Daten
Nennspannung: 0,6/1 kV
Max. Leitertemperatur: normal (90℃), Kurzschluss nicht länger als 5 s (160℃ bei Abschnittsfläche unter 300 mm).2, 140℃ bei einer Querschnittsfläche über 300 mm2)
Min. Umgebungstemperatur: Das Kabel muss vorgewärmt werden, wenn die Umgebungstemperatur unter 0 °C liegt
Min. Biegeradius: einadriges Kabel 20(d+D)±5%
Mehradriges Kabel 15(d+D)±5%
Zertifikate
CE, RoHS, CCC, KEMA und weitere auf Anfrage
Bestellhinweis
Nennspannung
Anwendungsstandard: IEC/BS/UL/GB
Anzahl der Kerne
Leitergröße und -konstruktion
Art der Isolierung
Gepanzert oder ungepanzert. Bei Rüstung: Art und Material der Rüstung
Das Erfordernis der Hülle
Kabellänge und Verpackungsanforderungen
Andere Anforderung
Technische Spezifikationen:
| Nom. Querschnitt des Leiters |
Stränge Nr./Durchmesser. des Dirigenten |
Isolationsstärke |
Manteldicke |
Ca. OD |
Ca
.Gewicht
|
Max. Gleichstromwiderstand des Leiters (20 ℃) |
Prüfspannung AC |
Aktuelle Bewertung |
| mm2 |
Stk/mm |
mm |
mm |
Untere Grenze (mm) |
kg/km |
Ω/km |
kV/5min |
In Luft (A) |
Direkt im Boden (A) |
| 4 × 4 |
1/2,25 |
0,7 |
1.8 |
13.0 |
253 |
4.61 |
3.5 |
34 |
45 |
| 4 × 6 |
1/2,76 |
0,7 |
1.8 |
14.0 |
337 |
3.08 |
3.5 |
43 |
57 |
| 4 × 10 |
7/1.38 |
0,7 |
1.8 |
17.0 |
501 |
1,83 |
3.5 |
60 |
77 |
| 4 × 16 |
7/1,78 |
0,7 |
1.8 |
20.0 |
778 |
1.15 |
3.5 |
83 |
105 |
| 4 × 25 |
7/2.14 |
0,9 |
1.8 |
23.0 |
1160 |
0,727 |
3.5 |
105 |
125 |
| 4 × 35 |
7/2,52 |
0,9 |
1.8 |
25 |
1554 |
0,524 |
3.5 |
125 |
155 |
| 4 × 50 |
10/2,52 |
1,0 |
1.8 |
23 |
2148 |
0,387 |
3.5 |
160 |
185 |
| 4 × 70 |
14/2,52 |
1.1 |
1.8 |
27 |
2928 |
0,268 |
3.5 |
200 |
225 |
| 4 × 95 |
19/2,52 |
1.1 |
1.9 |
31 |
3854 |
0,193 |
3.5 |
245 |
270 |
| 4 × 120 |
24/2,52 |
1.2 |
2,0 |
33 |
4925 |
0,153 |
3.5 |
285 |
310 |
| 4 × 150 |
30/2,52 |
1.4 |
2.2 |
38 |
6238 |
0,124 |
3.5 |
325 |
345 |
| 4 × 185 |
37/2,52 |
1.6 |
2.3 |
42 |
7562 |
0,0991 |
3.5 |
375 |
390 |
| 4 × 240 |
48/2,52 |
1.7 |
2.5 |
47 |
9836 |
0,0754 |
3.5 |
440 |
450 |
| 4 × 300 |
61/2,52 |
1.8 |
2.6 |
52 |
12550 |
0,0601 |
3.5 |
505 |
515 |
| 4 × 400 |
61/2,97 |
2,0 |
3.1 |
66 |
15929 |
0,0470 |
3.5 |
570 |
575 |
Verpackung und Versand
Wir sind in der Lage, die strengsten Lieferpläne je nach Bestellung einzuhalten. Die Einhaltung der Frist hat immer oberste Priorität, da jede Verzögerung bei der Kabellieferung zu einer Gesamtverzögerung des Projekts und einer Kostenüberschreitung führen kann.
Das Kabel wird in Holzspulen, Wellpappkartons und Spulen geliefert. Die Kabelenden werden mit BOPP-Selbstklebeband und nicht hygroskopischen Verschlusskappen versiegelt, um die Kabelenden vor Feuchtigkeit zu schützen. Die erforderliche Kennzeichnung muss je nach Kundenwunsch mit einem wetterfesten Material auf die Außenseiten der Trommel gedruckt werden.
FAQ
F: Wie lange dauert es, bis ich ein Angebot zurückbekomme?
A: Die meisten Angebote werden innerhalb von 24 Stunden zurückgesandt. Wenn es sich jedoch um eine Sonderkonstruktion handelt, kann es mehr Tage dauern.
F: Welche Garantien gelten für Ihre Produkte?
A: SHAN Cable garantiert, dass alle unsere Produkte, Drähte, Kabel und mehr frei von Mängeln sind. Wir nehmen jedes Produkt zurück, das nicht der von beiden Parteien vereinbarten Qualität entspricht. Die spezifischen Bedingungen lauten wie folgt:
1. Wir garantieren, dass wir die im Vertrag festgelegten Gewährleistungsfristen einhalten und dass die im Rahmen der Bestellung gelieferten Waren für die Beschaffung von selbsttragenden Kabeln und Leitungen des Vertriebsnetzes verwendet werden
2. Wir werden gemäß dieser Spezifikation produzieren und die Waren sind neu, unbenutzt und entsprechen dem neuesten bzw. aktuellsten Modell. Sobald wir ausgewählt wurden, liefern wir die Waren streng nach den Anforderungen des Vertrags.
3. Die Garantie bleibt zwölf (12) Monate lang gültig, nachdem die Waren oder gegebenenfalls Teile davon an den in den SCC angegebenen endgültigen Bestimmungsort geliefert und angenommen wurden, oder achtzehn (18) Monate nach dem Versanddatum vom Hafen oder Verladeort im Ursprungsland, je nachdem, welcher Zeitraum früher endet.
4. Während der Garantiezeit kann der Käufer direkt beim Hersteller schriftlich oder durch den Vertreter geltend machen, wenn ein Qualitätsproblem der Ware vorliegt. Der Hersteller führt die Reparatur oder den Austausch innerhalb einer angemessenen Frist durch und trägt alle damit verbundenen Kosten.
F: Verkaufen Sie neben Drähten und Kabeln auch andere Produkte?
A: Draht und Kabel sind unsere Stärke, wir verkaufen jedoch auch Steckverbinder, Kabelkonfektionen und Kabelwerkzeuge, um nur einige zu nennen. Unsere Produkte bedienen zahlreiche Märkte auf der ganzen Welt.
