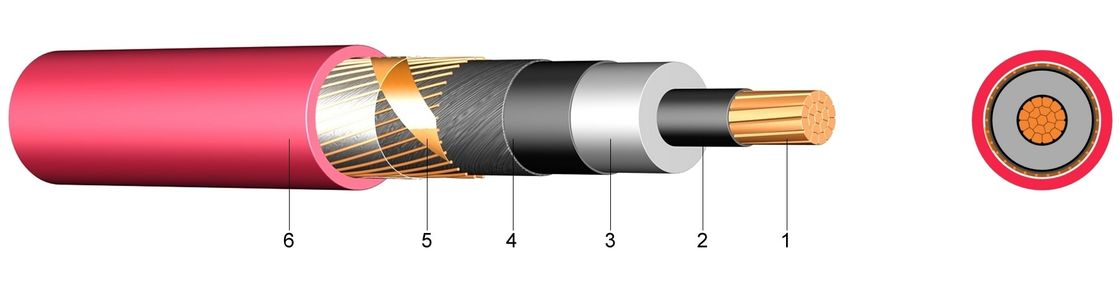

Mittelspannung XLPE isolierte Stromkabel einkernige/3 Kern-kupfernes Leiter-XLPE Isolierkabel N2XSY
XLPE, quervernetztes Polyäthylen, hat stabile intermolekulare Bindungen zwischen den Polyäthylenpartikeln, die durch die thermochemische Aktion geschaffen werden, wegen des Vorhandenseins des organischen Hyperoxyds.
XLPE hat die gleichen electricl Eigenschaften, wie das herkömmliche Polyäthylen und als Ergebnis der stabilen intermolekularen Bindungen, die viel besser thermischen und mechanischen Eigenschaften hat. Dieses liefert die XLPE an der maximalen ununterbrochenen Temperatur am Leiter von 90°C verwendet zu werden Isolierkabel, während das herkömmliche isolierte worden Polyäthylen verkabelt, an dem des maximalen Leiters der Überlastung benutzt zu werden 75°C., das Betriebstemperatur 130°C ist (das Funktionieren bei der Notüberlastungstemperatur übersteigt nicht 100 Stunden pro Jahr). Maximale Leiterkurzschlusstemperatur ist 250°C., das diese einen wichtigen Vorteil in den Kabelbewertungen liefert und ist von der speziellen Bedeutung in den Ländern oder in den Situationen, in denen die umgebende Temperatur hoch ist und Faktoren herabsetzend, angewandt sein müssen.
Körperliche und elektrische Eigenschaften
| No.cores x | Isolierung Stärke |
Hülle | Äußeres Ø | Gewicht | Gegenwärtige Bewertungen in einer Luft 30℃ | Gegenwärtige Bewertungen begruben 20℃ | |
| Quersek. | Stärke | ca. | ca. | ||||
| Nominal | |||||||
| Phase | Neutral | Wert | |||||
| Millimeter ² | Millimeter | Millimeter | Millimeter | Millimeter | Kilogramm/Kilometer | A | A |
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |
| 3×50+1×25 | 1 | 0,9 | 1,8 | 27,7 | 1951 | 173 | 198 |
| 3×70+1×35 | 1,1 | 0,9 | 1,9 | 31,9 | 2662 | 222 | 246 |
| 3×95+1×50 | 1,1 | 1 | 2,1 | 36,2 | 3578 | 271 | 293 |
| 3×120+1×70 | 1,2 | 1,1 | 2,2 | 39,9 | 4567 | 318 | 334 |
| 3×150+1×70 | 1,4 | 1,1 | 2,3 | 45 | 5514 | 370 | 375 |
| 3×185+1×95 | 1,6 | 1,1 | 2,5 | 49,4 | 6850 | 427 | 422 |
| 3×240+1×120 | 1,7 | 1,2 | 2,7 | 54,9 | 8741 | 507 | 492 |
| 3×300+1×150 | 1,8 | 1,4 | 2,9 | 62,9 | 11052 | 599 | 560 |
Unter Verwendung der Eigenschaften:
XLPE/PVC elektrischer Isolierdraht bedecken Reihe Drahtprodukte und seine Betriebstemperatur, die entsprechend verschiedenen Isoliermaterialien, hauptsächlich 70 und 90 Grad Temperatur, etc. isdifferent ist.
Entsprechend der Leiterart einschließlich festen Leiter PVC/XL .PE isolierte elektrischen Draht, standed PVC-/XLpet Isolierdraht, flexibler PVC/XLPE Isolierdraht mit verschiedenen Farben.
Entsprechend seiner Form einschließlich Flachdraht, Runddraht, etc. mit verschiedenen Farben.
Accoding zu seiner Kernzahl, einschließlich einkernigen Draht, mehradrigen Draht, etc. mit verschiedenen Farben.
Die höchste erlaubte Betriebstemperatur des Leiters für langfristige Funktion ist 90oC. Im Kurzschluss (Max. Long-term ist nicht mehr als 5 Sekunden). Die Höchsttemperatur für Leiter ist nicht mehr than250.
DC-Widerstand des Leiters stimmt mit den Bedingungen von GB/T3956-1997 überein.
Die Umwelttemperatur sollte als 0 nicht niedriger sein, wenn sie gelegt wird. Andernfalls sollte sie vorgeheizt werden. Das Kabel wird ohne horizontale Tropfengrenze gelegt. Der min. Biegungsradius des Kabels mit drei Kernen sollte nosmaller als 12mal des Kabelaußendurchmessers sein.
Teils-Test: Das Entladungsvolumen sollte nicht mehr als 10pC unter 1.73Uo für das Kabel sein.
EMPFOHLENE EINRICHTUNGSparameter
Für sofortiges Zitat/Versorgungen bitte sich vergewissern, dass Ihren Untersuchungen und Ihre Aufträge die folgenden Daten sichern:
1 internationaler oder spezieller Standard. (Wechselweise, die genaue Verwendung des Kabels.)
Nennspannung 2.
3 kupferne oder Aluminiumleiter.
Größe 4 jedes Leiters.
Isoliermaterial 5: PVC XLPE oder andere.
Nr. 6 und Identifizierung von Leitern.
7 andere Anforderungen.
8 verpackend.
Erforderliche 9 Lieferfrist.
Erforderliche Gültigkeit 10.
Wenn dieses alles für Sie ein wenig zu technisch scheint, dann, warum man nicht uns kontaktiert. Wir freuen uns, Sie zu unterstützen, wenn wir die besten Produkte nach Ihrer spezifischen Anwendung und alle mögliche Fragen zu beantworten identifizieren, die Sie möglicherweise hätten.
Wir sind eine Fertigung diesbezüglich jahrelang archiviert, können wir unseren Kunden Kabel mit guter Qualität und Preis anbieten.
Wir begrüßen herzlichst Kunden im In- und Ausland, um mit uns zu verhandeln und zusammenzuarbeiten!!!
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
